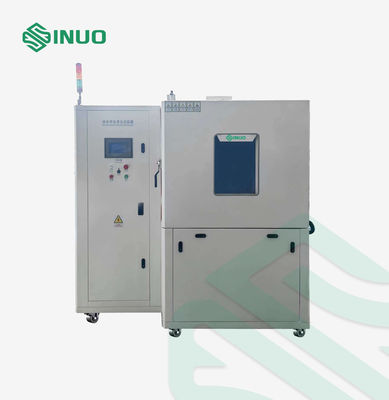

ISO16750-4 اتاق آزمایش شوک حرارتی برای قطعات خودرو

M3499-1:2017

ISO 16750-4:2010

VW80000: 2009-10

إلخ.

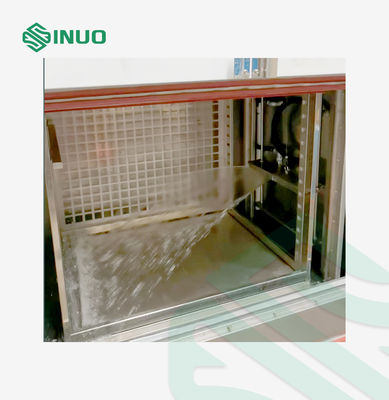

تم تصنيع نظام الفوهة ومعايرة الضغط بدقة وفقًا لمواصفات GB/T28046.4-2011:5.4، فولاذ مقاوم للصدأ SUS316، قابل للفصل. يمكن للشاشة خارج الصندوق التحكم في تدفق الفوهة ووظائف أخرى

تعتمد هذه المعدات على هيكل تشكيل لحام متكامل.

أ. مادة الصندوق الخارجي: لوح فولاذي مع طلاء بلاستيكي

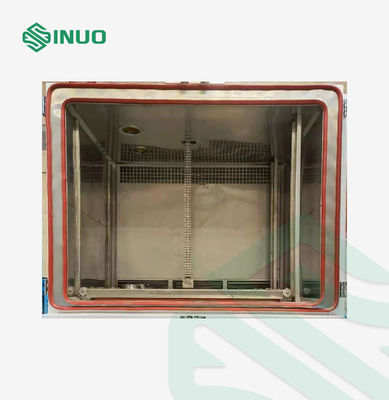

ب. الخزان الداخلي: يستخدم الفولاذ المقاوم للصدأ SUS316 للصندوق الداخلي بأكمله وداخل الباب

هيكل باب واحد؛ يحتوي الباب على نوافذ مراقبة وأشرطة إغلاق مقاومة لدرجات الحرارة العالية (أشرطة إغلاق مزدوجة الطبقات) لضمان عدم تسرب مياه الاختبار ودرجة الحرارة.

زجاج مقسّى مفرغ متعدد الطبقات، توجد أضواء في الصندوق، ونافذة المراقبة لا تعكس الضوء.

سخان: سخان كهربائي نيكروم

وضع التحكم: تعديل عرض النبضة غير المتصلة بفترات متساوية، SSR (مرحل الحالة الصلبة)

يعتمد على ضاغط فرنسي من نوع Tecumseh أو ما يعادله

المكثف: يستخدم مكثف ذو زعانف لتوفير مكان للتبريد وللمبرد لتوفير تبادل البرودة والحرارة لنظام التبريد

المبادل الحراري: مبادل حراري من سبائك التيتانيوم (لا يُسمح بمبادل حراري من مادة قابلة للصدأ)

جهاز الاختناق: يستخدم صمام التمدد وأنبوب الشعيرات الدموية للجمع والتحكم، كجهاز اختناق لهذه المعدات، بحيث يمكن تغيير حالة المبرد بعد المرور عبر هذا الجهاز

عجلات: 4

دعامة قدم: 4 دعامات قدم ثابتة

منظم الحرارة: وحدة تحكم بشاشة لمس ملونة مقاس 7 بوصات

وضع التشغيل: يمكن برمجة ظروف الاختبار بشكل عشوائي ضمن نطاق قدرة الاختبار

دقة التحكم: 0.1 درجة مئوية

وضع التحكم: تحكم تلقائي P.I.D

قياس درجة الحرارة: مقاومة البلاتين PT100

وحدة تحكم بشاشة لمس ملونة حقيقية مقاس 7 بوصات: يمكن للشاشة التي تعمل باللمس التحكم في درجة حرارة الصندوق، ودرجة حرارة خزان المياه، ومعدل التدفق، ومضخة المياه، ووقت الاختبار، وما إلى ذلك؛ يتم عرض معدل التدفق ودرجة الحرارة مباشرة على الشاشة التي تعمل باللمس، ويتم استخدام التيار الثابت ودرجة الحرارة الثابتة تلقائيًا.

حماية تسلسل الطور وفقدان الطور للطاقة الرئيسية؛ حماية التسرب؛ حماية الحمل الزائد وقصر الدائرة

المفتاح الرئيسي للطاقة له وظيفة حماية التسرب؛

مجهز بجهاز حماية سلامة مجاري المياه؛ إنذار نقص المياه.

الأرضية مستوية وجيدة التهوية؛

لا يوجد اهتزاز قوي حول الجهاز؛

لا يوجد مجال كهرومغناطيسي قوي حول الجهاز؛

لا توجد مواد قابلة للاشتعال أو متفجرة أو أكالة أو غبار حول المعدات؛

يتم حجز مساحة مناسبة للاستخدام والصيانة حول المعدات، راجع الدليل لمزيد من التفاصيل

درجة الحرارة: 5 درجة مئوية ~ 35 درجة مئوية

الرطوبة النسبية: ≤ 85٪

ضغط الهواء: 86 كيلو باسكال ~ 106 كيلو باسكال

تيار متردد 380 فولت ثلاثي الطور بخمسة أسلاك

نطاق تقلب الجهد المسموح به: تيار متردد (380 ± 38) فولت

نطاق تقلب التردد: (50 ± 0.5) هرتز

مقاومة تأريض سلك التأريض الواقي أقل من 4 أوم

يُطلب من المستخدم تكوين مفتاح الهواء أو مفتاح الطاقة بالسعة المناسبة للمعدات في موقع التركيب، و

ويجب استخدام هذا المفتاح بشكل مستقل لهذا الجهاز
