ISO3127 تست کننده ضربه عمودی برای لوله های ترموپلاستیک با ارتفاع سقوط 0-1000 میلی متر

ISO3127 تست کننده ضربه عمودی برای لوله های ترموپلاستیک با ارتفاع سقوط 0-1000 میلی متر

نام تجاری:	Sinuo
شماره مدل:	SN2206T
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

Calibration Certificate (Cost Additional)

انرژی ضربه ای:

2J (2N.m)

عنصر ضربه:

نوع D25، ساخته شده با توجه به ابعاد نشان داده شده در شکل استاندارد 1 a)

جرم معادل:

جرم 500 گرم یا سفارشی 400 گرم

نقطه تاثیر:

گیره صنعتی قابل تنظیم محور X/Y با ساختار نگهدارنده V شکل

پشتیبانی از نمونه:

صفحه پشتیبانی 120 درجه V شکل، با طول بیشتر از 200 میلی متر

قطره ارتفاع:

0-1000 میلی متر، قابل تنظیم الکتریکی؛ ارتفاع پیش فرض 400 میلی متر

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

10 ست در ماه

برجسته کردن:

دستگاه آزمایش ضربه مطابق با ISO3127

تست کننده ضربه عمودی ارتفاع سقوط 0-1000 میلی متر

تست کننده مقاومت ضربه قابل تنظیم الکتریکی

توضیحات محصول

دستگاه تست ضربه عمودی لوله های ترموپلاستیک با ارتفاع سقوط 0-1000 میلی متر مطابق با ISO3127

مرور کلی محصول

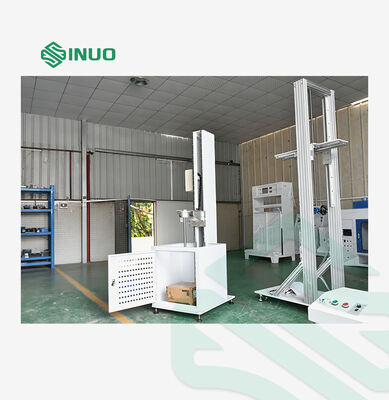

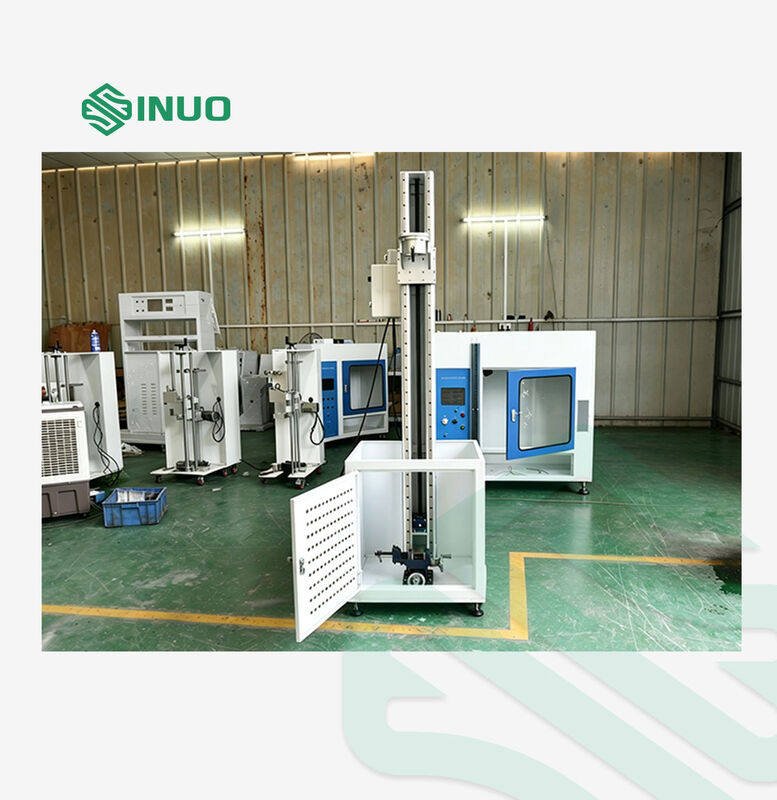

دستگاه تست ضربه عمودی SN2206Tبرای ارزیابی مقاومت در برابر ضربه خارجیلوله های ترموپلاستیکمطابق با استانداردISO3127طراحی شده است. این دستگاه از روش ضربه وزن سقوط کننده عمودی برای ارزیابی استحکام و دوام لوله ها در شرایط ضربه ناگهانی استفاده می کند.این دستگاه با مجهز بودن به سیستم بالابر برقی، مکانیزم رهاسازی الکترومغناطیسی و فیکسچر قابل تنظیم X/Y، موقعیت یابی دقیق ضربه، عملکرد آسان و نتایج تست تکرارپذیر را برای تولیدکنندگان لوله های پلاستیکی، آزمایشگاه ها و سازمان های بازرسی کیفیت فراهم می کند.

ویژگی های کلیدی

تست دقیق ضربه وزن سقوط کننده عمودی

این دستگاه از روش ضربه سقوط آزاد استفاده می کند و انرژی پتانسیل گرانشی را به انرژی ضربه تبدیل می کند تا نیروی ضربه کنترل شده ای را به نمونه لوله وارد کند.

ارزیابی ضربه مطابق با استاندارد

مطابق با الزامات ISO3127 طراحی شده است و برای ارزیابی مقاومت در برابر ضربه خارجی لوله های ترموپلاستیک مناسب است.

تنظیم انعطاف پذیر موقعیت ضربه

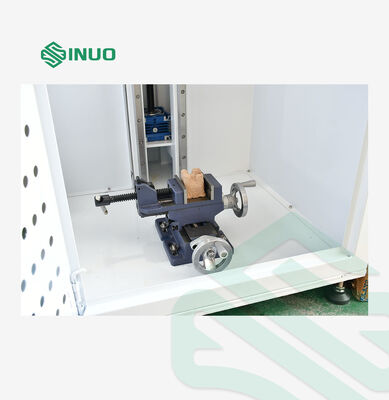

فیکسچر قابل تنظیم X/Y یکپارچه به اپراتورها اجازه می دهد تا مکان های ضربه مختلف را مطابق با الزامات نمونه تنظیم کنند.

تنظیم ارتفاع برقی راحت

سیستم بالابر برقی امکان تنظیم سریع و دقیق ارتفاع سقوط را با دقت موقعیت یابی ±1 میلی متر فراهم می کند.

ساختار آزمایشگاهی قابل اعتماد

قاب فلزی صلب با صفحه پایه تقویت شده، عملکرد پایدار در طول تست ضربه را تضمین می کند.

کاربردها

دستگاه تست ضربه عمودی SN2206T برای موارد زیر مناسب است:

زمینه کاربرد

هدف تست	تولید لوله پلاستیکی
کنترل کیفیت و بازرسی تولید	تحقیق مواد لوله
ارزیابی عملکرد مکانیکی	آزمایشگاه های تست
تست انطباق با استاندارد	سازمان های صدور گواهینامه
تأیید مقاومت در برابر ضربه خارجی	مراکز تحقیق و توسعه
توسعه و بهبود محصول	اصل تست

طبق روش تست Ehc: ضربه وزن سقوط کننده عمودی. عنصر ضربه از ارتفاع مشخصی رها شده و به صورت عمودی سقوط می کند تا به نمونه برخورد کند. از طریق تبدیل انرژی پتانسیل گرانشی به انرژی جنبشی، تست ضربه بر روی نمونه انجام می شود.

انرژی ضربه تولید شده توسط ارتفاع سقوط و جرم ضربه کنترل می شود و امکان ارزیابی مقاومت نمونه در برابر ضربه مکانیکی خارجی را فراهم می کند.

محدوده نمونه، کاربرد، اصل، ساختار و محیط عملیاتی

نمونه تست و محدودیت
لوله های پلاستیکی ترموپلاستیک	هدف تست
برای ارزیابی مقاومت لوله های ترموپلاستیک در برابر ضربه سقوط آزاد و ارزیابی عملکرد ایمنی محصول و درجه استحکام استفاده می شود.	اصل تست
طبق روش تست Ehc: ضربه وزن سقوط کننده عمودی. عنصر ضربه از ارتفاع مشخصی رها شده و به صورت عمودی سقوط می کند تا به نمونه برخورد کند. از طریق تبدیل انرژی پتانسیل گرانشی به انرژی جنبشی، تست ضربه بر روی نمونه انجام می شود.	ساختار و ویژگی های تجهیزات

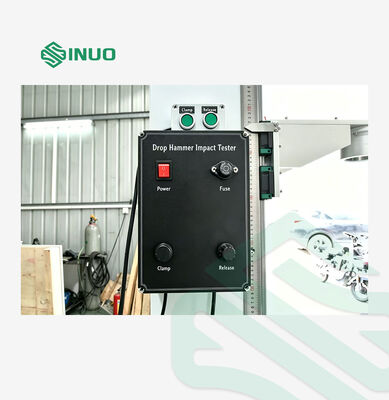

ساختار قاب از نوع کنسول؛ سیستم بالابر برقی؛ عنصر ضربه توسط الکترومغناطیس رها می شود؛ ارتفاع ضربه از طریق مکانیزم بالابر برقی و موقعیت یابی مقیاس تنظیم می شود. نقطه ضربه را می توان با حرکت دادن فیکسچر در امتداد محورهای X/Y تنظیم کرد.	مشخصات عملکرد
انرژی ضربه
2J(2N.m)	عنصر ضربه (جرم معادل)
نوع D25، مطابق با ابعاد نشان داده شده در شکل 1 الف استاندارد ساخته شده است؛ جرم 500 گرم یا سفارشی 400 گرم	نقطه ضربه
مجهز به گیره صنعتی قابل تنظیم در محورهای X/Y با ساختار نگهدارنده V شکل، مناسب برای نقاط ضربه مختلف نمونه ها	پشتیبانی نمونه
صفحه پشتیبانی V شکل 120 درجه، با طولی بیش از 200 میلی متر	ارتفاع سقوط
0-1000 میلی متر، قابل تنظیم برقی؛ دقت ±1 میلی متر؛ ارتفاع پیش فرض 400 میلی متر	روش رهاسازی
رهاسازی الکترومغناطیسی	روش نقطه به نقطه
هم ترازی مادون قرمز. قبل از تست، دوربین لیزری را روی دستگاه رهاسازی برای هم ترازی نصب کنید. پس از هم ترازی، دوربین را برداشته و عنصر ضربه را برای تست نصب کنید.	نصب فیکسچر
محورهای X/Y: قابل تنظیم 0 تا ±75 میلی متر	عملکرد ضد ضربه ثانویه
لوازم جانبی اختیاری	ساختار قاب
قاب فلزی یکپارچه، صفحه پایه ضخیم تحمل کننده بار، و چرخ های متحرک گنجانده شده است	مزایای SN2206T

مزیت

شرح	دقت تست بالا
کنترل دقیق ارتفاع ضربه و موقعیت ضربه، نتایج تست تکرارپذیر را تضمین می کند	عملکرد آسان
بالابر برقی و رهاسازی الکترومغناطیسی، رویه های تست آزمایشگاهی را ساده می کنند	سازگاری گسترده
مناسب برای ارزیابی های مختلف مقاومت در برابر ضربه لوله های ترموپلاستیک	ساختار پایدار
طراحی قاب سنگین، لرزش را در طول تست به حداقل می رساند	پیکربندی قابل سفارشی سازی
عناصر ضربه اختیاری و توابع ضد ضربه ثانویه در دسترس هستند
