IEC 63370 بند 19.10 سیستم آزمایش فشار ظرف باتری

بند 19.10 استاندارد IEC 63370سیستم تست فشار محفظه باتری

سیستم تست فشار محفظه باتری برای ارزیابی استحکام مکانیکی و مقاومت فشاری محفظه‌های باتری مورد استفاده در لوازم خانگی با باتری‌های شیمیایی یون فلزی طراحی شده است.

طبق بند 19.10 استاندارد IEC 63370، این تجهیز شرایط تخلیه غیرعادی باتری را با اعمال فشار داخلی کنترل شده شبیه‌سازی می‌کند تا تأیید کند که آیا محفظه باتری می‌تواند فشار تولید شده در شرایط خطا را تحمل کند یا خیر.

این تجهیز آزمایش ایمنی باتری آزمایشگاهی برای تولیدکنندگان، آزمایشگاه‌های صدور گواهینامه و مؤسسات تحقیقاتی که آزمایش فشار محفظه باتری، ارزیابی ایمنی باتری لیتیومی و تأیید انطباق با IEC را انجام می‌دهند، مناسب است.

• طراحی شده مطابق با الزامات ایمنی باتری بند 19.10 استاندارد IEC 63370
• مناسب برای مجموعه‌های کامل باتری شیمیایی یون فلزی
• سیستم فشار دستی با نظارت دقیق فشار
• حجم تزریق گاز قابل تنظیم برای الزامات مختلف تست

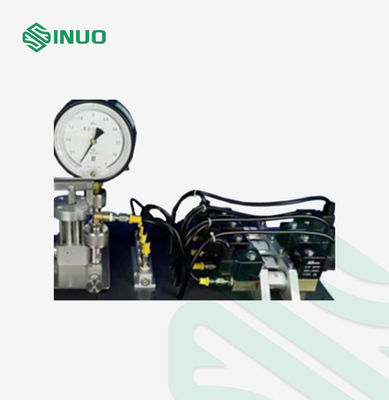

• تأیید فشار از طریق فشارسنج مکانیکی با دقت بالا

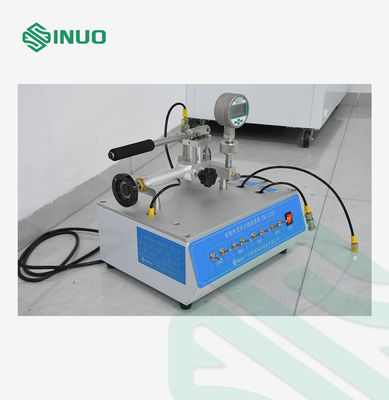

• ساختار رومیزی فشرده مناسب برای محیط‌های آزمایشگاهی
• راه حل قابل اعتماد برای تست ایمنی لوازم خانگی با باتری

نمونه با استفاده از پمپ دستی تحت فشار قرار می‌گیرد تا زمانی که فشار اولیه به 2070 کیلو پاسکال ±10% برسد. فشار از طریق فشارسنج داخلی نظارت می‌شود، در حالی که مکانیزم کورس پیستون فرآیند تنظیم فشار را کنترل می‌کند.

پس از رسیدن به فشار اولیه مشخص شده، حجم هوای مورد نیاز از طریق یک دهانه با قطر 2.85 ±0.05 میلی‌متر طبق الزامات استاندارد تزریق می‌شود. سپس فرآیند کاهش فشار نظارت می‌شود و فشار داخلی باید در عرض 30 ثانیه به زیر 70 کیلو پاسکال کاهش یابد.

برای نسخه دستی، حجم هوای تزریق شده توسط اپراتور مطابق با الزامات تست کنترل می‌شود.

دامنه نمونه تست، کاربرد، اصل، ساختار و محیط عملیاتی
نمونه تست و محدودیت‌ها	باتری‌های کامل با شیمی یون فلزی.
هدف تست	برای اندازه‌گیری مقاومت فشاری محفظه لوازم خانگی با باتری مجهز به باتری‌های کامل با شیمی یون فلزی استفاده می‌شود. این تست تأیید می‌کند که آیا محفظه می‌تواند فشار تولید شده توسط تخلیه باتری در شرایط خطا را تحمل کند و استحکام محفظه را ارزیابی می‌کند.

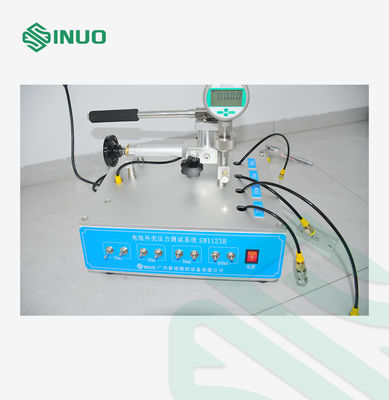

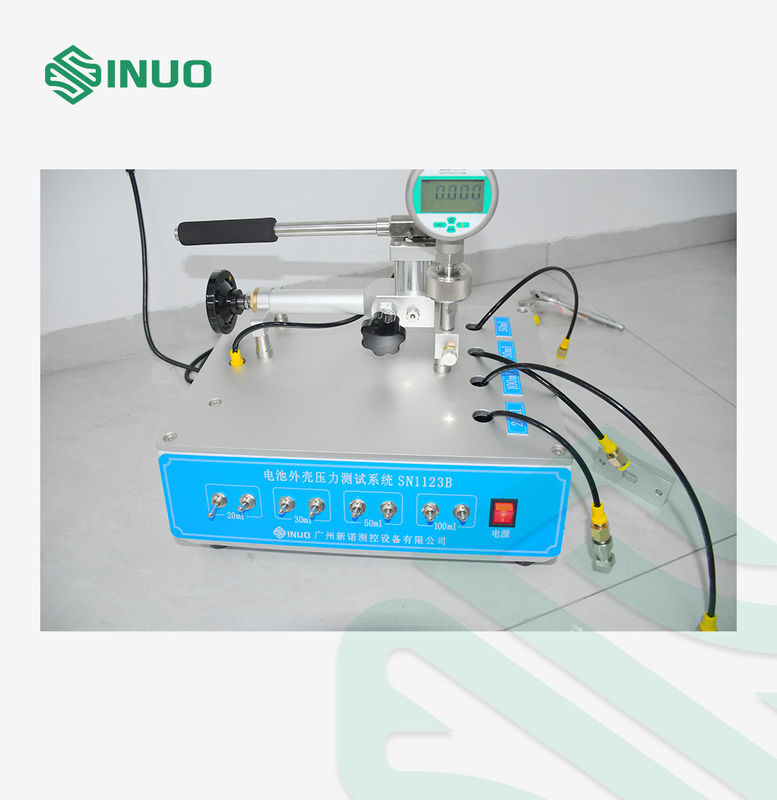

ساختار تجهیزات	این تجهیز از ساختار جعبه‌ای با کنترل دستی و نمایشگر فشار سنج استفاده می‌کند. حجم گاز را می‌توان بر اساس الزامات تست تنظیم کرد. این دستگاه دارای عملکرد ساده و ظاهری فشرده است و مزایای محصولات مشابه در سراسر جهان را در خود جای داده است. ابعاد: تقریباً 800 * 500 * 600 میلی‌متر (عرض * ارتفاع * عمق) وزن: تقریباً 80 کیلوگرم
محیط عملیاتی	منبع تغذیه: AC 220V ±10%/50–60 Hz؛ محیط عملیاتی: دمای عملیاتی 0–40 درجه سانتی‌گراد، رطوبت 30%–90%؛
مشخصات عملکرد
مدل	SN1123B
ایستگاه	تک ایستگاه
روش کنترل الکتریکی	کنترل دستی، عملکرد دکمه و نمایشگر فشار سنج
روش محرک	فشار دستی
رسانه تست	گاز
فشار تست	0.01–2.5 مگاپاسکال؛ نمایش داده شده روی فشار سنج
زمان تست	کنترل دستی
فرآیند تست	نصب/حذف دستی نمونه و کنترل دستی فرآیند
کانکتور آب‌بندی	پیکربندی استاندارد: یک مجموعه؛ قطر دهانه: 2.85 ±0.05 میلی‌متر
ابعاد و وزن تجهیزات	طول*عرض*ارتفاع = 800*500*600 میلی‌متر، وزن: تقریباً 80 کیلوگرم
حجم تزریق هوا	20،30،50،100 میلی‌لیتر
محیط عملیاتی	فشار اتمسفر: 80–106 کیلو پاسکال؛ دمای محیط: 5–40 درجه سانتی‌گراد؛ رطوبت نسبی: 20–80% RH. تجهیزات باید در محیطی عاری از لرزش یا ارتعاش شدید، تداخل الکترومغناطیسی، گرد و غبار، گازهای انفجاری و گازهای خورنده، با تهویه مناسب و شرایط اتلاف حرارت نصب شوند.

• تست ایمنی لوازم خانگی با باتری لیتیومی
• تأیید استحکام مکانیکی محفظه باتری
• تست انطباق با بند 19.10 استاندارد IEC 63370
• توسعه محصولات باتری قابل شارژ
• آزمایشگاه‌های صدور گواهینامه ایمنی باتری
• تولیدکنندگان لوازم خانگی
• تولیدکنندگان تجهیزات با باتری
