آزمایش کننده ضربه چکش آویزان با انرژی بالا برای انطباق IEC 61851-1 و آزمایش IK06-IK11

آزمایش کننده ضربه چکش آویزان با انرژی بالا برای انطباق IEC 61851-1 و آزمایش IK06-IK11

نام تجاری:	Sinuo
شماره مدل:	SNQC1008
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

Calibration Certificate (Cost Additional)

انرژی ضربه ای:

آونگ: 2/5/10/20/50 J; عمودی: 2/5/10/20/50 J (اختیاری)

جرم ضربه:

500 گرم، 1.7 کیلوگرم، 5 کیلوگرم، 10 کیلوگرم (2±%)

لوله آونگ:

طول: 1000㎜ قطر خارجی: لوله فولادی 15.9 میلی متر

ارتفاع ضربه:

قابل تنظیم برقی بالا و پایین، سکته مغزی: 300-1800 میلی متر

قطره ارتفاع:

0-500 میلی متر با نشانگر مقیاس

سیستم انتقال:

توپ پیچ دقیق + ریل راهنمای خطی

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

10 ست در ماه

برجسته کردن:

تستر ضربه انطباق IEC 61851-1

تست ضربه چکش آونگ IK06-IK11

تستر ضربه مکانیکی ضربه با انرژی بالا

توضیحات محصول

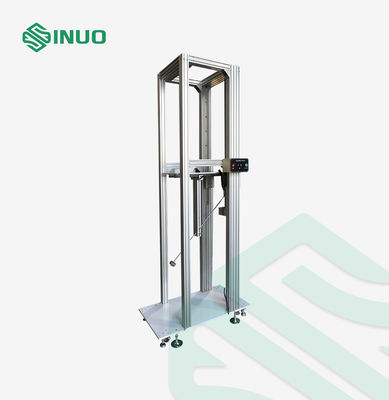

تستر ضربه چکش آونگ پرانرژی برای شارژرهای خودروی برقی، تست کد IK مطابق با IEC 61851-1

مرور کلی محصول

تستر ضربه چکش آونگ پرانرژی SNQC1008 برای تست استحکام مکانیکی و مقاومت در برابر ضربه ایستگاه‌های شارژ خودروی برقی، محفظه‌های الکتریکی، کابینت‌های توزیع برق، جعبه‌های کنتور و کابینت‌های تابلو برق طراحی شده است.

این تستر با رعایت الزامات حفاظت در برابر ضربه IEC 60068-2-75، IEC 62262 IK و IEC 61851-1 بند 12.11، توانایی محفظه‌های تجهیزات را برای مقاومت در برابر ضربات مکانیکی خارجی از طریق تست‌های ضربه آونگ و چکش عمودی کنترل شده ارزیابی می‌کند.

SNQC1008 به طور گسترده توسط تولیدکنندگان شارژر خودروی برقی، تولیدکنندگان تجهیزات الکتریکی، آزمایشگاه‌های تست و مراکز تحقیق و توسعه برای تأیید ضربه IK و ارزیابی دوام محفظه استفاده می‌شود.

کاربردهای کلیدی

حوزه کاربرد	نمونه‌های تست معمول
تست تجهیزات شارژ خودروی برقی	ایستگاه‌های شارژ AC، ایستگاه‌های شارژ DC، محفظه‌های EVSE
تست ضربه محفظه الکتریکی	جعبه‌های کنتور، کابینت‌های توزیع، کابینت‌های تابلو برق
تست ایمنی الکتریکی صنعتی	تجهیزات الکترونیک قدرت و محفظه‌های الکتریکی فضای باز
تست آزمایشگاه گواهینامه	تأیید سطح حفاظت IK مطابق با استانداردهای IEC

استانداردها و بندهای قابل اجرا:

IEC60068-2-75:2014
IEC62262:2021
IEC 61851-1-201712.11
IEC 62477-1:2022
EN IEC 61851-1-2019,12.11 /IEC 61851-1-2017,12.11

دامنه نمونه، کاربرد، اصل، ساختار و محیط عملیاتی

نمونه و محدودیت‌ها	ایستگاه‌های شارژ خودروی برقی؛ کابینت‌های توزیع برق؛ جعبه‌های کنتور؛ کابینت‌های تابلو برق
اصل تست	تست Eha (تست چکش آونگ): عنصر ضربه از ارتفاع مشخصی از طریق یک لوله آونگ 1 متری آزادانه رها می‌شود و به نمونه در پایین‌ترین نقطه مسیر آونگ برخورد می‌کند. انرژی ضربه با تبدیل انرژی پتانسیل گرانشی به انرژی جنبشی تولید می‌شود و بدین ترتیب به هدف تست ضربه بر روی نمونه دست می‌یابد. تست Ehc (تست چکش عمودی): عنصر ضربه از ارتفاع مشخصی از طریق یک لوله راهنما آزادانه رها می‌شود و به نمونه در پایین‌ترین نقطه حرکت عمودی برخورد می‌کند. انرژی ضربه از طریق تبدیل انرژی پتانسیل گرانشی به انرژی جنبشی تولید می‌شود و بدین ترتیب به هدف تست ضربه بر روی نمونه دست می‌یابد.
ساختار و ویژگی‌ها	ساختار چرخ دستی با براکت نصب قابل تنظیم عمودی و زاویه ضربه، مناسب برای اندازه‌های مختلف ایستگاه‌های شارژ خودروی برقی و الزامات ارتفاع ضربه.
محیط عملیاتی	ابعاد کلی: عرض 1300 * عمق 600 * ارتفاع 3200 میلی‌متر؛ وزن: تقریباً 250 کیلوگرم

مشخصات عملکرد اصلیمدل

SNQC1008	SNQC1008A	SNQC1008B	کنترل و عملیات
عملیات دکمه‌ای	کنترل PLC، عملیات صفحه لمسی	سکوی نمونه	سکوی نمونه
خیر	بله	محدوده نمونه تست	محدوده نمونه تست
بله	محدوده نمونه تست	محدوده نمونه تست	محدوده نمونه تست
جعبه‌های کنتور	ایستگاه‌های شارژ AC دیواری و پایه‌دار (نیاز به سکوی نمونه) ایستگاه‌های شارژ DC کابینتی توجه: حداکثر اندازه ایستگاه‌های شارژ نصب شده بر روی سکوی نمونه نباید از عرض × عمق × ارتفاع = 1 × 1 × 2.0 متر تجاوز کند. ارتفاع ایستگاه‌های شارژ ایستاده نباید از 2.0 متر تجاوز کند. موارد تست
تست ضربه آونگ (ضربه جانبی)	تست ضربه چکش عمودی (ضربه از بالا، اختیاری) سیستم محرکه
بالابر: محرکه موتور + گیربکس	مکانیزم رهاسازی: رهاسازی الکترومغناطیسی سیستم انتقال
پیچ توپی دقیق + ریل راهنمای خطی	انرژی ضربه
چکش آونگ: 2 ژول، 5 ژول، 10 ژول، 20 ژول، 50 ژول	چکش عمودی: 2 ژول، 5 ژول، 10 ژول، 20 ژول، 50 ژول (اختیاری) جرم معادل عناصر ضربه
چکش آونگ: 500 گرم، 1.7 کیلوگرم، 5 کیلوگرم، 5 کیلوگرم، 10 کیلوگرم ± 2% (سر ضربه زاویه‌دار اختیاری)	چکش عمودی: 500 گرم، 1.7 کیلوگرم، 5 کیلوگرم، 5 کیلوگرم، 10 کیلوگرم ± 2% (اختیاری) ساخته شده از فولاد ضد زنگ لوله آونگ
طول: 1000 میلی‌متر، قطر خارجی: لوله فولادی 15.9 میلی‌متر	طول: 1000 میلی‌متر، قطر خارجی: لوله فولادی 10.0 میلی‌متر آستین چکش عمودی
آستین راهنما مطابق با سرهای چکش مختلف، لوله فولادی ضد زنگ	ارتفاع موقعیت ضربه نمونه (ارتفاع بالابر آونگ)
قابل تنظیم الکتریکی بالا و پایین، کورس: 300-1800 میلی‌متر	ارتفاع ضربه چکش عمودی
500-2000 میلی‌متر	ارتفاع سقوط (ارتفاع ضربه آونگ)

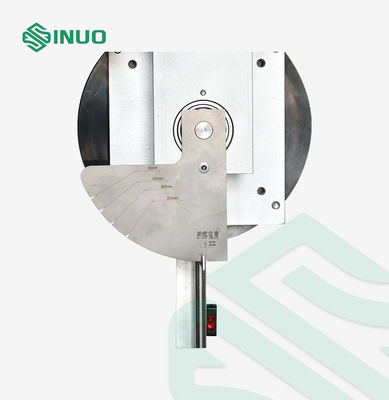

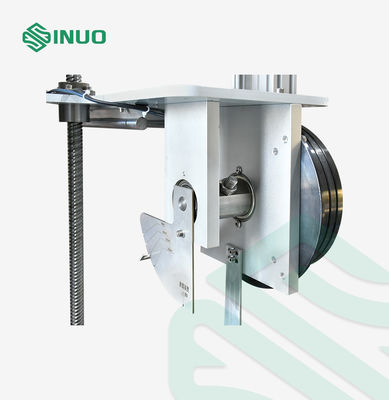

0-500 میلی‌متر، با نشانگر مقیاس متناظر با زاویه چرخش آونگ؛ آونگ می‌تواند از 0 درجه تا 90 درجه بچرخد	ثابت کردن و رهاسازی عنصر ضربه
مکانیزم ثابت‌سازی و رهاسازی الکترومغناطیسی از نوع پین	صفحه پایه
صفحه پایه فولادی ضخیم تحمل بار	روش حرکت
مجهز به پایه‌های نگهدارنده و چرخ‌ها، امکان جابجایی به موقعیت ضربه مورد نیاز را فراهم می‌کند.	عملکرد اختیاری
عملکرد جلوگیری از ضربه ثانویه	پیوست
جدول مرجع برای انتخاب انرژی ضربه و عناصر ضربه	جداول پیوست:

جدول 1 مشخصات عناصر ضربهانرژی/ژول

0.14	2 ± 5%	5 ± 5%	10 ± 5%	20 ± 5%	50 ± 5%	جرم معادل ± 2% کیلوگرم
0.25 (0.2)	0.5	0.7	5	10	10	20
نایلون	فولاد	R/میلی‌متر
10	20	r/میلی‌متر	r/میلی‌متر	توجه: IK11 برای محفظه‌های خاص یا شبکه‌های محافظ مورد استفاده در محیط‌های بسیار سخت فضای باز در نظر گرفته شده است. هنگامی که در استانداردهای محصول مربوطه مشخص شده باشد، IK11 نباید جایگزین تست کیسه شن شود.	توجه: IK11 برای محفظه‌های خاص یا شبکه‌های محافظ مورد استفاده در محیط‌های بسیار سخت فضای باز در نظر گرفته شده است. هنگامی که در استانداردهای محصول مربوطه مشخص شده باشد، IK11 نباید جایگزین تست کیسه شن شود.	توجه: IK11 برای محفظه‌های خاص یا شبکه‌های محافظ مورد استفاده در محیط‌های بسیار سخت فضای باز در نظر گرفته شده است. هنگامی که در استانداردهای محصول مربوطه مشخص شده باشد، IK11 نباید جایگزین تست کیسه شن شود.
18.5 (20)	35	60	80	(150)	125	f/میلی‌متر
6.2 (10)	7	10	20	50	50	r/میلی‌متر
-	10	10	-	10	20	l/میلی‌متر
بر اساس جرم معادل تعیین می‌شود، به پیوست A مراجعه کنید	جدول 2 ارتفاع سقوط

انرژی/ژول

0.14	0.2	0.35		0.35	0.5	0.5	0.7		1	2	5	10	20	50	توجه: IK11 برای محفظه‌های خاص یا شبکه‌های محافظ مورد استفاده در محیط‌های بسیار سخت فضای باز در نظر گرفته شده است. هنگامی که در استانداردهای محصول مربوطه مشخص شده باشد، IK11 نباید جایگزین تست کیسه شن شود.
0.25	0.5	0.25	0.5	0.25	0.5	0.25	0.25	0.5	0.5	0.5	0.7	5	10	10	20
56	(100)	80	(150)	140	(200)	(250)	200	400	400	500	500	200	400	500	یادداشت 1: به یادداشت در بند 3.2.2 مراجعه کنید.
یادداشت 2: واحد انرژی ژول (J) در این قسمت از شتاب استاندارد گرانشی (g) مشتق شده است، که در آن مقدار گرد شده g برابر با 10 متر بر مجذور ثانیه در نظر گرفته شده است. جدول 3 رابطه بین کد IK و انرژی ضربه متناظر

کد IK

IK00

IK01

IK02

IK03

IK04

IK05

IK06

IK07

IK08

IK09

IK10

IK11

انرژی ضربه/ژول

الف

0.14

0.2

0.35

0.5

0.7

توجه: IK11 برای محفظه‌های خاص یا شبکه‌های محافظ مورد استفاده در محیط‌های بسیار سخت فضای باز در نظر گرفته شده است. هنگامی که در استانداردهای محصول مربوطه مشخص شده باشد، IK11 نباید جایگزین تست کیسه شن شود.

الف طبق این استاندارد، هیچ حفاظتی ارائه نمی‌شود.

چرا SNQC1008 را انتخاب کنیم؟

طراحی شده به طور خاص برای تست ضربه مکانیکی ایستگاه‌های شارژ خودروی برقی

از تأیید انطباق با بند 12.11 IEC 61851-1 پشتیبانی می‌کند
تست حفاظت در برابر ضربه IK06 تا IK11 را پوشش می‌دهد
مناسب برای تولیدکنندگان جهانی EVSE و آزمایشگاه‌های گواهینامه
قابلیت ضربه پرانرژی را با کنترل موقعیت دقیق ترکیب می‌کند
با اتوماسیون صفحه لمسی PLC برای عملیات کارآمد آزمایشگاه موجود است
