دستگاه تست بار استاتیک IEC 61439-5 برای تست استحکام مکانیکی محفظه تابلو برق

این بنک آزمایش بار ایستاتیک عمدتا برای آزمایش بار مکانیکی و آزمایش های تحقیقاتی مربوط به جعبه های سنجش ولتاژ پایین، زیر ایستگاه های از پیش ساخته شده و محفظه های تجهیزات الکتریکی استفاده می شود.آن را می تواند به راحتی انجام آزمایش ویژگی های مکانیکی در انواع مختلف جعبه های سنجش، از جمله جعبه های اندازه گیری فلزی، جعبه های اندازه گیری غیر فلزی و جعبه های توزیع کابل.

این سیستم کنترل مرکزی هوشمند PLC را با صفحه لمسی برای نمایش و کار پذیرفته است. داده های آزمایش می توانند منحنی های نیروی-زمان را تولید کنند. پارامترها از طریق رابط صفحه لمسی تنظیم می شوند.و کل فرآیند تست به طور خودکار اجرا می شود. فشار می تواند به طور خودکار از طرف و بالا اعمال شود. سازگار با نمونه های اندازه های مختلف، آن را قابل اعتماد تجهیزات ترجیح داده شده برای موسسات آزمایش و آزمایشگاه است.

این بنک آزمون بار ایستاتیک مطابق با استانداردهای بین المللی و صنعتی زیر طراحی و تولید شده است:

• IEC 61439-1 / IEC 61439-2
• IEC 61851-1:2019 / IEC 61851-1:2017 بند 6.5.2
• EN IEC 61851-1:2019 / IEC 61851-1:2017

این بنک آزمایش دارای یک ساختار نیمه بسته است که شامل یک بخش بارگذاری افقی و یک بخش بارگذاری عمودی است.هر محرک بارگذاری می تواند به طور آزاد در داخل هواپیما با 3 درجه آزادی حرکت کند. سه محرک به طور مشترک بارگیری متحرک را با 8 درجه آزادی تحقق می دهند.

ارتفاع میله می تواند به صورت مرحله ای از طریق سوراخ های نصب تنظیم شود. تکیه پایه می تواند به جلو، عقب، چپ و راست برای کلیمپ حرکت کند.و نمونه های کوچک می توانند با ثابت و قابل اعتماد ثابت شوند.

بلوک های کلیمپ سفارشی برای محصولات مختلف برای تسهیل تثبیت پیکربندی شده اند. صفحه های مختلف فشرده سازی آزمایش مطابق با استانداردهای مختلف مورد آزمایش مجهز هستند.

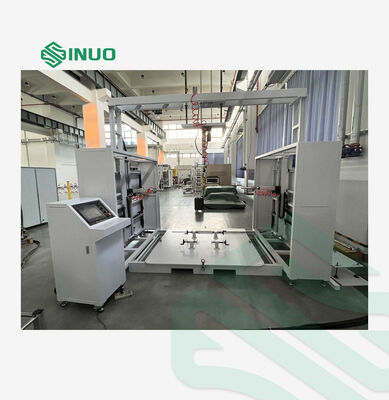

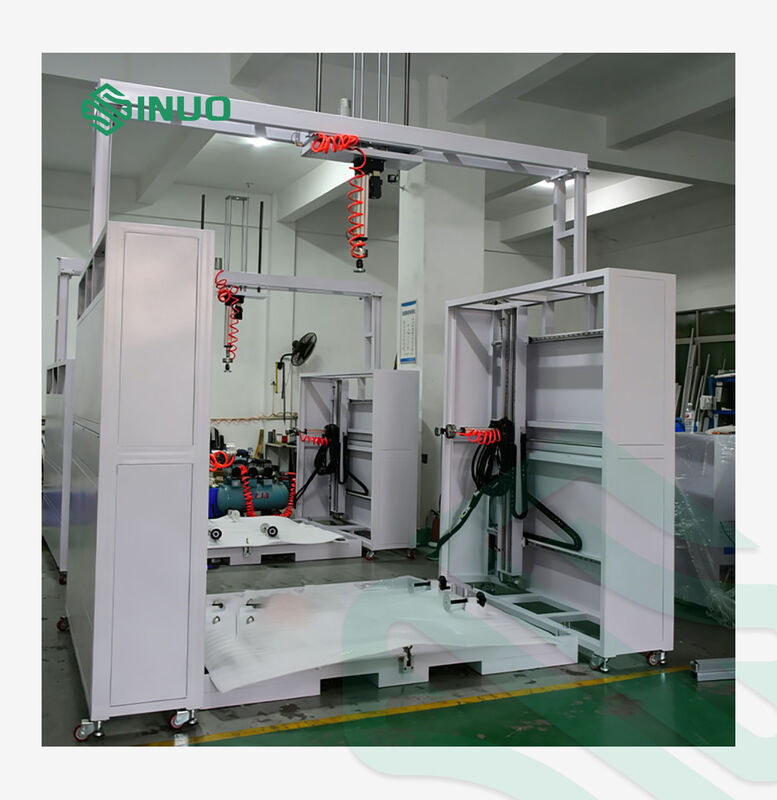

نمودار ساختار تجهیزات در زیر نشان داده شده است:

این سیستم فلسفه طراحی ماژولار را اتخاذ می کند و با رعایت دقیق الزامات استاندارد ساخته می شود.طراحی استاندارد و اجزای مورد استفاده در هر کجا که ممکن است برای ارائه عملکرد بهینه و پشتیبانی فنی قابل اعتمادکنترل شده توسط Mitsubishi PLC، کل سیستم دارای قابلیت اطمینان بالا و عملکرد هوشمند است.تسهیل نگهداری و نگهداری روزانهطراحی و ساخت تجهیزات مطابق با مشخصات فنی کلی مشتریان است.

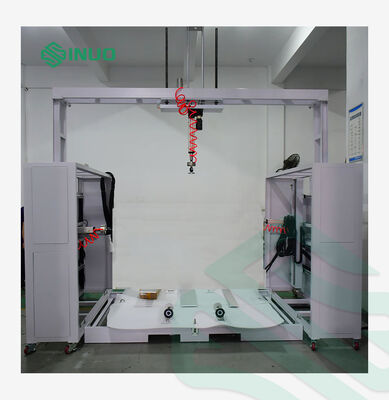

پلتفرم حامل نمونه:

پلتفرم حمل بار به طور کامل با قاب های فولادی تقویت شده و صفحات فولادی ضخیم ساخته شده است.مکانیسم چسباندن نمونه و تجمعات متحرک برای دستکاری چپ و راست در بالای پلتفرم نصب شده است.

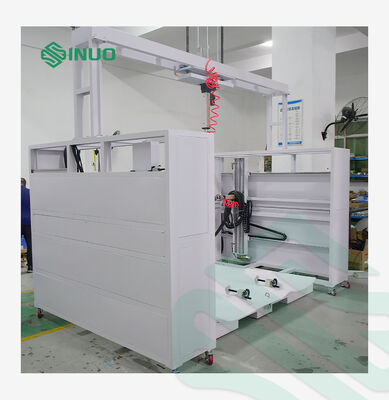

مکانیسم اعمال نیروی:

سیستم اعمال نیروی شامل سه مجموعه دستکاری است: دستکاری افقی چپ، دستکاری افقی راست و دستکاری عمودی.هر مجموعه ای از یک موتور سرو با یک سیلندر الکتریکی دقیق ترکیب شده استیک سنسور قدرت با دقت بالا در انتهای جلو هر دستکاری نصب شده است. سر فشار یک مفصل جهانی شناور زاویه ای را اتخاذ می کند.که اجازه می دهد تا خودمرکت سازی خودکار برای اطمینان از تماس کامل و بارگذاری نیروی پایدار.

مکانیسم انتقال:

این بخش شامل مکانیسم های متحرک است که با مجموعه اعمال نیروی برای فشار نمونه های آزمایش مطابقت دارد. درجه های آزادی مربوطه در شکل زیر نشان داده شده است:

سیستم کنترل:

این واحد عمدتا از پردازنده PLC، مدارهای کنترل و اجزای اصلی کنترل تشکیل شده است.تمام اجزای کنترل الکتریکی سیستم به صورت مرکزی در داخل یک کابینت مجهز به دستگاه های خروجی تهویه نصب می شوند..

اين واحد براي کنترل هوشمند ميتسوبيشي پي ال سي استفاده ميکنه.

مجهز به نرم افزار تست خود توسعه یافته؛ عملیات می تواند از طریق تنظیمات پارامتر ساده تحقق یابد.
