دستگاه تست ردیابی نشتی IEC 62196-1 برای کانکتور شارژ خودروی برقی و مواد عایق

دستگاه تست ردیابی نشتی IEC 62196-1 برای کانکتور شارژ خودروی برقی و مواد عایق

نام تجاری:	Sinuo
شماره مدل:	SN774A
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration

ولتاژ تست:

محدوده قابل تنظیم: 0 ~ 600 ولت، دقت ± 1.5٪

تست سرعت باد:

0.2 متر بر ثانیه

دستگاه زمان بندی:

وضوح 9999 × 0.1 ثانیه

فاصله افتادن:

30±5 ثانیه، صفحه نمایش دیجیتال، از پیش تنظیم شده

ارتفاع افت:

35±5 میلی متر

چرخه های سقوط:

0~9999 بار

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

برجسته کردن:

دستگاه آزمایش نشت IEC 62196-1

تجهیزات تست کانکتور شارژ خودروهای برقی

دستگاه ردیابی نشت مواد عایق

توضیحات محصول

دستگاه تست ردیابی نشتی IEC 62196-1 برای کانکتور شارژ EV و مواد عایق

اطلاعات محصول

این دستگاه عمدتاً برای تست دستگاه‌های اتصال شارژ رسانا EV (تفنگ شارژ، سوکت شارژ، قطعات پلاستیکی عایق شارژر خودرو، ماژول‌های شارژ)، اجزای الکتریکی خودرو، کانکتورهای الکتریکی ولتاژ پایین، مواد عایق جامد خودروهای انرژی نو و پلاستیک‌های مهندسی کاربرد دارد.

این دستگاه برای اندازه‌گیری عملکرد شاخص ردیابی مقایسه‌ای (CTI) مواد عایق جامد زمانی که سطوح آنها در معرض آب آلوده تحت میدان الکتریکی با حداکثر ولتاژ تست 600 ولت قرار می‌گیرد، طراحی شده است.

دستگاه تست ردیابی نشتی IEC 62196-1 برای کانکتور شارژ خودروی برقی و مواد عایق

اصل تست

تست شاخص ردیابی مقایسه‌ای (CTI) بر روی سطح مواد عایق جامد انجام می‌شود. یک ولتاژ تعریف شده بین الکترودهای پلاتینی با ابعاد استاندارد (2 میلی‌متر × 5 میلی‌متر) اعمال می‌شود. حجم مشخصی از مایع رسانا (محلول 0.1% NH4Cl) با فاصله زمانی 30 ثانیه از ارتفاع ثابت 35 میلی‌متر چکه می‌شود.

این تست مقاومت ردیابی سطوح مواد عایق جامد را تحت تأثیر ترکیبی میدان الکتریکی و محیط مرطوب/آلوده ارزیابی می‌کند و شاخص ردیابی مقایسه‌ای (CTI) و شاخص ردیابی اثبات شده (PTI) ماده را اندازه‌گیری می‌کند.

ساختار و ویژگی‌ها

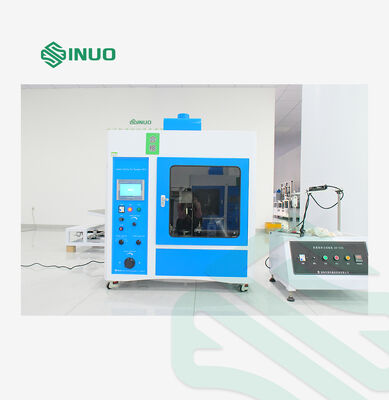

ساختار کابینتی با محفظه تهویه داخلی.

شرایط عملیاتی

منبع تغذیه: تک فاز AC 220V±10%، 50/60Hz

دمای محیط: 10 درجه سانتی‌گراد ~ 35 درجه سانتی‌گراد

رطوبت نسبی: 30% ~ 60%

دستگاه تست ردیابی نشتی IEC 62196-1 برای کانکتور شارژ خودروی برقی و مواد عایق

پارامترهای فنی

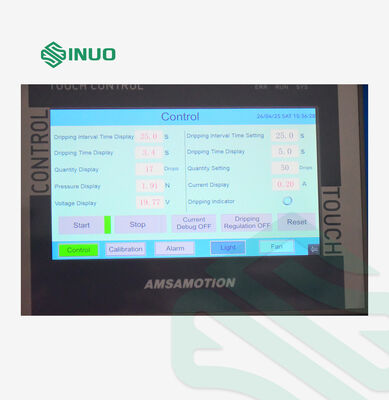

حالت کنترل عملیات	کنترل PLC، عملیات صفحه لمسی رنگی 7 اینچی، با کنترل از راه دور مادون قرمز
ولتاژ تست	محدوده قابل تنظیم: 0 ~ 600 ولت، دقت ±1.5%
دستگاه زمان‌بندی	رزولوشن 9999 × 0.1 ثانیه

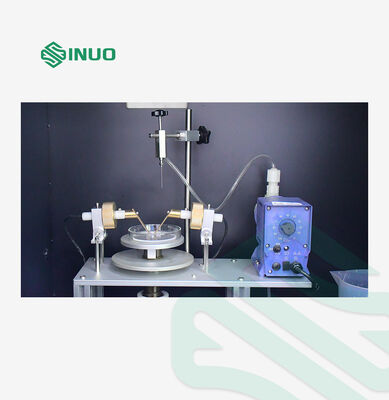

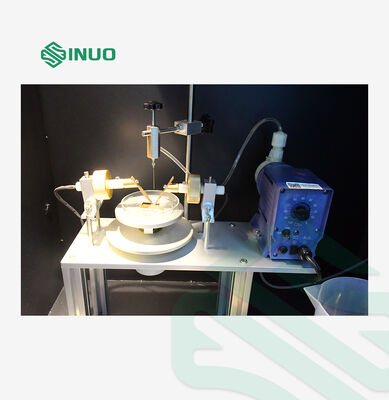

الکترود	جنس: الکترود پلاتین + میله اتصال برنجی ابعاد: (5±0.1) × (2±0.1) × (≥12) میلی‌متر، سطح پخ 30 درجه، شعاع نوک R0.1 میلی‌متر
موقعیت نسبی الکترودها	زاویه شامل: 60 درجه ±5 درجه، فاصله الکترود: 4±0.1 میلی‌متر
فشار الکترود بر روی نمونه	1.00 نیوتن ±0.05 نیوتن، مقدار نمایش داده شده بر روی صفحه لمسی
سیستم چکه کردن مایع	فاصله چکه کردن: 30±5 ثانیه، نمایشگر دیجیتال، قابل تنظیم ارتفاع چکه کردن: 35±5 میلی‌متر چرخه‌های چکه کردن: 0 تا 9999 بار، قابل تنظیم؛ حجم مایع توسط پمپ میکرو وارداتی کنترل می‌شود، 45 تا 50 قطره در سانتی‌متر مکعب
مقاومت ویژه مایع تست	محلول A: 0.1% NH4Cl، مقاومت ویژه 3.95±0.05 اهم متر محلول B: مقاومت ویژه 1.7±0.05 اهم متر
مدار تأخیر	2±0.1 ثانیه (هنگام جریان ≥ 0.5 آمپر فعال می‌شود)
جریان اتصال کوتاه و افت ولتاژ	1±0.1 آمپر، تلرانس ±1%، حداکثر افت ولتاژ 8%
سرعت باد تست	0.2 متر بر ثانیه
الزامات محیطی	0 تا 40 درجه سانتی‌گراد، رطوبت نسبی ≤80%، مکان عاری از لرزش شدید و گاز خورنده
نورپردازی	مجهز به لامپ محفظه تست قابل کنترل
ابعاد خارجی کلی (عرض × عمق × ارتفاع)	1100 × 550 × 1200 میلی‌متر، وزن تقریبی 130 کیلوگرم
