IEC 62196-1 سیستم تست مقاومت کوتاه مدت در بالا رفتن دمای اتصال دهنده شارژ و ترمینال زمین

این تجهیزات از نرم افزار خود برنامه ریزی شده استفاده می کنند و از طریق کنترل کامپیوتر کار می کنند. تمام روش های تست استاندارد و منطق قضاوت داده ها به طور خودکار توسط سیستم مدیریت می شوند.ارائه عملکرد کاربر پسند.

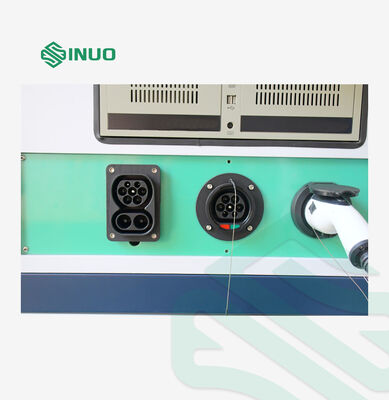

این دستگاه برای ارزیابی وضعیت گرمایش سطح کانکتورهای شارژ و لوازم جانبی الکتریکی در صورت بارگذاری با جریان نامی طراحی شده است.و بررسی کنید که آیا افزایش دمای الکترود ها با مشخصات استاندارد مطابقت دارد.

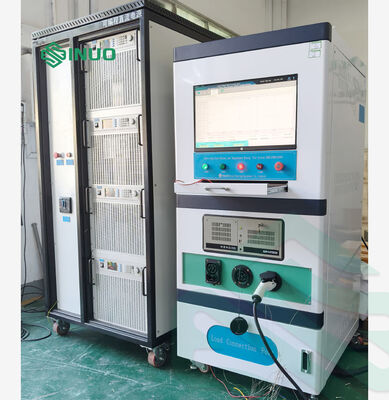

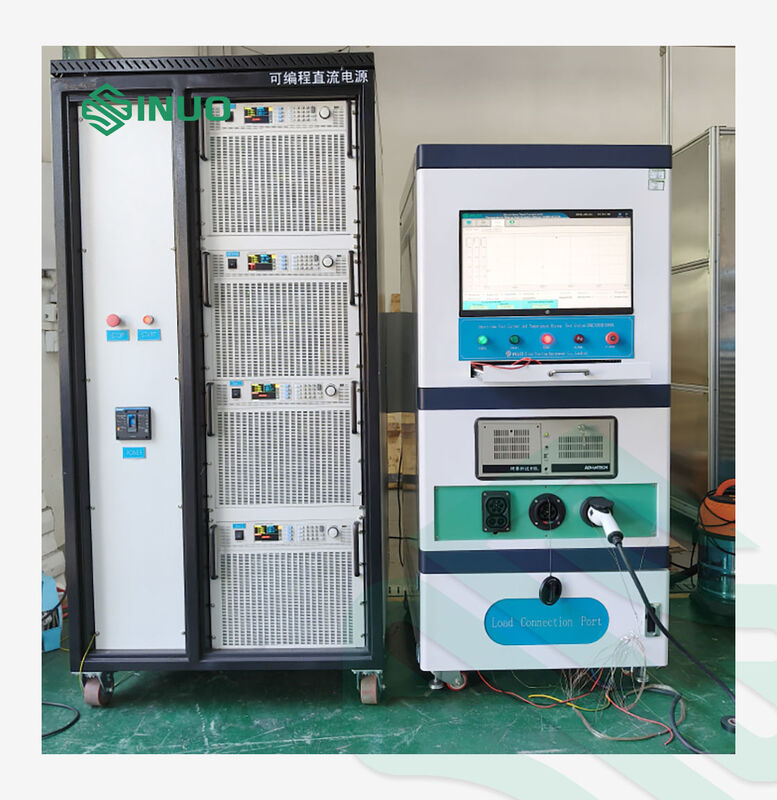

آزمایش کننده افزایش دمای عمدتا از یک سیستم کنترل صنعتی، دو مجموعه از منابع برق DC (یک واحد با قدرت بالا و یک واحد با قدرت پایین) تشکیل شده است.یک ابزار جمع آوری دمای چند کانال و یک کابینت یکپارچه.
به عنوان یک تجهیزات آزمایش اختصاصی سفارشی که چندین ماژول عملکردی را ادغام می کند، برای آزمایشات افزایش دمای برای تمام انواع محصولات که نیاز به ارزیابی افزایش حرارتی دارند، قابل استفاده است.

1. یک منبع برق DC در محدوده 0 تا 100A در داخل کابینت کنترل ساخته شده است ، در حالی که یک منبع برق DC خارجی 100 ~ 8000A مجهز است.منبع برق خارجی با کابینت کنترل ارتباط برقرار می کند، که می تواند جریان خروجی مستمر و پایدار از 0 تا 8000A را ارائه دهد. هیچ بار خارجی مورد نیاز نیست، زیرا این دستگاه منبع قدرت و بار الکترونیکی را در یک واحد ادغام می کند.هر دو جریان خروجی و زمان کنترل روشن شدن و خاموش شدن به طور کامل تنظیم می شوند.


2.

   مدل 100A داخلی
   کابینت کنترل مجهز به یک اسکنر دمای متصل 24 کانال داخلی است که با انواع ترموپول K، E، R، B، N، T، J، S، WRE5-26 و WRE3-25 سازگار است.آن را پشتیبانی می کند 420mA ورودی سیگنال فعلی با فرکانس نمونه گیری از 1 هرتز.

3.

   سیستم کنترل کامپیوتر صنعتی Advantech را به کار می گیرد که دارای ثبات بالا و عملکرد قوی ضد تداخل است.آن را با رابط های مختلف ساخته شده در به دست آوردن ارتباط با اسکنر درجه حرارت و منبع برق DCسیگنال های دمایی و سیگنال های الکتریکی جدا شده و به طور مستقل جمع آوری می شوند تا از تماس متقابل جلوگیری شود.

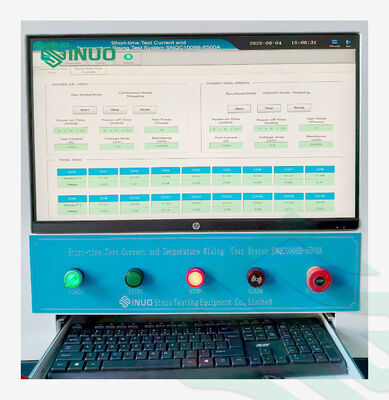

   کابینت کنترل با یک صفحه لمسی رنگی LED 21.5 اینچی با بیش از 16 میلیون رنگ، وضوح حداقل 1280 × 800 و روشنایی حداقل 500 cd / m2 مجهز است.صفحه نمایش می تواند منحنی افزایش دمای در زمان واقعی و همچنین ولتاژ خروجی در زمان واقعی را نشان دهد، جریان خروجی و قدرت خروجی

4.

   منبع برق جریان مستقیم 8000A با کابل های مس طولانی 3 متری مجهز است که می تواند نیاز به حداکثر انتقال جریان 8000A را برآورده کند.

5.

   هر دو کابینت کنترل و منبع برق جریان مستقیم با سرعت بالا برای حرکت و حمل و نقل آسان مجهز به پاهای چرخدار هستند.
   ابعاد کلی: عرض ≤ 1200 mm، عمق ≤ 1400 mm، ارتفاع ≤ 2000 mm، وزن < 1000 kg.
