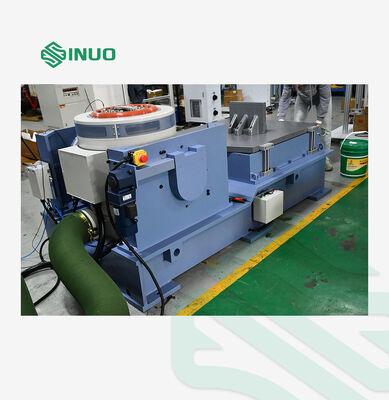

دستگاه تست ارتعاش الکترومغناطیسی 1000 کیلوگرمی 1-3000 هرتز 300 کیلوگرم بار برای تست IEC MIL GB

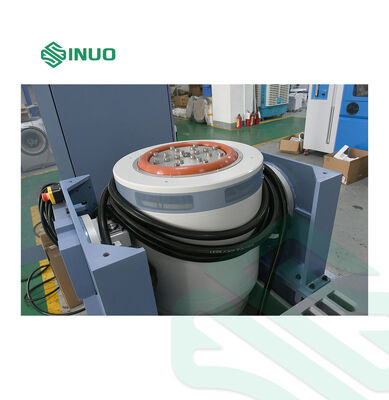

پارامترهای ژنراتور تحریک الکترومغناطیسی A11S24

حداکثر نیروی تحریک سینوزویل

اوج 1000kg.f

حداکثر نیروی هیجان انگیز تصادفی

1000kg.f r.ms

حداکثر نیروی تحریک ضربه

حداکثر وزن 2000kg.f

محدوده فرکانس

1 ≈ 3000 هرتز

حداکثر جابجایی

51 میلی متر p-p

حداکثر سرعت

2 متر/ ثانیه

حداکثر شتاب

100G ((980 m/s²)

فرکانس رزونانت درجه یک

3200 هرتز±5٪

بار موثر

300 کیلوگرم

فرکانس جداسازی لرزش

2.5 هرتز

قطر کویل متحرک

ف240 میلی متر

وزن کویل متحرک

10 کیلوگرم

بر روی میز پیچ بزنید

16×M10

نشت جریان

<10 گاوس

زمان منحرف مجاز

300N·m

اندازه تجهیزات

845mmx790mmx840mm (بدون جدول گسترش)

وزن تجهیزات

حدود 1100 کیلوگرم (بدون میز اسلیپ افقی)

LA12K تقویت کننده قدرت سوئیچینگ دیجیتال

قدرت خروجی

12KVA

ولتاژ خروجی

100 ولت

جریان خروجی

100A

کارایی تقویت کننده

≥90٪

فرکانس تغییر

116KHz

نسبت سیگنال به نویز (SNR)

≥65dB

سطح سر و صدا

≤70dB

اندازه تقویت کننده

880mmx590mmx1720mm

سیستم حفاظت از سرو

عملکرد

درجه حرارت، فشار باد، جابجایی بیش از حد، ولتاژ بیش از حد، جریان بیش از حد، ولتاژ پایین ورودی، خطا خارجی، منبع برق کنترل، خطا منطقی، از دست دادن فاز ورودی

کنترل کننده ارتعاش دیجیتال VCS-2

پیکربندی سخت افزار

2 کانال ورودی همزمان، 1 کانال خروجی

سنس، تصادفی، شوک کلاسیک

کامپیوتر کنترل

کامپیوتر اصلی با مانیتور 17 اینچی LCD، صفحه کلید و ماوس نوری

نرم افزار

با رابط کار دو زبانه (چینی / انگلیسی) ، از تجزیه و تحلیل دامنه زمان و دامنه فرکانس ، کنترل منبع سیگنال ، تجزیه و تحلیل پاک کننده سینوس و موارد دیگر پشتیبانی می کند.می تواند به طور خودکار گزارش های تست WORD را تولید کند، و دارای توابع برای نمایش سیگنال / داده ها، ذخیره سازی، پیکربندی پارامترهای آزمایش و تجزیه و تحلیل داده ها است.

سنسور شتاب LTE C04A07

محدوده فرکانس: 1-8000 هرتز

حساسیت: 30٪/g

محدوده دما: -40 تا 160 درجه سانتیگراد

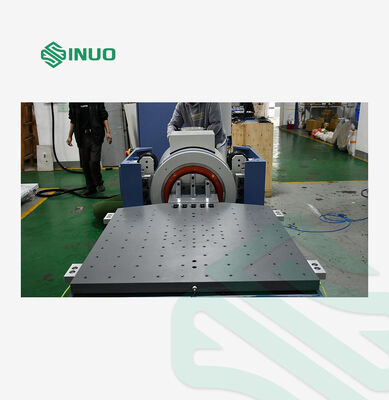

جدول کشش عمودی VT80

مواد

آلیاژ آلومینیوم/مگنیزیم، سطح سخت آنودیزه شده

اندازه میز

800mm × 800mm

سوراخ ثابت

آستین پیچ از فولاد ضد زنگ M8، با دوام و مقاوم در اثر فرسایش

فرکانس استفاده

سین: 1000 هرتز؛ تصادفی: 1500 هرتز

وزن

حدود 67.5 کيلوگرم

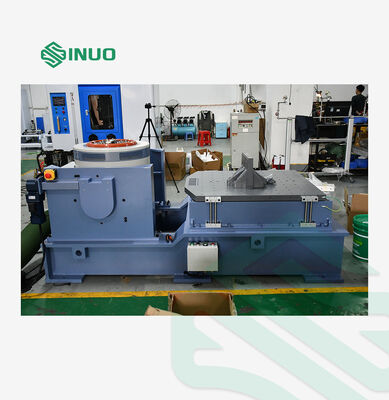

HG80 میز اسلایدی افقی فیلم روغن

مواد

آلیاژ آلومینیوم/مگنیزیم، سطح سخت آنودیزه شده

اندازه میز

800mm × 800mm

سوراخ ثابت

آستین پیچ از فولاد ضد زنگ M8، با دوام و مقاوم در اثر فرسایش

فرکانس استفاده

سینس: 2000 هرتز؛ تصادفی: 2000 هرتز

وزن

حدود 105 کيلوگرم

B402 فن خنک کننده ((از جمله خاموش کننده)

قدرت فن

4KW

میزان جریان فن

40.8 متر3/دقیقه

فشار فن

0.049kgf/cm2

الزامات الکتریکی

منبع برق

AC سه فاز 380V/50Hz، 25 KVA

هوا فشرده

0.6Mpa

مقاومت زمین

≤4Ω
