سیستم تست ارتعاش سینوسی و تصادفی با نیروی 700 کیلوگرم و میز 600 میلی متر

مشتریان معمولاً در طول تست ارتعاش با چه چالش های کاربردی روبرو می شوند؟

چالش اصلی تست ارتعاش این است که چگونه به طور واقع بینانه محیط های پیچیده ای را شبیه سازی کنیم که محصولات ممکن است در طول حمل و نقل، پرواز یا عملیات واقعی تجربه کنند، مانند حرکت سینوسی، ارتعاش تصادفی، و شرایط شوک، در حالی که از انطباق با استانداردهای بین المللی از جمله GB، GJB، MIL، IEC و موارد دیگر اطمینان حاصل شود.

در عین حال، بسیاری از مشتریان مطمئن نیستند که چگونه تجهیزات مناسب را با توجه به شرایط آزمایشی خاص خود، مانند محدوده فرکانس، سطح شتاب و نیازهای بار انتخاب کنند.

این راه حل بر اساس ترکیب هسته لرزاننده الکترودینامیکی A07S23، تقویت کننده برق سوئیچینگ دیجیتال LA07K و کنترلر VCSusb-2 به همراه میز انبساط عمودی VT60 و میز لغزش افقی HG60 است. این می تواند به طور کامل نیازهای مورد نیاز 1-4500 هرتز، ارتعاش تصادفی و تست شوک مورد نیاز شما را پوشش دهد، در حالی که نیروی سینوسی 700 kgf و جدول 600 × 600 میلی متر را ارائه می دهد.

همه طرح ها با استانداردهای اصلی بین المللی مانند GB، MIL، و IEC مطابقت دارند و مجهز به خنک کننده کارآمد، عملکردهای حفاظتی ایمنی متعدد و ویژگی های تولید گزارش خودکار هستند.

طراحی کلیدی سیستم لرزش چیست؟

نکته کلیدی در طراحی ساختاری لرزاننده الکترومغناطیسی و اجزای متحرک آن نهفته است.

لرزشگیر الکترودینامیکی A07S23 ما دارای مشخصات اصلی زیر است:

• رتبه بندی اجباری
  • نیروی سینوسی: 700 کیلوگرم
  • نیروی تصادفی: 600 کیلوگرم
  • قدرت ضربه: 1200 کیلوگرم

• قابلیت جابجایی زیاد
  • حداکثر جابه‌جایی: 51 میلی‌متر بر پایه
  • مناسب برای تست با دامنه بزرگ

• پاسخ با فرکانس بالا
  • محدوده فرکانس: 1-4500 هرتز

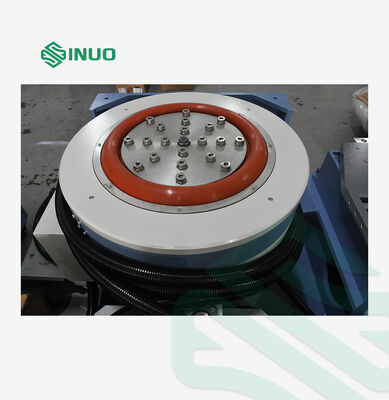

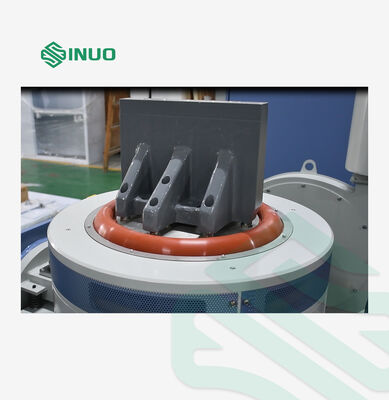

• طراحی کویل متحرک
  • قطر: 230 میلی متر
  • وزن: فقط 7 کیلوگرم
  • ساختار سبک وزن عملکرد عالی با فرکانس بالا را تضمین می کند
  • با استفاده از ریخته گری و ماشینکاری دستی دقیق تولید می شود
  • مجهز به سیستم پشتیبانی بار فوتوالکتریک و هدایت محوری دو باربر
  • به طور موثر لرزش عرضی را کاهش می دهد و دوام را بهبود می بخشد

• لحظه غیرعادی مجاز
  • 300 نیوتن متر
  • مناسب برای نصب بار غیرعادی

• نشت مغناطیسی
  • <10 گاوس
  • ایمنی عملیاتی بالا

علاوه بر خود شیکر، چه سیستم های پشتیبان برای یک راه حل آزمایشی کامل مورد نیاز است؟

یک سیستم کامل تست ارتعاش حداقل به اجزای زیر نیاز دارد:

1. تقویت کننده قدرت سوئیچینگ دیجیتال LA07K

• توان خروجی: 7 KVA
• راندمان: ≥90%
• بر اساس فناوری IGBT
• مطابق با CE
• نسبت سیگنال به نویز: ≥65 دسی بل
• سطح نویز: ≤70 دسی بل

2. دمنده خنک کننده B402S (با صدا خفه کن)

• قدرت: 4 کیلو وات
• جریان هوا: 40.8 m³/min

بدن تکان دهنده می پذیرد:

• کانال های جریان هوای لانه زنبوری
• کانال های جریان هوای اسپلیت دو لایه

این به طور قابل توجهی راندمان خنک کننده را بهبود می بخشد.

3. دو بستر توسعه ارائه شده است

میز توسعه عمودی VT60

• اندازه: 600 × 600 میلی متر
• جنس: آلیاژ منیزیم-آلومینیوم
• سطح سخت آنودایز شده
• مجهز به رزوه های فولادی ضد زنگ M8
• فرکانس قابل استفاده تا 2000 هرتز
• وزن: تقریبا 45 کیلوگرم

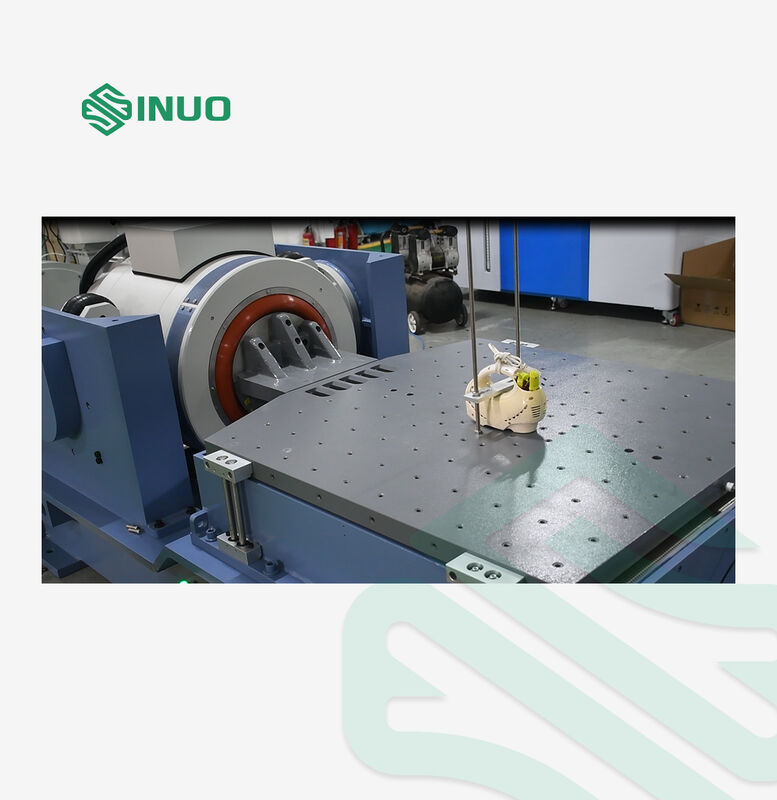

میز لغزنده افقی HG60

• اندازه: 600 × 600 میلی متر
• مجهز به پایه گرانیت طبیعی و سیستم تامین روغن مستقل
• مقاومت لنگر واژگونی بالایی را فراهم می کند
• همچنین از عملکرد تا 2000 هرتز پشتیبانی می کند

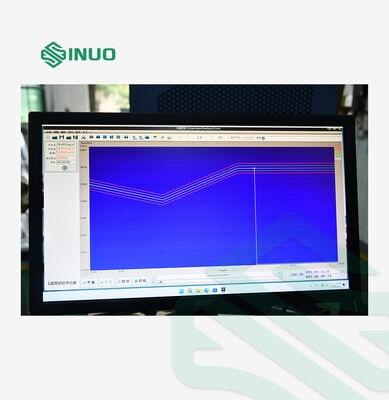

4. کنترل لرزش دیجیتال VCSusb-2 + سیستم محافظت از سروو

ویژگی های کنترلر

• 2 ورودی / 1 کانال خروجی
• DSP 32 بیتی ممیز شناور
• 24 بیت ADC/DAC
• محدوده دینامیکی > 90 دسی بل
• پشتیبانی می کند:
  • تست سینوس
  • لرزش تصادفی
  • تست شوک کلاسیک
• تولید گزارش های Word/PDF با یک کلیک به زبان چینی و انگلیسی

عملکردهای محافظت از سروو

نظارت بر زمان واقعی:

• دما
• فشار هوا
• جابجایی بیش از حد
• اضافه ولتاژ
• جریان بیش از حد
• از دست دادن فاز

اطمینان از ایمنی تجهیزات و نمونه های آزمایشی.

سیستم مرکزی خودکار فوتوالکتریک

به طور خودکار موقعیت سیم پیچ متحرک را برای حفظ تعادل در هنگام بارگیری و تخلیه تنظیم می کند.

این سیستم به چه سطحی از عملکرد واقعی می‌تواند دست یابد؟
