IEC 61851-23 دستگاه آزمایش کشش و تورک برای ایستگاه های شارژ EV

IEC 61851-23 دستگاه آزمایش کشش و تورک برای ایستگاه های شارژ EV

نام تجاری:	Sinuo
شماره مدل:	snqc1007b
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

کشش اعمال می شود:

مشخصات 160N ، 200N ، 240N ، 250N ، 500N را ملاقات کنید ، که با استفاده از وزن ها تحقق می یابد

گشتاور اعمال می شود:

مطابق با مشخصات 0.6N·m، 0.7N·m، 1.4N·m، 2.7N·m، 5.4N·m، 11.0N·m، 16.3N·m، با برهم نهی وزن ها

چرخ:

R100mm (ф200mm) 0.5 میلی متر

چرخه ها:

1-999999 چرخه، می تواند از پیش تنظیم شود، پیش فرض 100±1 چرخه است

منبع تغذیه:

AC220V±10%/50-60Hz، 1KW

ابعاد:

حدود W4000*D600*H1850mm

جزئیات بسته بندی:

تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

تست کننده ی لنگرگیری کابل ایستگاه شارژ EV

ماشین آزمایش تورک IEC 61851-23

تجهیزات تست کششی برای شارژ EV

توضیحات محصول

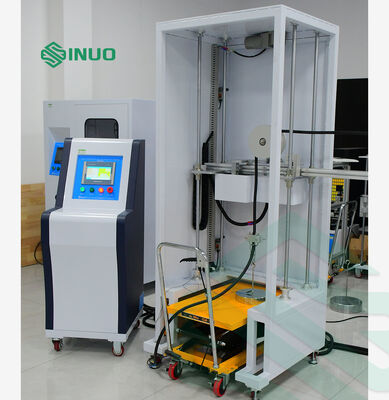

IEC 61851-23 دستگاه آزمایش کشش و تورک برای ایستگاه های شارژ EV

استانداردها و بندها:

آن مطابق با IEC 61851-23:2023 بند 11 طراحی و تولید شده است.6.102 و شکل 110، شکل 111 و جدول 114

اطلاعات محصول:

نمونه ها و محدودیت ها	ایستگاه شارژ AC و DC خودروهای الکتریکی
هدف آزمایش	لنز سیم انعطاف پذیر دستگاه باید از نیروی کششی و گشتاور در لوله ها در انتهای دستگاه جلوگیری کند.این دستگاه برای آزمایش توانایی لنگر کشی سیم یا دستگاه تثبیت کابل ایستگاه های شارژ AC/DC EV برای مقاومت در برابر نیروی کششی و گشتاور مشخص شده استفاده می شود..
اصل آزمون	نیروی کششی با استفاده از یک موتور برای هدایت مکانیسم چرخ عجیب و غریب تحقق می یابد. سرعت موتور قابل تنظیم است تا اطمینان حاصل شود که نیروی کششی هر بار به درستی اعمال می شود.آن را با یک تابع نظارت برای مدت نیروی کشش مجهز است. تورک توسط یک سینی که توسط موتور هدایت می شود اعمال می شود که وزن را بالا می برد. هنگامی که زمان به دست می آید، سینی به طور خودکار وزن بلند را تنظیم می کند و استفاده از تورک را متوقف می کند.
ساختار و ویژگی ها	تجهیزات کنترل PLC و محرک را اتخاذ می کنند. وزنه ها نیروی کشش ثابت را اعمال می کنند و چرخش از طریق ترکیب وزنه ها و بازوی چرخش تولید می شود.سیستم اجازه می دهد تا تنظیم تعداد اعمال نیروی کششی و مدت زمان آزمایش گشتاورهنگامی که تعداد چرخه ها یا مدت زمان پیش تعیین شده به دست می آید، دستگاه به طور خودکار متوقف می شود.حداکثر جابجایی مجاز کابل اتصال شارژ EV نباید از حد محدودی مشخص شده در استاندارد فراتر رود.این تجهیزات با نمونه های ایستگاه شارژ مجهز به تفنگ های شارژ با طول کابل های مختلف سازگار است.
محیط استفاده	منبع برق: AC220V±10%/50-60Hz، 1KW؛ دمای کار 0-40°C، رطوبت 30٪-90٪؛ ابعاد: حدود W4000D600H1850mm؛ وزن: حدود 300kg

پارامترهای فنی:

محتوای آزمایش	آزمایشات کشش کابل و گشتاور ایستگاه شارژ EV
ساختار تجهیزات نمودار طرحی
حالت عملکرد کنترل	کنترل خودکار PLC، کار با صفحه لمسی
حالت درایو	برق

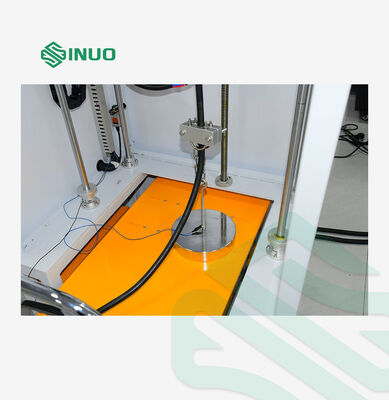

بکش و اعمال کن	مشخصات 160N، 200N، 240N، 250N، 500N را برآورده کنید، که با قرار دادن وزنه ها تحقق می یابد.
تورک اعمال شود	رعایت مشخصات 0.6N·m، 0.7N·m، 1.4N·m، 2.7N·m، 5.4N·m، 11.0N·m، 16.3N·m، حاصل از قرار دادن وزنه ها

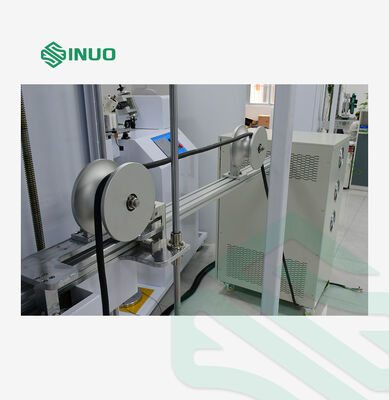

چرخ چرخش	R100mm(Ф200mm) ±0.5mm
فرکانس کشش	1 بار/ ثانیه، زمان کشیدن واقعی توسط سیگنال الکتریکی تشخیص داده می شود
چرخه های کشش	1-999999 چرخه، می تواند از قبل تنظیم شود، پیش فرض 100±1 چرخه است
زمان استفاده از گشتاور	0-99H59M59S، می تواند از قبل تنظیم شود
حفاظت از قطع برق	با عملکرد حافظه ذخیره سازی داده های خاموش
دستگاه	کلیمپ جهانی، یک مجموعه
تطابق وزن جدول انتخاب
پیکربندی اضافی	تجهیزات دارای ارتفاع قابل تنظیم در محدوده 500 تا 1200 میلی متر (یعنی موقعیت خروجی کابل) ،اجازه می دهد تا الزامات آزمایش ایستگاه های شارژ با موقعیت های مختلف کابل را برآورده کند.
