IEC 60529 مطابق با IPX1 ~ 8 سیستم آزمایش ضد آب برای دستگاه های صنعتی و خانگی

این سیستم تست ضد آب IPX1~8 مطابق با IEC 60529:2013 و الزامات IEC60335-1 بند 15 و غیره است. این سیستم شامل موارد زیر است:

این دستگاه تست برای تأیید حفاظت در برابر قطرات آب در حال سقوط عمودی است. این دستگاه مطابق با الزامات استاندارد IEC60529 IPX1 و IPX2 طراحی و ساخته شده است.

1. بالا و پایین رفتن جعبه قطره توسط موتور کنترل می شود.
2. فیلتر ریز فولاد ضد زنگ برای فیلتراسیون کثیفی.
3. از هوای فشرده برای دمیدن آب سوزنی استفاده می کند تا از مواد واکنش پذیر آب و انسداد سوزن جوی جلوگیری شود.
4. نازل سوزنی پزشکی عمومی فولاد ضد زنگ، خرید آسان، زنگ زدگی آسان نیست.
5. نازل سوزنی و نشیمنگاه نازل سوزنی از اتصال مخروطی استفاده می کنند، می توان به راحتی بدون ابزار تعویض کرد، آسیب فردی به نازل سوزنی را می توان به سرعت تعویض کرد.

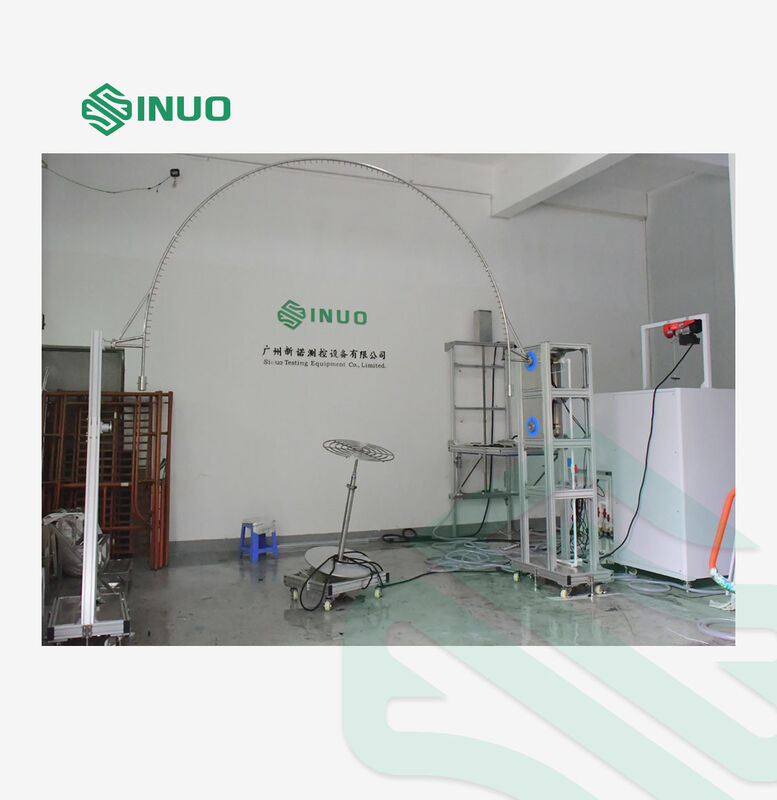

تستر لوله نوسانی مطابق با الزامات استاندارد IEC60529 IPX3 و IPX4 طراحی و ساخته شده است. قسمت لوله نوسانی این دستگاه توسط موتور با سرعت قابل تنظیم و مکانیزم میل لنگ کنترل می شود. این دستگاه با سرعت مورد نیاز استاندارد از طریق تنظیم زاویه دستگاه، از مکان ±60 درجه به مکان دیگر ±175 درجه نوسان رفت و برگشتی دارد. تنظیم زاویه دقیق است. ساختار پایدار و بادوام است. این دستگاه با صفحه گردان همکاری می کند که از طریق آن می توان چرخش 90 درجه را به دست آورد.

شماره.	مورد	پارامترها
1	تامین آب	نرخ جریان آب > 10 لیتر در دقیقه ± 5% آب تمیز بدون ناخالصی. این دستگاه مجهز به واحد فیلتراسیون آب تمیز است
2	اندازه لوله نوسانی	لوله های نوسانی استاندارد با R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm، ساخته شده از فولاد ضد زنگ
3	سوراخ سوزن	Φ0.4mm
4	زاویه بین دو سوراخ	IPX3: 120 درجه؛ IPX4: 180 درجه
5	زاویه نوسان لوله	حداکثر ±175 درجه قابل تنظیم است (توجه: استاندارد نیاز به IPX3: 120 درجه؛ IPX4: 360 درجه دارد، اما به دلیل وجود صفحه گردان زیر لوله نوسانی در طول تست، 360 درجه در تست واقعی قابل دستیابی نیست، اگر بدون صفحه گردان باشد، 360 درجه قابل دستیابی است)
6	سرعت نوسان	IPX3: 4 ثانیه در زمان (2 * 120 درجه)؛ IPX4: 12 ثانیه در زمان (2 * 360 درجه)؛
7	جریان آب	می تواند بر اساس اندازه آونگ و تعداد سوراخ های پین تنظیم شود (0.07 لیتر در دقیقه در هر سوراخ)
8	زمان تست	0.01 ثانیه ~ 99 ساعت 59 دقیقه، قابل تنظیم
9	فشار سنج	0 ~ 0.25 مگاپاسکال
10	الزامات محل	اتاق تست ضد آب IP اختصاصی، زمین باید صاف و دارای نور باشد کلید نشتی ضد آب 10 آمپر (یا سوکت) مورد استفاده برای تجهیزات. با عملکرد خوب ورود و خروج آب. نصب زمینی
11	مساحت	بسته به انتخاب لوله نوسانی

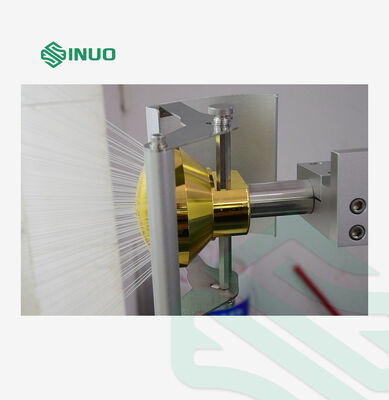

نازل اسپری مطابق با IEC60529 IPX3 و IPX4 طراحی و ساخته شده است. برخی از قسمت های محفظه را نمی توان با لوله نوسانی خیس کرد. در این شرایط، نازل اسپری دستی به صورت دستی استفاده می شود.

تفاوت بین IPX3 و IPX4 این است که در تست IPX4 باید بافل برداشته شود.

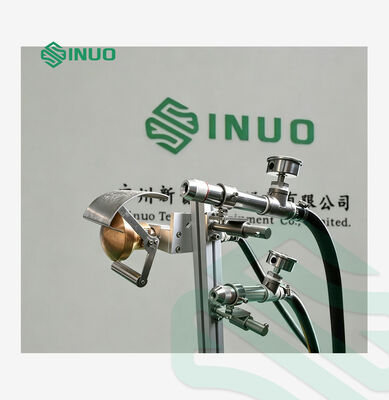

نازل شلنگ مطابق با IEC60529 IPX5 و IPX6 طراحی و ساخته شده است.

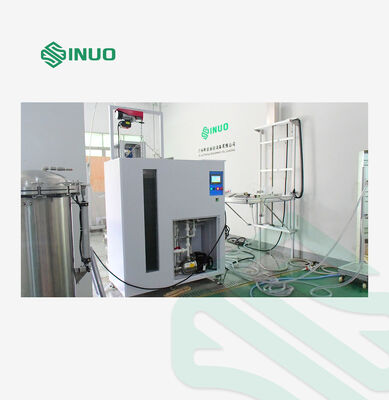

سیستم هوشمند تامین آب و کنترل برای تامین آب دستگاه های IPX1~8 و کنترل تمام فرآیندهای تست، همچنین به عنوان محفظه غوطه وری IPX7 استفاده می شود.

1. سیستم هوشمند تامین آب و کنترل برای موارد زیر قابل استفاده است:

(الف) تامین آب برای تست ضد آب IPX1~IPX6

(ب) تست غوطه وری در آب IPX7

(ج) ذخیره آب برای تست آب بندی IPX8

(د) کنترل خودکار برای کل تجهیزات ضد آب

2. روش تامین آب: تامین آب با دمای ثابت، تامین آب با جریان ثابت.

3. فرآیند کنترل تامین آب: پس از اینکه کاربر مقدار دمای آب و مقدار جریان آب را روی صفحه لمسی پیش تنظیم کرد، سیستم کنترل دما، کنتورهای الکترونیکی به طور مداوم مقادیر فعلی را نظارت می کنند، مقادیر را از طریق تبدیل داده به PLC می خوانند، سپس به طور خودکار سرعت چرخش پمپ را از طریق مبدل فرکانس تنظیم می کنند.4. کنترل دمای آب: سیستم PID به طور خودکار دمای آب را کنترل و تشخیص می دهد، محدوده: دمای اتاق ~ 65 درجه سانتیگراد (±3 درجه سانتیگراد).5.دو روش تامین آب با جریان زیاد و جریان کم وجود دارد.

6. تامین آب با جریان زیاد:(الف) برای تست اسپری قوی آب IPX5~IPX6 و تزریق آب IPX8 قابل استفاده است

(ب) محدوده جریان: 10~100 لیتر در دقیقه(ج) دقت جریان: ±0.5 لیتر در دقیقه

(د) فلومتر: فلومتر توربینی

(ه) پمپ آب: پمپ سانتریفیوژ فولاد ضد زنگ

7. تامین آب با جریان کم:

(الف)

برای تست ضد آب IPX1~IPX4 قابل استفاده است

(ب)

محدوده جریان: 1~10 لیتر در دقیقه

تشخیص دما: PIDدقت جریان: ±0.5 لیتر در دقیقه

کنترلر: PLC میتسوبیشی(د)

رابط کاربری دوستانه: صفحه لمسی رنگی 7 اینچی8. مخزن ذخیره آب:

(الف)

عملکرد کنترل: تامین آب با دمای ثابت، تامین آب با جریان ثابت، تامین آب با فشار ثابت و کنترل زمان تست.(ب)

حجم: تقریباً 500 لیتر

تشخیص دما: PIDابعاد: عرض 600 میلی متر * عمق 650 میلی متر * ارتفاع 1500 میلی متر

کنترلر: PLC میتسوبیشیپنجره مشاهده: پنجره شیشه ای سکوریت

رابط کاربری دوستانه: صفحه لمسی رنگی 7 اینچیابعاد پنجره مشاهده: عرض 200 میلی متر * ارتفاع 1250 میلی متر

عملکرد کنترل: تامین آب با دمای ثابت، تامین آب با جریان ثابت، تامین آب با فشار ثابت و کنترل زمان تست.گیج عمق: فولاد ضد زنگ

عملکرد حفاظتی: حفاظت از نشتی، حفاظت از اضافه بار، حفاظت از اتصال کوتاهارتفاع گیج عمق: 1200 میلی متر، دقت 1 میلی متر

13. جنس بدنه: آلیاژ آلومینیوم صنعتیکنترل سطح مایع: سوئیچ شناور + لوله سرریز

15. منبع تغذیه:(الف)

فاصله بالابر: 0~1200 میلی متر(ب)

ابعاد براکت: طول 400 میلی متر * عرض 400 میلی متر

تشخیص دما: PIDوزن بار براکت: 100 کیلوگرم10. کنترل IPX8

کنترلر: PLC میتسوبیشیمحدوده فشار: 0~0.6 مگاپاسکال

رابط کاربری دوستانه: صفحه لمسی رنگی 7 اینچیمحدوده زمان: 0~999999 ثانیه

11. کابینت کنترل:

تشخیص دما: PIDتشخیص جریان: بازخورد سیگنال جریان از طریق فلومتر الکترونیکی

کنترلر: PLC میتسوبیشیتنظیم جریان: روی صفحه لمسی تنظیم می شود

(ج)

تشخیص دما: PID(د)

کنترلر: PLC میتسوبیشی(ه)

رابط کاربری دوستانه: صفحه لمسی رنگی 7 اینچی(و)

عملکرد کنترل: تامین آب با دمای ثابت، تامین آب با جریان ثابت، تامین آب با فشار ثابت و کنترل زمان تست.(ز)

عملکرد حفاظتی: حفاظت از نشتی، حفاظت از اضافه بار، حفاظت از اتصال کوتاه12. فیلتر: پوسته فولاد ضد زنگ، هسته فیلتر ریز

13. جنس بدنه: آلیاژ آلومینیوم صنعتی14. ابعاد خارجی: 1400 میلی متر * 750 میلی متر * 1600 میلی متر

15. منبع تغذیه:سه فاز AC 380 ولت، 50 هرتز

عکس برای مرجع:

6. مخزن غوطه وری عمیق

اطلاعات محصول:

مخزن غوطه وری عمیق مطابق با IEC60529 IPX8 طراحی و ساخته شده است. پارامترهای فنی:

دقت فشار سنج: درجه 0.25، محدوده: 6 بار.

1. حداکثر فشار حد: 5 بار.
2. حفاظت از فشار: حفاظت از سوئیچ فشار.
3. اتصال به تجهیزات تامین آب با اتصال شلنگ فولادی فشار بالا 3/4 اینچ
4. عکس برای مرجع:
5. 7. صفحه گردان
6. اطلاعات محصول:
7. صفحه چرخان قابل شیب دار لوازم جانبی ضروری برای تست IPX1~IPX6 است.
8. قطر صفحه گردان

زاویه قابل شیب
