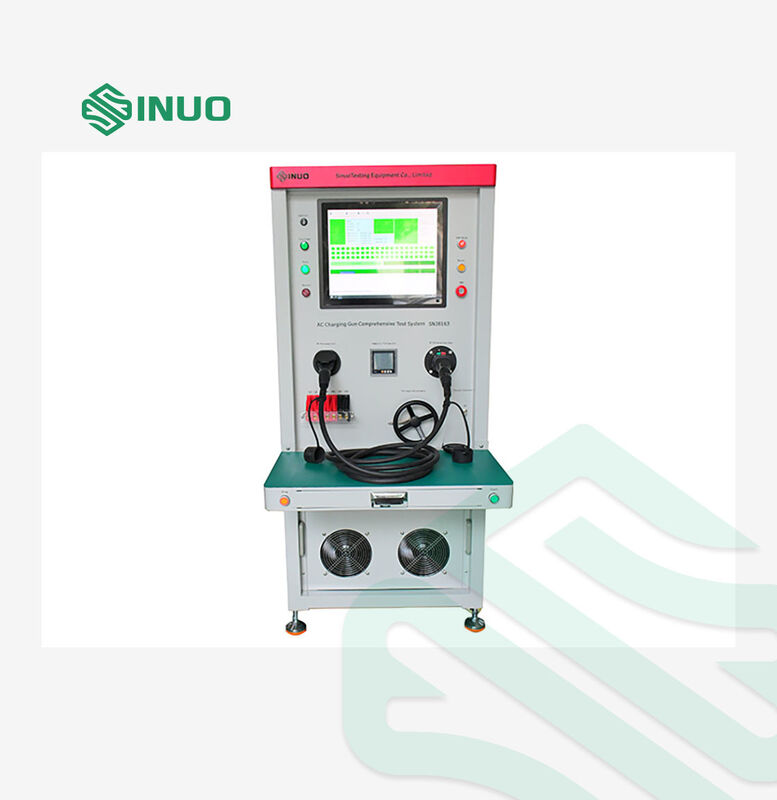

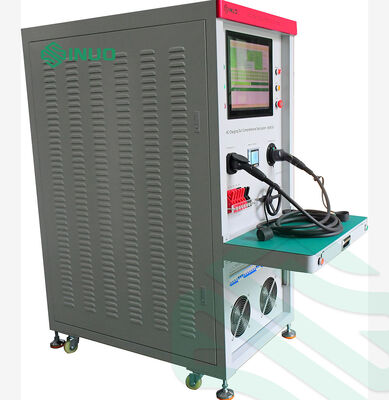

IEC 62196-1 سیستم آزمون جامع اسلحه شارژ AC

این دستگاه دارای یک اسکنر برای خواندن بارکد یا کدهای QR روی نمونه های آزمایشی است.

قبل از آزمایش محصول را اسکن کنید. پس از آزمایش، کد اسکن شده به طور خودکار با رکورد آزمایش مرتبط می شود و قابلیت ردیابی را ممکن می کند.

تست های شکست، پیوستگی، اتصال کوتاه و ترتیب سیم کشی از طریق اسکن ورودی/خروجی PLC انجام می شود.

PLC به طور خودکار عبور / شکست را تعیین می کند.

1 – 5000 Ω، دقت: 1%

حد بالا و پایین را می توان برای تعیین کیفیت محصول تنظیم کرد.

دوشاخه AC 16A:RC فشرده نشده: 680Ω، فشار داده شده RC+R4: 3.38 kΩدوشاخه AC 32A:RC فشرده نشده: 220Ω، RC+R4 فشرده: 3.52 کیلو اهمدوشاخه AC 63A:RC فشرده نشده: 100Ω، RC+R4 فشرده: 3.4 kΩ

دقت اندازه گیری مقاومت باید به 1٪-2٪ برسد.

100 – 50000 Ω، دقت: 2%

حد بالا و پایین را می توان برای تعیین کیفیت تداوم تنظیم کرد

افت ولتاژ بین کانکتورها را تحت شرایط جریان نامی و اضافه بار اندازه گیری می کند.

ترانسفورماتور قابل تنظیم سه فاز داخلی: خروجی 0-380V، بار سه فاز قابل تنظیم 0-35A.

محدوده تست پشتیبانی شده:

• 3.3 کیلووات 16A تک فاز
• 7.4 کیلو وات 32 آمپر تک فاز 11 کیلو وات 16 آمپر سه فاز 22 کیلو وات 32 آمپر سه فاز

تک فاز: LN، LE، EN

سه فاز: L1/L2/L3/EN، L1/L2/L3/NE، N/L2/L3/E-L1، L1/N/L3/E-L2، L1/L2/N/E-L3

پارامترها:

1. ولتاژ تست: 100 - 1000 ولت DC (قابل تنظیم)

2. حد پایین: 1 M–1 GΩ (قابل تنظیم)

3. دقت: ± 5٪

4.Alarm هنگامی که مقاومت < مقدار تنظیم شده است

تک فاز: LN، LE، EN

سه فاز: L1/L2/L3/EN، L1/L2/L3/NE، N/L2/L3/E-L1، L1/N/L3/E-L2، L1/L2/N/E-L3

پارامترها:

1. ولتاژ تست: AC 0 – 5 kV / DC 0 – 6 kV (قابل تنظیم)

2. محدودیت جریان نشتی: AC 0.1 - 20 mA، DC 0.01 - 5 mA

3. دقت: ± 1.5٪ + 3 رقم

4. نمایش دیجیتال ولتاژ، تنظیم خودکار قابل برنامه ریزی

5. هشدار اگر جریان نشتی از مقدار تنظیم شده بیشتر شود

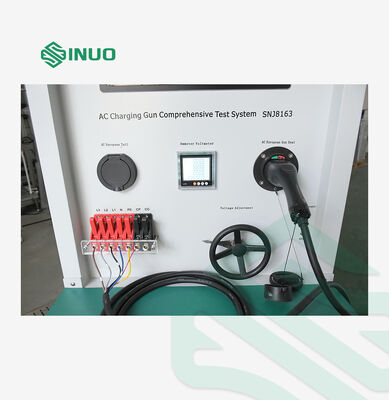

گیره دوشاخه AC خودرو اتحادیه اروپا، پایه دوشاخه AC اتحادیه اروپا، دوشاخه نگهدارنده AC GB،

نگهدارنده دوشاخه AC ایالات متحده

دستگاه پرس مخصوص مطابق با محصول آزمایشی، با گیره و

صفحه محافظ

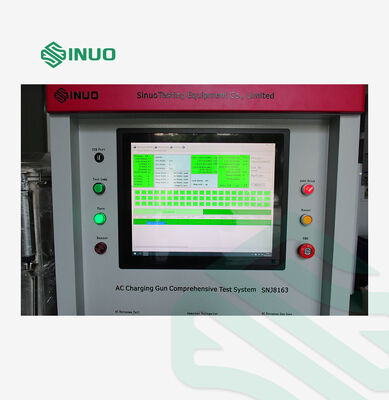

1.پشتیبانی از Win 7 و Win 10، تمام تنظیمات پارامتر را می توان از طریق نرم افزار پیکربندی کرد.

2. نتایج تست هر محصول برای دسترسی آسان، مشاهده و تجزیه و تحلیل در زمان واقعی در رایانه ذخیره می شود.

3. واسط‌های ارتباطی برای اتصال اختیاری به سیستم‌های MES محفوظ هستند و به داده‌های آزمایشی اجازه می‌دهند برای مدیریت و کنترل در پایگاه داده MES آپلود شوند.

3. داده های تست بلافاصله پس از تکمیل ذخیره می شود.

4. داده های تست ذخیره شده را می توان در قالب TXT یا Excel صادر کرد.

1. چرخ های موبایل با عملکرد قفل.

اتصال 2.MES: اختیاری، هزینه اضافی اعمال می شود.
