سیستم تست لرزش پیشرفته IEC & UN 38.3 با نیروی 3200 کیلوگرم

سیستم تست لرزش پیشرفته IEC & UN 38.3 با نیروی 3200 کیلوگرم

سیستم تست لرزش پیشرو در صنعت برای قابلیت اطمینان محصول
سیستم تست لرزش Sinuo SN553 برای شبیه سازی تنش های محیطی دنیای واقعی طراحی شده است و دوام و ایمنی قطعات حیاتی را تضمین می کند. از قطعات الکترونیکی خودرو و هوافضا گرفته تا باتری های لیتیومی (UN 38.3) و لوازم الکترونیکی مصرفی، این سیستم تحریک دقیق مورد نیاز برای مطابقت با استانداردهای GB, GJB, UL, JIS, IEC, و MIL-STD را فراهم می کند.

چرا سیستم SN553 را انتخاب کنیم؟

این سیستم خروجی توان بالا را با کنترل دیجیتال دقیق ترکیب می کند و یک راه حل کامل آماده برای آزمایشگاه ها و بخش های تضمین کیفیت تولید ارائه می دهد.

• آماده برای انطباق جهانی: از پیش پیکربندی شده برای مطابقت با استانداردهای بین المللی سختگیرانه از جمله UN 38.3 (بند 4.3)، IEC 62133-1:2017 و IEC 62133-2:2017.

• ظرفیت نیروی بالا: نیروی سینوسی/تصادفی 3,200 کیلوگرم را ارائه می دهد که قادر به تست بارهای سنگین (تا 400 کیلوگرم) با حداکثر شتاب 100G است.

• حالت های تست متنوع: از تست های جاروب سینوسی، تصادفی و شوک کلاسیک در محدوده فرکانسی 1 تا 2700 هرتز پشتیبانی می کند.

اجزای کلیدی سیستم و مزایای فنی

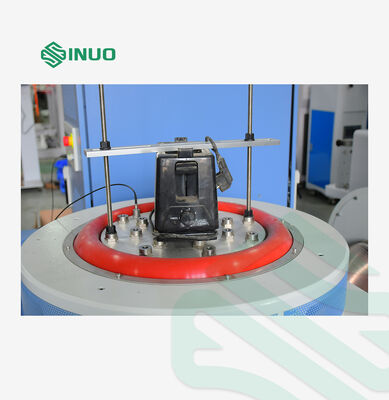

1. ژنراتور تحریک الکترومغناطیسی (A30S34)

• ساختار مستحکم: دارای سیستم هدایت محوری دو بلبرینگی برای کاهش تداخل متقابل دینامیکی و چرخش، تضمین دوام در شرایط تنش بالا.

• خنک کننده کارآمد: از کانال هوای لانه زنبوری و طراحی فن کم صدا برای حفظ پایداری حرارتی در طول تست های طولانی مدت استفاده می کند.

• مشخصات کلیدی: حداکثر جابجایی 51 میلی متر p-p؛ قطر سیم پیچ متحرک Ф342 میلی متر؛ نشتی شار <10 گاوس.

2. تقویت کننده توان سوئیچینگ دیجیتال (LA30K)

• راندمان بالا: از فناوری MOSFET/IGBT با PWM ضرب فرکانس سینوسی برای نسبت سیگنال به نویز بالا (>70dB) و اعوجاج کم استفاده می کند.

• خروجی توان: خروجی 40KVA با حفاظت سرو داخلی (حفاظت در برابر ولتاژ بیش از حد، جریان بیش از حد، دما) برای محافظت از تجهیزات شما.

3. کنترل کننده لرزش دیجیتال (VCSusb-2)

• کنترل با دقت بالا: DSP با نقطه شناور 32 بیتی با وضوح ADC 24 بیتی، کنترل حلقه بسته در زمان واقعی را مستقل از کامپیوتر تضمین می کند.

• رابط کاربری دوستانه: نرم افزار مبتنی بر ویندوز با تولید گزارش تست خودکار با یک کلیک (Word/PDF).

• ویژگی های ایمنی: شامل "پیش نمایش سیگنال کوچک" برای تأیید تنظیمات قبل از تست با تمام توان، به علاوه اینترلاک های توقف اضطراری.

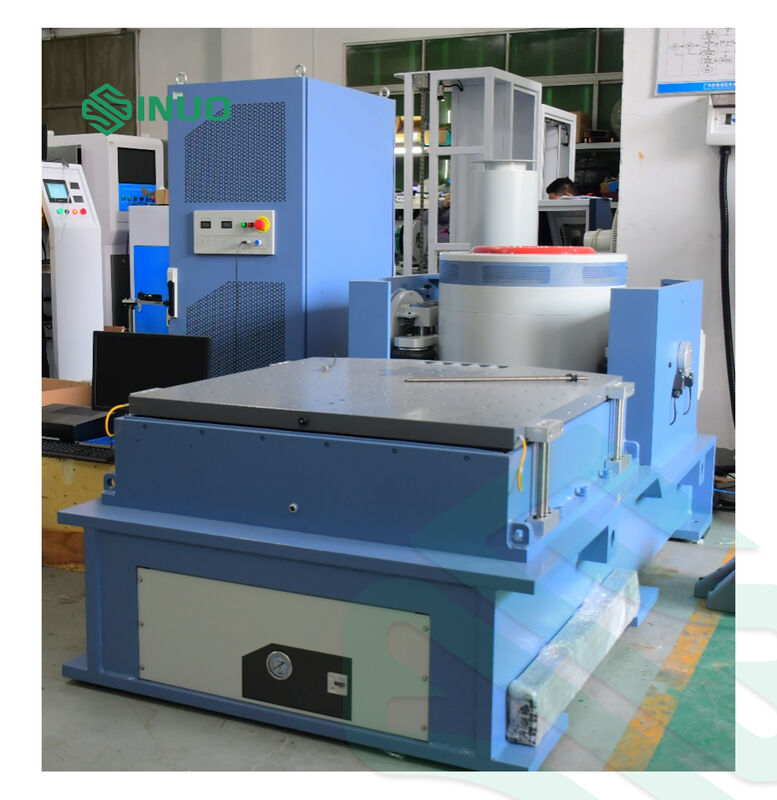

4. توسعه و فیکسچرینگ

• توسعه عمودی (VT100): میز آلیاژ منیزیم 1000x1000 میلی متر، سطح سخت شده، قابل استفاده تا 2000 هرتز.

• میز لغزنده افقی (HG100): طراحی لغزنده فیلم روغنی برای ظرفیت گشتاور واژگونی بالا، ایده آل برای نمونه های بزرگ یا با شکل نامنظم.

• مرکز خودکار: سیستم فوتوالکتریک تضمین می کند که سیم پیچ متحرک در حین بارگیری و تخلیه متعادل باقی می ماند.

  سیستم تست لرزش پیشرو در صنعت برای قابلیت اطمینان محصول
  سیستم تست لرزش Sinuo SN553 برای شبیه سازی تنش های محیطی دنیای واقعی طراحی شده است و دوام و ایمنی قطعات حیاتی را تضمین می کند. از قطعات الکترونیکی خودرو و هوافضا گرفته تا باتری های لیتیومی (UN 38.3) و لوازم الکترونیکی مصرفی، این سیستم تحریک دقیق مورد نیاز برای مطابقت با استانداردهای GB, GJB, UL, JIS, IEC, و MIL-STD را فراهم می کند.

  ---

  چرا سیستم SN553 را انتخاب کنیم؟

  این سیستم خروجی توان بالا را با کنترل دیجیتال دقیق ترکیب می کند و یک راه حل کامل آماده برای آزمایشگاه ها و بخش های تضمین کیفیت تولید ارائه می دهد.

  • آماده برای انطباق جهانی: از پیش پیکربندی شده برای مطابقت با استانداردهای بین المللی سختگیرانه از جمله UN 38.3 (بند 4.3)، IEC 62133-1:2017 و IEC 62133-2:2017.

  • ظرفیت نیروی بالا: نیروی سینوسی/تصادفی 3,200 کیلوگرم را ارائه می دهد که قادر به تست بارهای سنگین (تا 400 کیلوگرم) با حداکثر شتاب 100G است.

  • حالت های تست متنوع: از تست های جاروب سینوسی، تصادفی و شوک کلاسیک در محدوده فرکانسی 1 تا 2700 هرتز پشتیبانی می کند.

  ---

  اجزای کلیدی سیستم و مزایای فنی

  1. ژنراتور تحریک الکترومغناطیسی (A30S34)

  • ساختار مستحکم: دارای سیستم هدایت محوری دو بلبرینگی برای کاهش تداخل متقابل دینامیکی و چرخش، تضمین دوام در شرایط تنش بالا.

  • خنک کننده کارآمد: از کانال هوای لانه زنبوری و طراحی فن کم صدا برای حفظ پایداری حرارتی در طول تست های طولانی مدت استفاده می کند.

  • مشخصات کلیدی: حداکثر جابجایی 51 میلی متر p-p؛ قطر سیم پیچ متحرک Ф342 میلی متر؛ نشتی شار <10 گاوس.

  2. تقویت کننده توان سوئیچینگ دیجیتال (LA30K)

  • راندمان بالا: از فناوری MOSFET/IGBT با PWM ضرب فرکانس سینوسی برای نسبت سیگنال به نویز بالا (>70dB) و اعوجاج کم استفاده می کند.

  • خروجی توان: خروجی 40KVA با حفاظت سرو داخلی (حفاظت در برابر ولتاژ بیش از حد، جریان بیش از حد، دما) برای محافظت از تجهیزات شما.

  3. کنترل کننده لرزش دیجیتال (VCSusb-2)

  • کنترل با دقت بالا: DSP با نقطه شناور 32 بیتی با وضوح ADC 24 بیتی، کنترل حلقه بسته در زمان واقعی را مستقل از کامپیوتر تضمین می کند.

  • رابط کاربری دوستانه: نرم افزار مبتنی بر ویندوز با تولید گزارش تست خودکار با یک کلیک (Word/PDF).

  • ویژگی های ایمنی: شامل "پیش نمایش سیگنال کوچک" برای تأیید تنظیمات قبل از تست با تمام توان، به علاوه اینترلاک های توقف اضطراری.

  4. توسعه و فیکسچرینگ

  • توسعه عمودی (VT100): میز آلیاژ منیزیم 1000x1000 میلی متر، سطح سخت شده، قابل استفاده تا 2000 هرتز.

  • میز لغزنده افقی (HG100): طراحی لغزنده فیلم روغنی برای ظرفیت گشتاور واژگونی بالا، ایده آل برای نمونه های بزرگ یا با شکل نامنظم.

  • مرکز خودکار: سیستم فوتوالکتریک تضمین می کند که سیم پیچ متحرک در حین بارگیری و تخلیه متعادل باقی می ماند.

مشخصات فنی دقیق

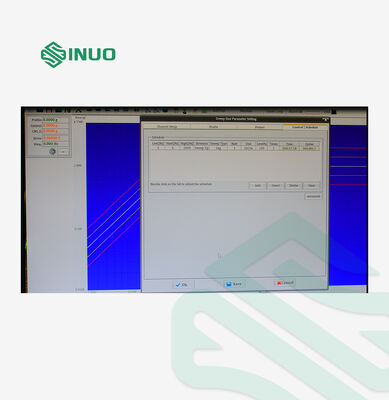

عملکرد نرم افزار

• کنترل تصادفی: تراز خودکار در زمان واقعی با دامنه دینامیکی >90dB؛ پشتیبانی از حداکثر 3200 خط طیفی.

• کنترل سینوسی: اعوجاج کم (< -100dB) با حالت های جاروب خطی/لگاریتمی.

• شوک کلاسیک: پشتیبانی از موج های نیمه سینوسی، ذوزنقه ای، دندانه اره ای و مثلثی با مدت پالس از 0.5 تا 3000 میلی ثانیه.

لوازم جانبی شامل

• مجموعه کامل کابل های اتصال و لوله های هوا

• دستورالعمل های عملیاتی، گزارش های بازرسی و دفترچه راهنمای نگهداری

• سنسور شتاب سیستم کالیبره شده

• آچار نوع T، آچار شش ضلعی، پیچ گوشتی و گیره میله فشار لرزان
