تجهیزات تست رهایی از فشار لنگر کابل مجموعه کابل سمت B EVSE ویرایش 2 IEC 61851-23

تجهیزات تست رهایی از فشار لنگر کابل مجموعه کابل سمت B EVSE ویرایش 2 IEC 61851-23

نام تجاری:	Sinuo
شماره مدل:	snqc1007b
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	20 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

Calibration Certificate (Cost Additional)

گشتاور اعمال می شود:

ملاقات 0.6n • m ، 0.7n • m ، 1.4n • m ، 2.7n • m ، 5.4n • m ، 11.0n • m ، 16.3n • m مشخصات ， تحقق یا

کشش اعمال می شود:

مشخصات 160N ، 200N ، 240N ، 250N ، 500N را ملاقات کنید ، که با استفاده از وزن ها تحقق می یابد

فراوانی کششی:

1 بار/ثانیه

R100mm (ф200mm) 0.5 میلی متر

زمان کاربرد گشتاور:

0-99H59M59S

چرخه ها:

چرخه 1-999999

حفاظت از خرابی برق:

با عملکرد حافظه ذخیره داده های خاموش

حالت کار کنترل:

کنترل خودکار PLC ، عملکرد صفحه لمسی

جزئیات بسته بندی:

جعبه تخته سه لا

قابلیت ارائه:

20 مجموعه در ماه

برجسته کردن:

تجهیزات تست کاهش فشار کابل,تجهیزات تست EVSE مطابق با استاندارد IEC 61851-23

IEC 61851-23 EVSE Testing Equipment

توضیحات محصول

IEC 61851-23 Ed.2 EVSE Side B Cable Assembly Anchorage Strain Relief Test Equipment

IEC 61851-23 EV Charging Stations Cable Anchorage Test System EVSE Cable Pull & Torque Test Equipment

استانداردهای انطباق

طراحی و تولید شده مطابق با IEC 61851-23:2023 بند 11.6.102 و شکل 110، شکل 111 و جدول 114.

بررسی اجمالی محصول

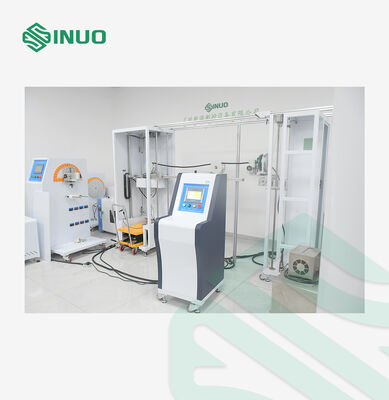

دستگاه تست نیروی کشش و گشتاور لنگر کابل (مدل SNQC1007B) یک سیستم تست با دقت بالا است که برای تولیدکنندگان EVSE و آزمایشگاه‌های معتبر که نیاز به تأیید انطباق قابل اعتماد و تکرارپذیر دارند، طراحی شده است. این سیستم که کاملاً مطابق با IEC 61851-23:2023، بند 11.6.102 توسعه یافته است، برای ارزیابی اینکه آیا مجموعه‌های کابل و ساختارهای لنگرگاه ایستگاه شارژ AC/DC EV می‌توانند در برابر نیروهای کششی و گشتاور مشخص شده بدون تجاوز از محدودیت‌های جابجایی مجاز مقاومت کنند، استفاده می‌شود.

SNQC1007B دارای کنترل هوشمند مبتنی بر PLC، اعمال نیرو با موتور و بارگذاری وزن دقیق است که خروجی نیروی پایدار، اندازه‌گیری دقیق و تکرارپذیری عالی تست را تضمین می‌کند. پارامترهای تست را می‌توان به طور انعطاف‌پذیر برای تطبیق با اندازه‌های مختلف کابل و الزامات تست پیکربندی کرد. یک ساختار مکانیکی قوی همراه با یک رابط لمسی بصری انسان و ماشین، عملکرد کارآمد و کاربرپسند را امکان‌پذیر می‌کند، حتی برای کاربرانی که برای اولین بار از آن استفاده می‌کنند.

با شبیه‌سازی دقیق استرس‌های کششی و پیچشی دنیای واقعی که در طول استفاده عادی به کابل‌های شارژ اعمال می‌شود، این دستگاه به تولیدکنندگان کمک می‌کند تا انطباق با الزامات ایمنی بین‌المللی سخت‌گیرانه را تأیید کنند. این دستگاه از توسعه زیرساخت‌های شارژ EV ایمن‌تر، قابل اطمینان‌تر و کاملاً منطبق پشتیبانی می‌کند، در حالی که خطرات صدور گواهینامه را کاهش می‌دهد و راندمان تست را بهبود می‌بخشد.

مشخصات فنی

محتوای تست	دستگاه تست رهایی از فشار لنگر کابل سمت B ایستگاه شارژ EV
طرحواره ساختار تجهیزات
حالت عملکرد کنترل	کنترل خودکار PLC، عملکرد صفحه لمسی
اعمال گشتاور	مشخصات 0.6N·m، 0.7N·m، 1.4N·m، 2.7N·m، 5.4N·m، 11.0N·m، 16.3N·m را برآورده می‌کند که با روی هم قرار دادن وزن‌ها محقق می‌شود.
حالت درایو	برقی

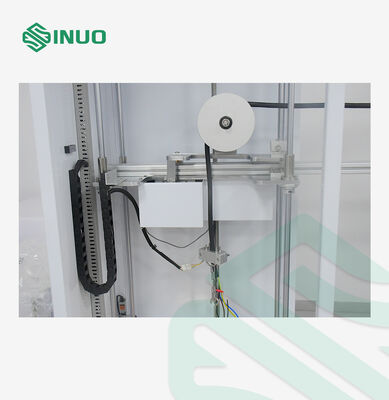

اعمال نیروی کشش	مشخصات 160N، 200N، 240N، 250N، 500N را برآورده می‌کند که با روی هم قرار دادن وزن‌ها محقق می‌شود.
چرخه‌های کشش	1-999999 چرخه، قابل تنظیم، پیش‌فرض 100±1 چرخه است

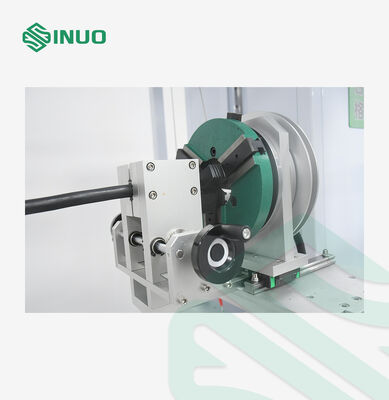

چرخ گشتاور	R100mm(Ф200mm) ±0.5mm
فرکانس کشش	1 بار در ثانیه، زمان کشش واقعی توسط سیگنال الکتریکی تشخیص داده می‌شود
فیکسچر	گیره جهانی، یک مجموعه
زمان اعمال گشتاور	0-99H59M59S، قابل تنظیم
محافظت در برابر قطع برق	با عملکرد حافظه ذخیره داده در هنگام قطع برق
پیکربندی اضافی	این تجهیزات دارای یک فیکسچر با ارتفاع قابل تنظیم از 500 تا 1200 میلی‌متر (یعنی موقعیت خروجی کابل) است که به آن اجازه می‌دهد تا نیازهای تست ایستگاه‌های شارژ با موقعیت‌های خروجی کابل مختلف را برآورده کند.
جدول انتخاب تطبیق وزن

جزئیات محصول
