EVSE Cable Anchorage Test Equipment with PLC Automatic Control for 160N-500N Pull Force and 0.6N•m-16.3N•m Torque Testing

EVSE Cable Anchorage Test Equipment with PLC Automatic Control for 160N-500N Pull Force and 0.6N•m-16.3N•m Torque Testing

نام تجاری:	Sinuo
شماره مدل:	snqc1007b
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	20 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

Calibration Certificate (Cost Additional)

گشتاور اعمال می شود:

ملاقات 0.6n • m ، 0.7n • m ، 1.4n • m ، 2.7n • m ، 5.4n • m ، 11.0n • m ، 16.3n • m مشخصات ， تحقق یا

کشش اعمال می شود:

مشخصات 160N ، 200N ، 240N ، 250N ، 500N را ملاقات کنید ، که با استفاده از وزن ها تحقق می یابد

فراوانی کششی:

1 بار/ثانیه

R100mm (ф200mm) 0.5 میلی متر

زمان کاربرد گشتاور:

0-99H59M59S

چرخه ها:

چرخه 1-999999

حفاظت از خرابی برق:

با عملکرد حافظه ذخیره داده های خاموش

حالت کار کنترل:

کنترل خودکار PLC ، عملکرد صفحه لمسی

جزئیات بسته بندی:

جعبه تخته سه لا

قابلیت ارائه:

20 مجموعه در ماه

برجسته کردن:

PLC Automatic Control EVSE Testing Equipment,160N-500N Pull Force Cable Anchorage Test System,0.6N•m-16.3N•m Torque EVSE Testing Equipment

160N-500N Pull Force Cable Anchorage Test System

0.6N•m-16.3N•m Torque EVSE Testing Equipment

توضیحات محصول

EV AC/DC Charging Station Cable Test EVSE Cable Anchorage Testing Equipment

IEC 61851-23 Cable Anchorage Test System EVSE Cable Pull & Torque Test Equipment

Compliance Standards

Designed and manufactured according to IEC 61851-23:2023 clause 11.6.102 and Figure 110, Figure 111 and Table 114.

Product Overview

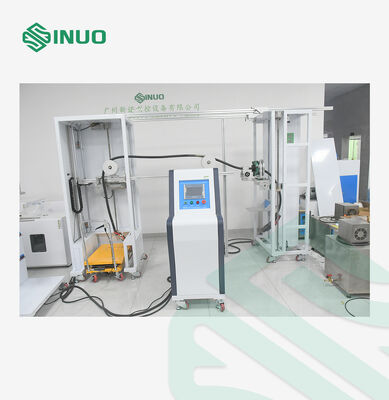

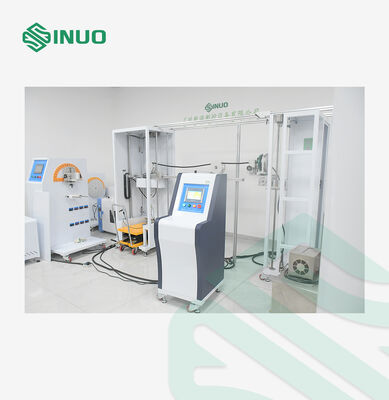

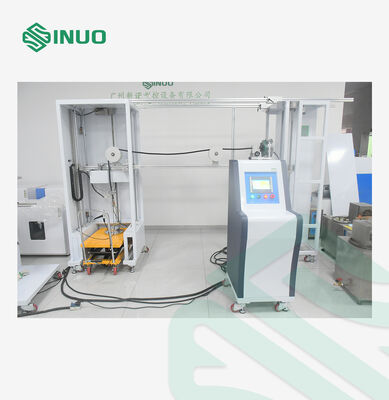

The Cable Anchorage Pull Force and Torque Test Apparatus (Model SNQC1007B) is a high-precision testing solution engineered for manufacturers and laboratories seeking reliable EVSE compliance. Developed strictly according to IEC 61851-23:2023 clause 11.6.102, this system evaluates whether EV AC/DC charging station cables and anchorage structures can withstand specified tensile forces and torque without exceeding displacement limits.

Equipped with PLC intelligent control, motor-driven force application, and precision weight loading, the SNQC1007B delivers stable, repeatable, and highly accurate test results. Its customizable parameters, durable mechanical structure, and intuitive touch-screen interface make operation effortless even for first-time users.

By realistically simulating real-world pull and twist conditions, this apparatus ensures that charging stations meet stringent international safety standards—helping manufacturers guarantee safer, more reliable, and fully compliant EV charging infrastructure.

Technical Specifications

Test Content	EV Charging Station Cable Pull and Torque Tests
Equipment Structure Schematic
Control Operation Mode	PLC automatic control, touch screen operation
Torque Application	Meets 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m specifications, realized by superposition of weights
Drive Mode	Electric
Pull Force Application	Meets 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights
Pull Cycles	1-999999 cycles, can be preset, default is 100±1 cycles

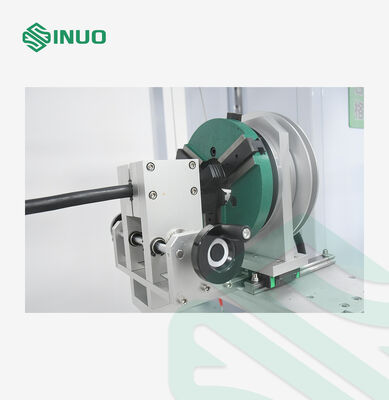

Torque Wheel	R100mm(Ф200mm) ±0.5mm
Tensile Frequency	1 time/s, the actual pull time is detected by electrical signal
Fixture	Universal clamp, one set
Torque Application Time	0-99H59M59S, can be preset
Power Failure Protection	With power-off data storage memory function

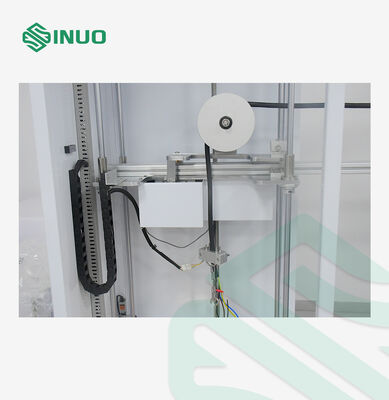

Additional Configuration	The equipment features an adjustable fixture height ranging from 500 to 1200 mm (i.e., the cable outlet position), allowing it to meet the testing requirements of charging stations with different cable outlet positions.
Weight Matching Selection Table

Product Details
