IEC 61851-23 سیستم آزمایش لنگرگیری کابل EVSE تجهیزات آزمایش کشش و چرخش کابل

IEC 61851-23 سیستم آزمایش لنگرگیری کابل EVSE تجهیزات آزمایش کشش و چرخش کابل

نام تجاری:	Sinuo
شماره مدل:	snqc1007b
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	20 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

Calibration Certificate (Cost Additional)

کشش اعمال می شود:

مشخصات 160N ، 200N ، 240N ، 250N ، 500N را ملاقات کنید ، که با استفاده از وزن ها تحقق می یابد

گشتاور اعمال می شود:

ملاقات 0.6n • m ، 0.7n • m ، 1.4n • m ، 2.7n • m ، 5.4n • m ، 11.0n • m ، 16.3n • m مشخصات ， تحقق یا

R100mm (ф200mm) 0.5 میلی متر

فراوانی کششی:

1 بار/ثانیه

چرخه ها:

چرخه 1-999999

زمان کاربرد گشتاور:

0-99H59M59S

حالت کار کنترل:

کنترل خودکار PLC ، عملکرد صفحه لمسی

حفاظت از خرابی برق:

با عملکرد حافظه ذخیره داده های خاموش

جزئیات بسته بندی:

جعبه تخته سه لا

قابلیت ارائه:

20 مجموعه در ماه

برجسته کردن:

IEC 61851-23 سیستم آزمایش لنگرگیری کابل,تجهیزات آزمایش کشش کابل EVSE,تجهیزات آزمایش گشتاور برای EVSE

EVSE cable pull test equipment

torque test equipment for EVSE

توضیحات محصول

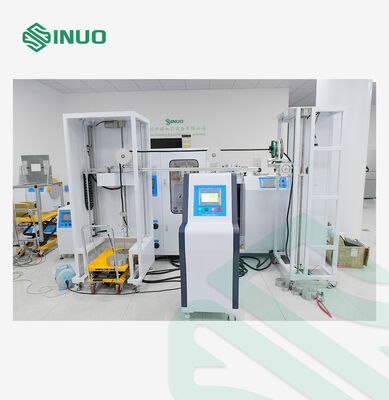

IEC 61851-23 سیستم آزمایش لنگرگیری کابل EVSE تجهیزات آزمایش کشش و چرخش کابل

استانداردها و بند های رعایت شده

آن مطابق با IEC 61851-23:2023 بند 11 طراحی و تولید شده است.6.102 و شکل 110، شکل 111 و جدول 114

محصول oمشاهده

دستگاه آزمایش نیروی کشش و تورک لنگر کابل (مدل SNQC1007B) یک راه حل آزمایش با دقت بالا است که برای تولید کنندگان و آزمایشگاه هایی که به دنبال مطابقت قابل اعتماد EVSE هستند طراحی شده است.به طور دقیق مطابق IEC 61851-23 توسعه داده شده است:2023 بند 116.102، این سیستم ارزیابی می کند که آیا کابل های ایستگاه شارژ AC/DC EV و سازه های لنگرگیری می توانند با مقاومت در برابر نیروهای کششی و گشتاور مشخص شده بدون تجاوز از محدودیت های جابجایی مقاومت کنند.

مجهز به کنترل هوشمند PLC، اعمال نیروی محرک و بارگذاری وزن دقیق، SNQC1007B نتایج تست پایدار، قابل تکرار و بسیار دقیق را ارائه می دهد.پارامترهای قابل تنظیم آن، ساختار مکانیکی با دوام و رابط رابط لمسی بصری کار را حتی برای کاربران تازه کار آسان می کند.

با شبیه سازی واقع بینانه شرایط کشش و پیچیدگی در دنیای واقعی، این دستگاه تضمین می کند که ایستگاه های شارژ با استانداردهای ایمنی بین المللی سختگیرانه مطابقت داشته باشندقابل اعتمادتر، و زیرساخت های شارژ EV کاملا سازگار.

پارامتر فنی

محتوای آزمایش	آزمایشات کشش کابل و گشتاور ایستگاه شارژ EV
نمودار طرحی ساختار تجهیزات
حالت عملکرد کنترل	کنترل خودکار PLC، کار با صفحه لمسی
تورک اعمال شود	با توجه به مشخصات 0.6N·m، 0.7N·m، 1.4N·m، 2.7N·m، 5.4N·m، 11.0N·m، 16.3N·m، که با قرار دادن وزنه ها حاصل می شود
حالت درایو	برق
بکش و اعمال کن	مشخصات 160N، 200N، 240N، 250N، 500N را برآورده کنید، که با قرار دادن وزنه ها تحقق می یابد.
چرخه های کشش	1-999999 چرخه، می تواند از قبل تنظیم شود، پیش فرض 100±1 چرخه است
چرخ چرخش	R100mm(Ф200mm) ±0.5mm
فرکانس کشش	1 بار/ ثانیه، زمان کشیدن واقعی توسط سیگنال الکتریکی تشخیص داده می شود
دستگاه	کلیمپ جهانی، یک مجموعه
زمان استفاده از گشتاور	0-99H59M59S، می تواند از قبل تنظیم شود
حفاظت از قطع برق	با عملکرد حافظه ذخیره سازی داده های خاموش
پیکربندی اضافی	تجهیزات دارای ارتفاع قابل تنظیم در محدوده 500 تا 1200 میلی متر (یعنی موقعیت خروجی کابل) ،اجازه می دهد تا الزامات آزمایش ایستگاه های شارژ با موقعیت های مختلف کابل را برآورده کند.
جدول انتخاب تناسب وزن

جزئیات

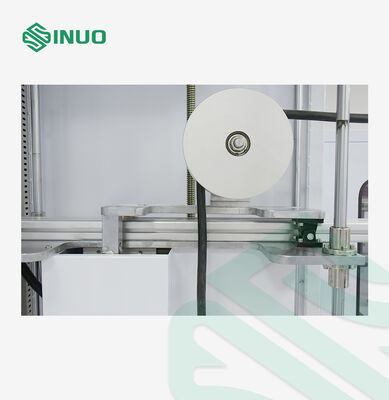

IEC 61851-23 سیستم آزمایش لنگرگیری کابل EVSE تجهیزات آزمایش کشش و چرخش کابل 2
