IPX3 IPX6 سیستم آزمایش اسپری آب قطعات خودرو

IPX3 IPX6 سیستم آزمایش اسپری آب قطعات خودرو

نام تجاری:	Sinuo
شماره مدل:	SN4416-1400
مقدار تولیدی:	1
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

اتاق بیرونی:

L1880*W4200*H2200mm

محفظه داخلی:

L1400 * W1400 * H1400 میلی متر

سرعت چرخان:

1 -5R در دقیقه (قابل تنظیم)

قطر چرخ دار:

200 میلی متر و 600 میلی متر

حداکثر تحمل بار گردان:

≤20 کیلوگرم

فاصله بین نمونه نازل:

در عرض 200 میلی متر

فاصله دیافراگم اسپری:

50 میلی متر

زاویه بین دو سوراخ:

120 درجه (IP3) 180 درجه (IP4)

جزئیات بسته بندی:

بسته بندی صادراتی

قابلیت ارائه:

10 ست در ماه

برجسته کردن:

IPX3 تست کننده اسپری آب خودرو,سیستم آزمایش نوزل جت IPX6,تست کننده ورود آب به قطعات خودرو

IPX6 jet nozzle test system

automotive component water ingress tester

توضیحات محصول

IPX3 IPX6 سیستم آزمایش اسپری آب قطعات خودرو

استانداردها و بند های رعایت شده

مطابق با IEC60529:1989 +A1:1999 +A2 است:2013آزمایش IPX3، IPX4، IPX5، IPX6، تصاویر 4 و 6.

خلاصه ی محصول

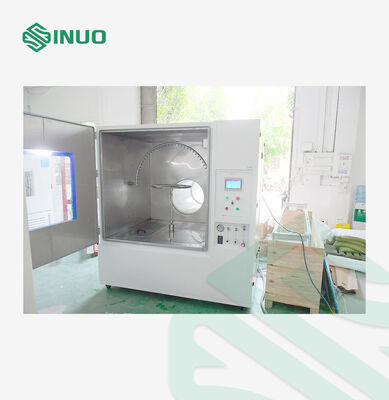

The IPX3–IPX6 Oscillating Tube and Jet Nozzle Waterproof Test Chamber is a high-precision environmental testing system designed to evaluate the water ingress protection performance of electrical and electronic products، محفظه ها و قطعات. مطابق با IEC 60529 (کد IP) ،این تجهیزات به دقت شرایط باران و جت آب قدرتمند را شبیه سازی می کند تا بررسی کند که آیا محصولات با امتیازات ضد آب مورد نیاز مطابقت دارند.

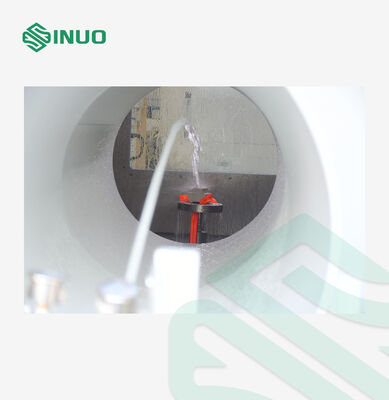

این اتاق مجهز به لوله های نوسان دهنده برای آزمایش های IPX3 و IPX4 و نوزل های جت اختصاصی برای آزمایش های IPX5 و IPX6 است که پوشش کامل شرایط اسپری آب استاندارد را تضمین می کند.یک سیستم تامین آب پایدار، زاویه پرش کنترل شده، سرعت جریان تنظیم شده و صفحه چرخش چرخش تضمین نتایج تست یکنواخت و قابل تکرار است.

با ساخت یک محفظه بیرونی فولادی رنگارنگ و یک اتاق داخلی از فولاد ضد زنگ SUS304 ، این سیستم مقاومت بسیار خوبی در برابر خوردگی و دوام طولانی مدت را ارائه می دهد.یک پنجره مشاهده شفاف بزرگ و روشنایی LED داخلی امکان نظارت در زمان واقعی بر کل فرآیند آزمایش را فراهم می کند.

این اتاق آزمایش به طور گسترده ای برای روشنایی بیرونی، لوازم خانگی، قطعات خودرو، کابینت های الکتریکی و سایر محصولات الکترونیکی و الکتریکی استفاده می شود.به عنوان یک ابزار ضروری برای تأیید طراحی محصول، بازرسی کیفیت، تست صدور گواهینامه، و پذیرش کارخانه.

با ارزیابی دقیق عملکرد ضد آب در محیط های شبیه سازی شده باران طبیعی و جت آب، اتاق آزمایش ضد آب IPX3 IPX6 به تولید کنندگان کمک می کند تا قابلیت اطمینان محصول را بهبود بخشند.اطمینان از انطباق با استانداردهای بین المللی، و خطر شکست در زمینه را کاهش دهد.

پارامترهای فنی

شرایط استفاده	شرایط زیر توسط کاربر تضمین می شود و اتصال مربوطه تکمیل می شود.
استفاده از فضا	زمين صافه، تخليه آب صافه، کف و ديوار ضد آب هستن، ظرفیت حمل زمین حداقل 200kg/m2 است. هواي خوب هيچ ارتعاش قوي اي در اطراف دستگاه وجود نداره هیچ میدان الکترومغناطیسی قوی در اطراف دستگاه وجود ندارد مواد قابل احتراق، انفجاری، خوردنی و گرد و غبار در اطراف تجهیزات فضای مناسب برای استفاده و نگهداری در اطراف تجهیزات باقی می ماند: پشت، سمت چپ و راست، بالای تجهیزات: 800 میلی متر؛ سمت جلو تجهیزات: 1400 میلی متر
شرایط محیط زیست	دمای: 5°C~35°C رطوبت نسبی: ≤85% فشار هوا:86kPa106kPa
شرایط تامین برق
ولتاژ، فرکانس	AC400V؛ 50Hz؛ سه فاز چهار سیم + سیم حفاظتی زمین
قدرت	5.0kW
مقاومت محافظت از زمین	مقاومت زمین گیری سیم محافظت کننده زمین گیری کمتر از 4Ω است
سوئیچ برق	1. کاربر نیاز به تنظیم سوئیچ هوا محافظت از نشت از ظرفیت مربوطه برای تجهیزات در محل نصب داردو سوئیچ باید مستقل از دستگاه استفاده شود. 2استفاده از سوئيچ چاقو و يا سوکت برق ممنوعه 3. سوئیچ هوا محافظت از نشت بیش از 2 متر از تجهیزات فاصله ندارد.
منبع آب	1کاربر نیاز به تنظیم منبع آب برای تجهیزات در محل نصب دارد، فشار آب کمتر از 0.2Mpa نیست و شیر 4 نقطه نصب می شود. 2موقعیت شیر آب بیش از 2 متر از تجهیزات فاصله ندارد. 3. لوله آب نوع DN15 است، اگر اتصال آب مشتری نوع مختلف است، مشتری نیاز به آماده کردن یک آداپتور.

پارامترهای اساسی
ابعاد مجاز محصولات	طول و عرض ≤1000mm، ارتفاع ≤100mm
اندازه اتاق بیرونی	L1880W4200H2200mm
اندازه اتاق داخلی	L1400W1400H1400mm
سرعت چرخ دار	1-5r/min (قابل تنظیم)
قطر چرخ دار	¢200mm و 600mm
روش چرخش چرخ دار	همیشه مثبت / مثبت و منفی جایگزین
حداکثر حمل بار چرخ دار	≤20 کیلوگرم
زمان آزمون	0-999 دقیقه
روش تنظیم جریان	به صورت دستی تنظیم جریان با تنظیم اندازه گیری جریان در پانل

منبع برق برای نمونه	تنظیم شده با یک سوکت ضد آب در داخل اتاق برای مشتری به قدرت در نمونه در طول آزمایش
تامین آب برای آزمایش	با یک مخزن آب داخلی حدود 90 لیتر، آب می تواند بازیافت شود
وزن کل	حدود 450 کيلوگرم
محل مورد نیاز سایت	4.4m ((D) * 2.2m ((W) * 2.4m ((H)
IPX34 پارامترهای لوله های نوسان
لوله نوسان	R200mm و R400mm و R600mm
فاصله بین نمونه نوزل	در عرض 200 میلی متر
فاصله باز شدن آب پاشی	50 میلی متر
زاویه نوسان لوله	±60° (IPX3) تقریباً ±160° ((IPX4) (توجه: استاندارد نیاز به IPX3:120 °؛ IPX4: تقریبا 360 °، اما به دلیل وجود دارد turntable تحت لوله نوسان در طول آزمایش، بنابراین 360 ° نمی تواند در طول آزمایش واقعی، اگر بدون turntable،پس از آن می توان 360° را به دست آورد)
زاویه بین دو سوراخ	120° ((IP3) 180° ((IP4)
سوراخ سوزن	φ0.4 میلی متر
سرعت نوسان	IPX3: 15 بار/ دقیقه؛ IPX4: 5 بار/ دقیقه
جریان آب هر سوراخ	0.07 لیتری/دقیقه +5%
فشار اسپری	80 تا 150Kpa
