300kN Crush & Nail Penetration Tester اتاق آزمایش ایمنی باتری

300kN Crush & Nail Penetration Tester اتاق آزمایش ایمنی باتری

نام تجاری:	Sinuo
شماره مدل:	SN554B-30T
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	1 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

اندازه باتری:

300*300*250 میلی متر

وزن باتری:

18-30 کیلوگرم

فضای آزمایشی:

1000×1000×1000 میلی‌متر (W*D*H)

ابعاد تجهیزات:

1200×1500×1850 میلی متر

له کردن سرعت طب سوزنی:

0.1-83mm/s (قابل تنظیم)

ساختار تجهیزات:

ساختار نوع جعبه

دامنه فشار:

1 تا 300 کیلونیوتن

جابجایی:

0 تا 300 میلی متر

جزئیات بسته بندی:

دیگر

قابلیت ارائه:

1 ست در ماه

برجسته کردن:

تست کننده خرد شدن باتری 300kN,اتاق نفوذ ناخن باتری EV,تجهیزات آزمایش ایمنی باتری

EV battery nail penetration chamber

battery safety test equipment

توضیحات محصول

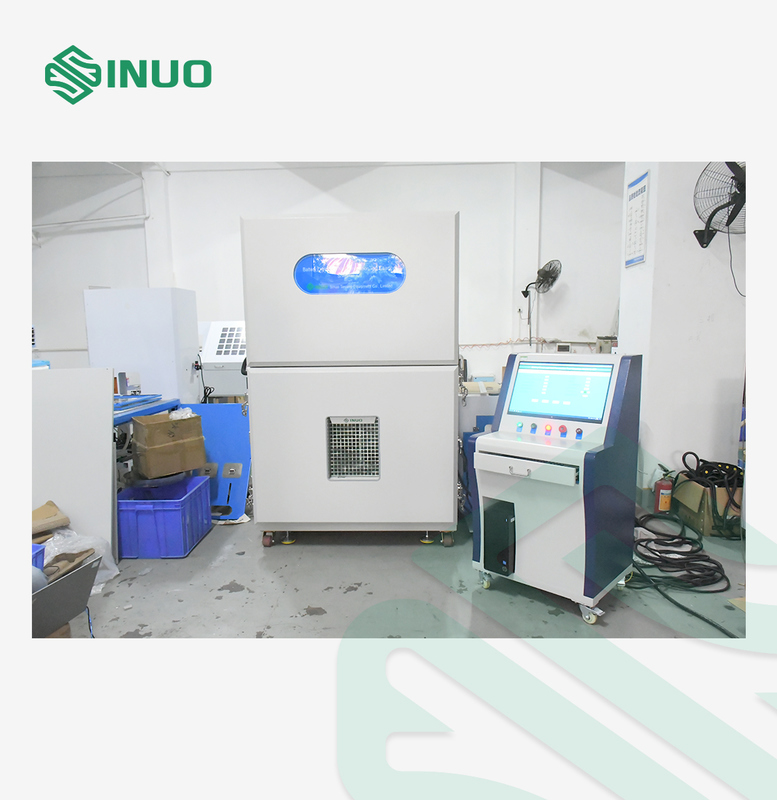

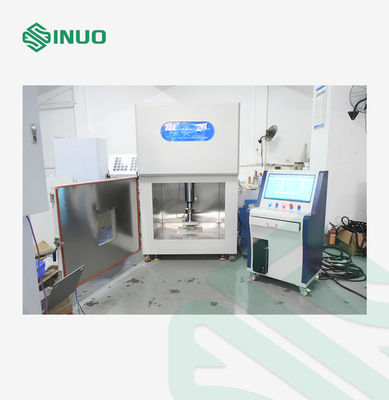

300kN Crush & Nail Penetration Tester اتاق آزمایش ایمنی باتری

استانداردها و بند های رعایت شده

با استاندارد SAE J2464 مطابقت دارد (بند 4.3.3.1: آزمون نفوذ؛ بند 4.3.6.1: آزمون خرد کردن) ، AIS 038 آزمایش خرد کردن در صفحه شماره 79 از 106 cl.no. 3.2، آزمون نفوذ ناخن در صفحه شماره 101 از 106 cl.no 3.3.2 (الف) ، IEC62133-2012، IS0 12405-4:2018، و غیره

خلاصه تجهیزات

اتاق تست شکستن باتری و نفوذ ناخن یک سیستم آزمایش ایمنی با دقت بالا است که برای سلول های تک و ماژول های باتری قدرت طراحی شده است. با حداکثر نیروی 300kN،این تست کننده پیشرفته با دقت ایمنی باتری را در شرایط شدید ارزیابی می کند.، از جمله سیناریوهای خرد کردن، تغییر شکل و مدار کوتاه.

این سیستم مجهز به کنترل ولتاژ، نیروی، جابجایی و سرعت در زمان واقعی است و کنترل دقیق را در طول آزمایش تضمین می کند.نرم افزار بصری اجازه می دهد تا شما را به تنظیم شرایط آزمایش بر اساس فشار، تغییر شکل یا ولتاژ به صورت جداگانه یا به صورت ترکیبی و به طور خودکار آزمایش را متوقف می کند.

مادربرد کنترل اختصاصی تمام داده های حیاتی را ثبت می کند و بلافاصله با کامپیوتر ارتباط برقرار می کند، که امکان ردیابی آسان داده ها، مقایسه و تولید گزارش را فراهم می کند.ایده آل برای تولید کنندگان باتری و آزمایشگاه های تحقیق و توسعه، این آزمایش کننده اطمینان از انطباق با استانداردهای ایمنی بین المللی را در حالی که نتایج قابل اعتماد و قابل تکرار را ارائه می دهد.

پارامترهای فنی

اندازه سلول باتری کاربر	حداکثر اندازه (طول × عرض × ارتفاع): 300300250mm، وزن: 18kg-30kg
فضای آزمایش	1000×1000×1000mm (عرض، عمق و ارتفاع)
قدرت	25KW
ابعاد	1200×1500×1850mm (عرض، عمق و ارتفاع، مشمول طراحی واقعی)
وزن (تقریبا)	۸۰۰ کیلوگرم
دریچه خروجی دود	درب خروجی دود 100mm در قطر است
سوراخ آزمایش	یک سوراخ 50 میلی متری در هر طرف باز می شود
محدوده فشار	۱٫۳۰۰kN، حداکثر محدوده حسگر ۳۰۶kN
روش رانش	موتور سرو +برقی
وضوح فشار	0.01kN
دقت فشار	±1%FS
زمان نگه داشتن فشار	0~99min59s، قابل تنظیم است
سرعت اکوپونکتوری خرد	0.1-83mm/s (قابل تنظیم)
دقت سرعت	0.1mm/s~5mm/s، دقت ±0.05mm/s؛ 5mm/s~83mm/s، دقت ±0.1mm/s
وضوح سرعت	≤0.01mm/s
جابجایی	0 ≈ 300 میلی متر
دقت جابجایی	±0.1mm

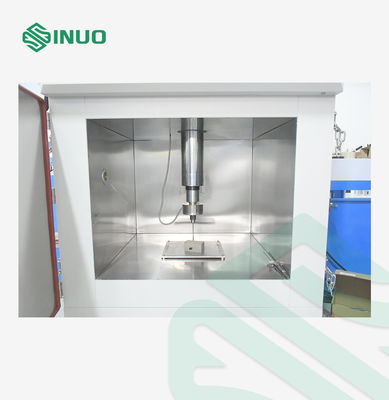

سوزن فولادی	1) مشخصات: Φ3mm، Φ4mm، Φ5mm، Φ6mm، Φ8mm، Φ20mm 2) طول: L=200mm 3) مواد: درمان حرارتی فولاد 4) زاویه: 45°~60° 5) مقدار: هر کدام 2 عدد
تبدیل واحد	Kgf، N، kN
سر شکسته	1، R75 * 250mm نیمه سیلندر، آسان برای جدا کردن. 2، 2R75 * 250mm نیمه سیلندر، آسان برای جدا کردن.
سر خردکن مسطح	با یک سر صاف خرد کننده 1. نصف سیلندر خرد کردن سر: شعاع 100mm است، یعنی، R100mm * 250mm. 2. سرِ مسطح رو خرد کن
جهت سوزن خرد	از بالا تا پايين شليک و طب سوزني
نشان دادن قدرت	صفحه نمایش کامپیوتر
رزولوشن سنسور	1/10000
سیستم ثبت دمای	فرکانس گرفتن دما: 100ms
	محدوده بدست آوردن دمای 0+1000°C
	دما: 0.1°C
	کانال بدست آوردن دمای: 2 کانال
	دقت اندازه گیری دمای: ±0.5°C
سیستم جذب ولتاژ	فرکانس نمونه گیری ولتاژ: 100ms
	دقت بدست آوردن ولتاژ: ≤±0.5%FS
	رزولوشن: 10mV
	محدوده بدست آوردن ولتاژ: 0 ~ 100V
	کانال دریافت ولتاژ: 1 کانال
طول خط نمونه گیری	2 متر
فرکانس کسب	≥50 هرتز
شرایط قطع	فشار، ولتاژ و تغییر شکل را می توان به طور جداگانه تنظیم کرد و همزمان نظارت می شود. آزمایش می تواند تا زمانی که هر یک از یک یا چند متغیر به مقدار تنظیم شده برسد متوقف شود.
ساختار تجهیزات	ساختار نوع جعبه
منبع برق	380 ولت
روش کنترل	کنترل از راه دور کامپیوتر، فاصله ≥10m

جزئیات

300kN Crush & Nail Penetration Tester اتاق آزمایش ایمنی باتری 0
