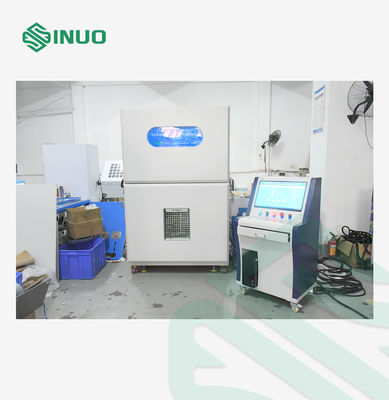

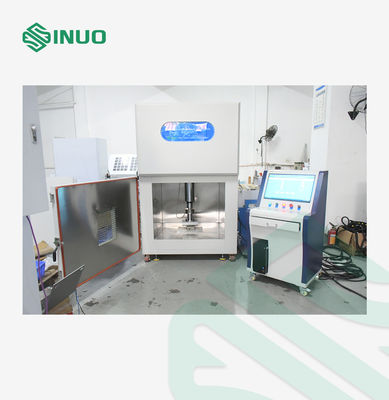

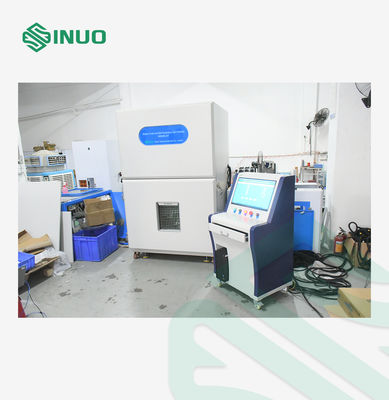

محفظه تست ایمنی باتری برای تست لهیدگی و نفوذ میخ باتری، تجهیزات تست ایمنی باتری 300 کیلو نیوتن

اتاق آزمایش شکستن باتری و نفوذ ناخن تجهیزات آزمایش ایمنی باتری 300kN

استانداردها و بند های رعایت شده

با استاندارد SAE J2464 مطابقت دارد (بند 4.3.3.1: آزمون نفوذ؛ بند 4.3.6.1: آزمون خرد کردن) ، AIS 038 آزمایش خرد کردن در صفحه شماره 79 از 106 cl.no. 3.2، آزمون نفوذ ناخن در صفحه شماره 101 از 106 cl.no 3.3.2 (الف) ، IEC62133-2012، IS0 12405-4:2018، و غیره

خلاصه تجهیزات

1نرم افزار تست دارای یک عملکرد بدست آوردن ولتاژ است: با توجه به الزامات آزمایش یک باتری واحد،تا زمانی که پوسته باتری شکسته شود یا باتری به شارژ کوتاه برسد ( ولتاژ داخلی باتری به 0V تبدیل می شود)، تغییر ولتاژ باتری در طول آزمایش به طور خودکار جمع آوری می شود. هنگامی که ولتاژ صفر است، دستگاه به طور خودکار آزمایش را متوقف می کند.

2بر اساس الزامات آزمایش باتری قدرت: سیستم آزمایش می تواند ابتدا به 30٪ از اندازه ماژول باتری (یعنی تغییر شکل) فشرده شود.یا یک ارزش فشار خاص را تنظیم کنید (مانند نیروی اکستروژن 20kN است)هنگامی که آزمایش اکستروژن به مقدار نیروی تنظیم شده و زمان فشار تنظیم شده نیز به دست می آید، دستگاه آزمایش را متوقف می کند.

3نمونه می تواند با توجه به هر یک از سه شرایط فشار، تغییر شکل و ولتاژ آزمایش شود.

4. سه حالت آزمایش می توانند به عنوان متغیرهای کنترل برای هر ترکیبی از شرایط استفاده شوند. یعنی، سه یا دو حالت آزمایش می توانند همزمان تنظیم شوند. اگر هر یک از شرایط برآورده شود،دستگاه آزمایش را متوقف می کند..

5. سیستم تست می تواند سرعت را در طول آزمایش نشان دهد. سرعت تست مورد نیاز برای آزمایش نیز می تواند در نرم افزار کامپیوتر تنظیم شود.

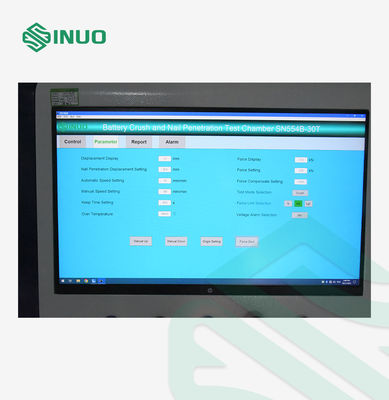

6. سیستم عامل کامپیوتر در جعبه مکالمه ویندوز پردازش می شود. حالت جدول را می توانید خودتان برنامه ریزی کنید. داده های تست در طول فرآیند ثبت می شود. این ذخیره سازی را فراهم می کند،عملکردهای مقایسه و ردیابی.

7. مادربرد کنترل تست اختصاصی می تواند نیروی، جابجایی و ولتاژ را در همان زمان ثبت کند. مادربرد کنترل در زمان واقعی دستورالعمل ها را به کامپیوتر ارسال می کند،و رابط کنترل خواهد شد ضبط و نظارت بر نیروی اکستروژن، درجه حرارت، ولتاژ، سرعت و تغییر شکل در زمان واقعی. برای تولید گزارش ها یا صادرات داده ها به طور مستقیم آسان است. کنترل مادربرد آسان برای کار است.

8. در طول آزمایش، عملکرد آزمایش را می توان با جمع آوری سیگنال های ولتاژ کنترل کرد. ولتاژ در طول آزمایش باتری تغییر می کند. یک مقدار ولتاژ مشخص را در سیستم آزمایش وارد کنید،و سيستم سيگنال بيرون ميارهآزمایش اکستروژن هنگامی که به مقدار ولتاژ تنظیم شده برسد متوقف می شود.

پارامترهای فنی

اندازه سلول باتری کاربر	حداکثر اندازه (طول × عرض × ارتفاع): 300*300*250mm، وزن: 18kg-30kg
فضای آزمایش	1000×1000×1000mm (عرض، عمق و ارتفاع)
ابعاد	1200×1500×1850mm (عرض، عمق و ارتفاع، مشمول طراحی واقعی)
ساختار تجهیزات	ساختار نوع جعبه
دریچه خروجی دود	درب خروجی دود 100mm در قطر است
سوراخ آزمایش	یک سوراخ 50 میلی متری در هر طرف باز می شود
روش کنترل	کنترل از راه دور کامپیوتر، فاصله ≥10m
روش رانش	موتور سرو +برقی
محدوده فشار	۱٫۳۰۰kN، حداکثر محدوده حسگر ۳۰۶kN
دقت فشار	±1%FS
وضوح فشار	0.01kN
زمان نگه داشتن فشار	0~99min59s، قابل تنظیم است
سرعت اکوپونکتوری خرد	0.1-83mm/s (قابل تنظیم)
دقت سرعت	0.1mm/s~5mm/s، دقت ±0.05mm/s؛ 5mm/s~83mm/s، دقت ±0.1mm/s
وضوح سرعت	≤0.01mm/s
جابجایی	0 ≈ 300 میلی متر
دقت جابجایی	±0.1mm

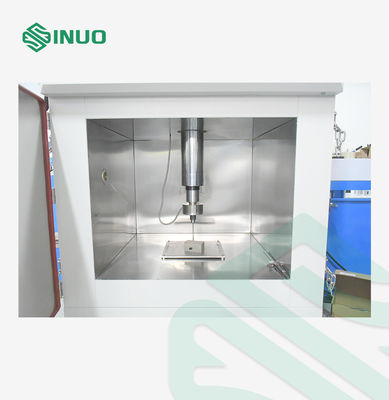

سوزن فولادی	1) مشخصات: Φ3mm، Φ4mm، Φ5mm، Φ6mm، Φ8mm، Φ20mm 2) طول: L=200mm 3) مواد:درمان گرما از فولاد 4) زاویه: 45°~60° 5) مقدار: هر کدام 2 عدد
جهت سوزن خرد	از بالا تا پايين شليک و طب سوزني

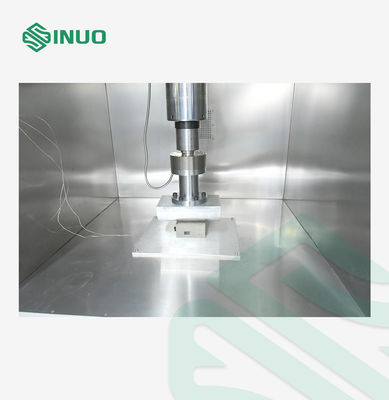

سر شکسته	1، R75 * 250mm نیمه سیلندر، آسان برای جدا کردن. 2، 2R75 * 250mm نیمه سیلندر، آسان برای جدا کردن.
سر خردکن مسطح	با یک سر صاف خرد کننده 1. نصف سیلندر خرد کردن سر: شعاع 100mm است، یعنی، R100mm * 250mm. 2. سرِ مسطح رو خرد کن
تکیه سوزن
نشان دادن قدرت	صفحه نمایش کامپیوتر
رزولوشن سنسور	1/10000
تبدیل واحد	Kgf، N، kN
سیستم ثبت دمای	محدوده بدست آوردن دمای 0+1000°C
	دما: 0.1°C
	دقت اندازه گیری دمای: ±0.5°C
	کانال بدست آوردن دمای: 2 کانال
	فرکانس گرفتن دما: 100ms
سیستم جذب ولتاژ	محدوده بدست آوردن ولتاژ: 0 ~ 100V
	دقت بدست آوردن ولتاژ: ≤±0.5%FS
	رزولوشن: 10mV
	کانال دریافت ولتاژ: 1 کانال
	فرکانس نمونه گیری ولتاژ: 100ms
طول خط نمونه گیری	2 متر
فرکانس کسب	≥50 هرتز
شرایط قطع	فشار، ولتاژ و تغییر شکل را می توان به طور جداگانه تنظیم کرد و همزمان نظارت می شود. آزمایش می تواند تا زمانی که هر یک از یک یا چند متغیر به مقدار تنظیم شده برسد متوقف شود.
قدرت	25KW
منبع برق	380 ولت
وزن (تقریبا)	۸۰۰ کیلوگرم
