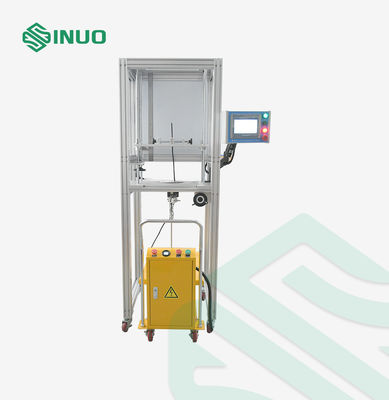

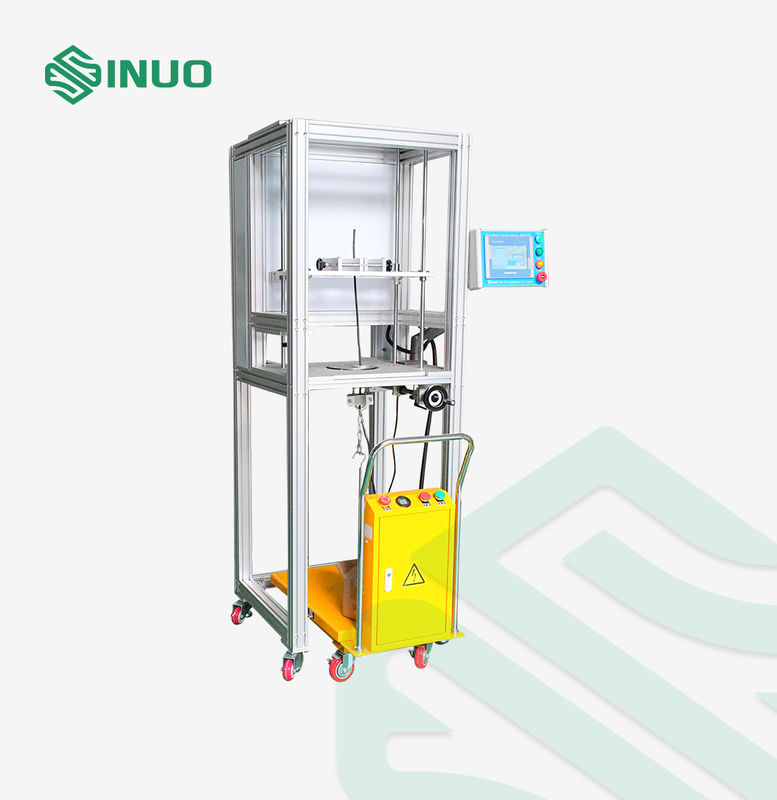

دستگاه تست دوام سیم بندر ترمینال دستگاه تست نیروی بندر ترمینال

دستگاه تست دوام سیم بندر ترمینال دستگاه تست نیروی بندر ترمینال

نام تجاری:	Sinuo
شماره مدل:	SNQC1012
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	t/t
توانایی عرضه:	20 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

ایستگاه تست:

یک ایستگاه

سرعت چرخش:

5 تا 15 دور در دقیقه

محدوده تنظیم ارتفاع:

250 ~ 800 میلی متر

روش تنظیم ارتفاع:

تنظیم دستی

کنترل و عملیات:

کنترل PLC، عملکرد صفحه نمایش لمسی

تعداد آزمایشات:

0-999999

قطر چرخش:

76 میلی متر

قطر اتوبوس:

6.4 ، 9.5 ، 12.7 ، 14.3 ، 15.8 ، 19.1 ، 22.2 ، 25.4 ، 28.6 ، 31.8 ، 34.9 ، 38.1 ، 44.5 ، 50.8 ، 54mm

جزئیات بسته بندی:

تخته سه لا

قابلیت ارائه:

20 مجموعه در ماه

برجسته کردن:

wire clamping terminal test device,terminal clamping force test machine,electric vehicle terminal durability tester

terminal clamping force test machine

electric vehicle terminal durability tester

توضیحات محصول

دستگاه تست دوام ترمینال بستن سیم دستگاه تست نیروی بستن ترمینال

استانداردها و بندهای رعایت شده

این دستگاه تست با بند 9.3.2.1، بند 9.3.2.3، بند 9.3.2.4 و جدول 26 و شکل 6 UL486A-B، IEC60947-1 و غیره مطابقت دارد.

بررسی اجمالی تجهیزات

نمونه ها و محدودیت ها: ترمینال های پیچی، ترمینال های بدون رزوه و کانکتورها.

هدف از آزمایش: بررسی اینکه آیا ترمینال های پیچی و ترمینال های بدون رزوه می توانند در برابر تنش های مکانیکی که در حین استفاده معمولی رخ می دهند، مقاومت کنند یا خیر. این دستگاه عمدتاً برای قضاوت در مورد اینکه آیا طراحی و ساختار بلوک ترمینال بستن رزوه ای الزامات عدم آسیب بیش از حد به سیم هنگام بستن سیم را برآورده می کند یا خیر، استفاده می شود.

اصل آزمایش: استفاده از ساختار پیچ ریل راهنما. تعداد آزمایش ها را می توان قبل از استفاده از قبل تنظیم کرد. هنگامی که به مقدار تنظیم شده رسید، دستگاه به طور خودکار متوقف می شود و یک سیگنال هشدار صوتی پخش می کند.

پارامترهای فنی

کنترل و عملکرد	کنترل PLC، عملکرد صفحه لمسی
ایستگاه تست	تک ایستگاهی
درایو	سروو درایو

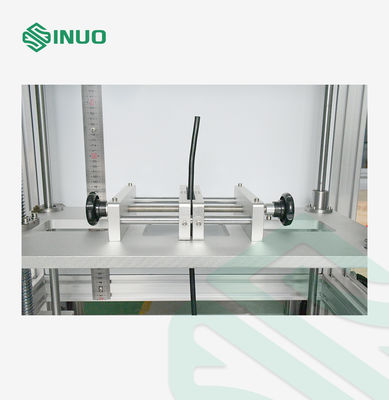

فیکسچر	1. فیکسچر قفل مرکزی الزامات بلوک های ترمینال با طول، عرض و ارتفاع 607090 میلی متر را به ترتیب برآورده می کند. فیکسچر دارای ویژگی های جایگزینی سریع است. 2. مجهز به صفحه نصب اضافی، اندازه 300mm*250mm، که می تواند به طور متناوب با گیره قفل مرکزی استفاده شود. 3. حداکثر فاصله بین صفحه نصب و مرکز چرخش 120 میلی متر است، قابل تنظیم
سرعت چرخش	5~15 دور در دقیقه، می تواند روی صفحه لمسی از پیش تنظیم شود, (UL486A-B به 9 دور در دقیقه نیاز دارد)

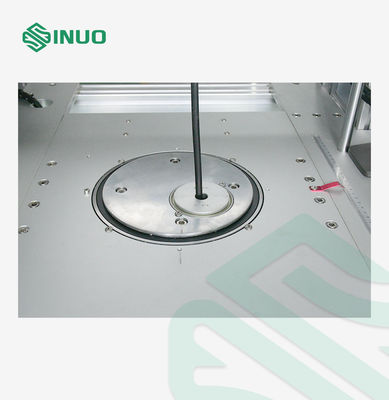

قطر چرخش	استفاده از دیسک دو سوراخ چرخان، قطر ø76mm
تعداد آزمایش ها/زمان	1. 0-999999، هنگامی که به تعداد آزمایش های از پیش تعیین شده رسید، به طور خودکار متوقف می شود. 2. زمان آزمایش را می توان با توجه به الزامات استاندارد مختلف به 0-9999 دقیقه تغییر داد و می توان آن را از قبل تنظیم کرد. هنگامی که به زمان آزمایش از پیش تعیین شده رسید، به طور خودکار متوقف می شود.
وزن بار	مجموعه ای از وزنه ها می تواند 0.7، 0.9، 1.4، 2.3، 3.6، 4.5، 6.8، 8.2، 11.4، 13.6، 18.2، 22.7، 25، 27.2، 34.1، 36.3، 40.9، 45.4، 49.9، 54.5، 70.4، 81.7، 93.1، 109 را به دست آورد. واحد: کیلوگرم، قلاب وزن در وزن کل گنجانده شده است
محدوده تنظیم ارتفاع	250~800 میلی متر، قابل تنظیم، با نشانگر مقیاس
روش تنظیم ارتفاع	تنظیم دستی
قطر بوشینگ	پیکربندی UL486A-B: 6.4، 9.5، 12.7، 14.3، 15.8، 19.1، 22.2، 25.4، 28.6، 31.8، 34.9، 38.1، 44.5، 50.8، 54 میلی متر
انتخاب مشخصات نمونه (به جدول پیوست مراجعه کنید)	جدول 26 UL486A-B
مکانیسم بالابر وزن	مجهز به مکانیسم بالابر برقی، سینی وزن بزرگ برای جلوگیری از افتادن
منبع تغذیه	تک فاز 120 ولت، 50 هرتز

جزئیات
