دستگاه تست نیروی کشش و گشتاور لنگر کابل EVSE IEC 61851-23

دستگاه تست نیروی کشش و گشتاور لنگر کابل EVSE IEC 61851-23

نام تجاری:	Sinuo
شماره مدل:	snqc1007b
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	t/t
توانایی عرضه:	20 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

Calibration Certificate (Cost Additional)

گشتاور اعمال می شود:

ملاقات 0.6n • m ، 0.7n • m ، 1.4n • m ، 2.7n • m ، 5.4n • m ، 11.0n • m ، 16.3n • m مشخصات ， تحقق یا

کشش اعمال می شود:

مشخصات 160N ، 200N ، 240N ، 250N ، 500N را ملاقات کنید ، که با استفاده از وزن ها تحقق می یابد

فراوانی کششی:

1 بار/ثانیه

R100mm (ф200mm) 0.5 میلی متر

زمان کاربرد گشتاور:

0-99H59M59S

چرخه ها:

چرخه 1-999999

حفاظت از خرابی برق:

با عملکرد حافظه ذخیره داده های خاموش

حالت کار کنترل:

کنترل خودکار PLC ، عملکرد صفحه لمسی

جزئیات بسته بندی:

جعبه تخته سه لا

قابلیت ارائه:

20 مجموعه در ماه

برجسته کردن:

EVSE cable anchorage test apparatus,IEC 61851-23 torque tester,EVSE pull force testing equipment

IEC 61851-23 torque tester

EVSE pull force testing equipment

توضیحات محصول

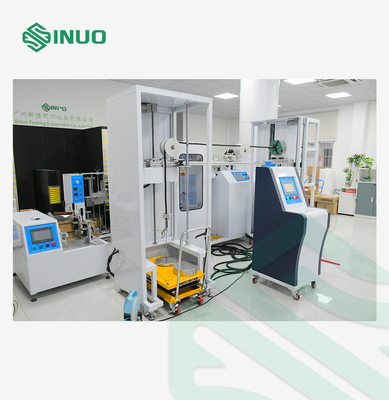

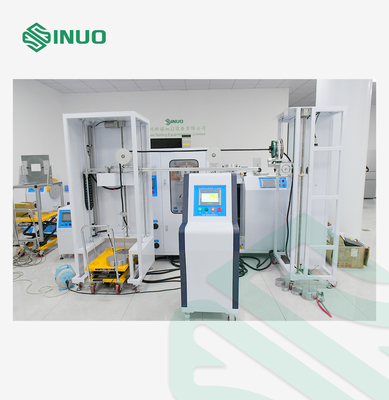

دستگاه تست نیروی کشش و گشتاور لنگر کابل EVSE IEC 61851-23

استانداردها و بندهای منطبق

این دستگاه مطابق با بند 11.6.102 و شکل 110، شکل 111 و جدول 114 از استاندارد IEC 61851-23:2023 طراحی و تولید شده است.

بررسی اجمالی محصولدستگاه تست نیروی کشش و گشتاور لنگر کابل (مدل SNQC1007B) یک راه حل تست حرفه ای است که دقیقاً مطابق با بند 11.6.102 از استاندارد IEC 61851-23:2023 طراحی شده است. این دستگاه به طور خاص برای ایستگاه های شارژ AC و DC خودروهای برقی (EV) توسعه یافته است و اطمینان حاصل می کند که لنگر کابل انعطاف پذیر یا دستگاه تثبیت کابل می تواند در برابر نیروهای کششی و گشتاور مشخص شده مقاومت کند بدون اینکه از محدودیت های جابجایی تجاوز کند.

این دستگاه کنترل PLC، درایو موتور و سیستم های وزن دقیق را برای ارائه نتایج تست بسیار دقیق و تکرارپذیر ترکیب می کند. با پارامترهای تست قابل تنظیم، ساختار مستحکم و عملکرد صفحه نمایش لمسی کاربرپسند، این دستگاه یک ابزار ضروری برای تولیدکنندگان، آزمایشگاه ها و نهادهای صدور گواهینامه است که در تست انطباق EVSE فعالیت می کنند.

با شبیه سازی شرایط نیروی کشش و گشتاور در دنیای واقعی، SNQC1007B عملکرد ایمن، قابل اعتماد و مطابق با استاندارد کابل های ایستگاه شارژ EV را تضمین می کند.

پارامتر فنی

مورد

مشخصات	محتوای تست
تست های کشش و گشتاور کابل ایستگاه شارژ EV	کنترل و عملکرد
کنترل خودکار PLC، رابط صفحه نمایش لمسی	حالت درایو
برقی	سطوح نیروی کشش
160N، 200N، 240N، 250N، 500N (از طریق وزنه)	سطوح گشتاور
0.6N·m، 0.7N·m، 1.4N·m، 2.7N·m، 5.4N·m، 11.0N·m، 16.3N·m (از طریق وزنه)	چرخ گشتاور

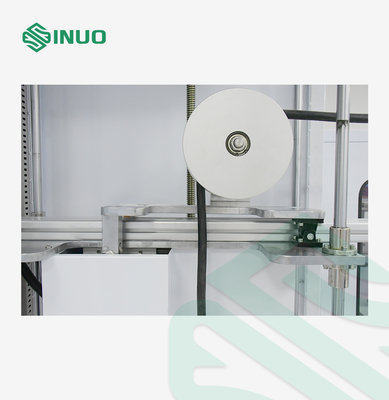

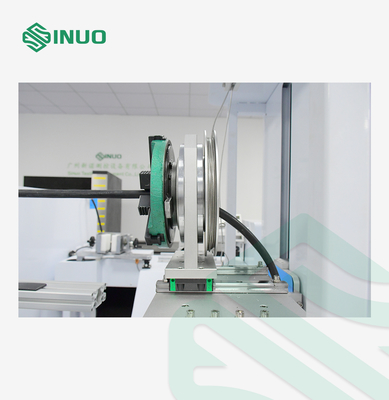

R100 mm (Ø200 mm) ±0.5 mm	فرکانس کشش
1 بار کشش در ثانیه (تشخیص توسط سیگنال الکتریکی)	چرخه های کشش
1–999,999 (از پیش تنظیم شده، پیش فرض 100±1 چرخه)	زمان اعمال گشتاور
0–99 ساعت 59 دقیقه 59 ثانیه (از پیش تنظیم شده)	حفاظت از قطع برق
عملکرد حافظه ذخیره سازی داده	فیکسچر
گیره جهانی (1 مجموعه شامل)	تنظیم ارتفاع فیکسچر
500–1200 میلی متر	منبع تغذیه
AC220V ±10%، 50–60Hz، 1kW	ابعاد
تقریباً W4000 × D600 × H1850 mm	وزن
تقریباً 300 کیلوگرم	محیط کار
دما 0–40℃؛ رطوبت 30%–90%	جزئیات

دستگاه تست نیروی کشش و گشتاور لنگر کابل EVSE IEC 61851-23 0
