دستگاه آزمایش نیروی کششی و تورک برای ایستگاه شارژ

دستگاه آزمایش نیروی کششی و تورک برای ایستگاه شارژ

نام تجاری:	Sinuo
شماره مدل:	SNQC1007B
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	20 sets/month

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

Calibration Certificate (Cost Additional)

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

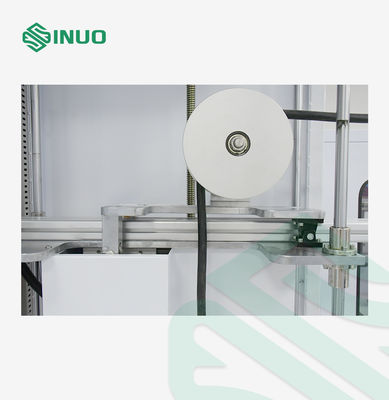

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Tensile frequency:

1 time/s

Pull cycles:

1-999999 cycles

Torque application time:

0-99H59M59S

Control operation mode:

PLC automatic control, touch screen operation

Power failure protection:

With power-off data storage memory function

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

برجسته کردن:

دستگاه آزمایش لنگرگیری کابل EVSE,تست کننده گشتاور ایستگاه شارژ,تجهیزات آزمایش نیروی کششی برای EVSE

charging station torque tester

pull force test equipment for EVSE

توضیحات محصول

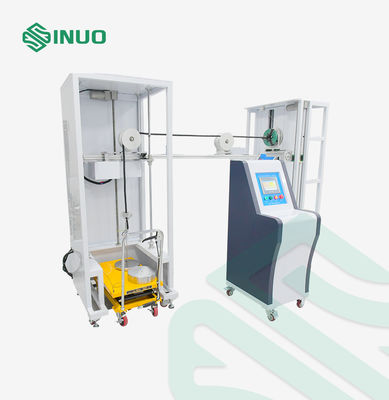

دستگاه تست نیروی کشش و گشتاور لنگر کابل برای ایستگاه شارژ

استانداردها و بندهای منطبق

این دستگاه مطابق با بند 11.6.102 و شکل 110، شکل 111 و جدول 114 از استاندارد IEC 61851-23:2023 طراحی و تولید شده است.

مرور کلی محصولنمونه ها و محدودیت ها: ایستگاه شارژ AC و DC خودروهای برقی

هدف آزمایش: لنگر کابل انعطاف پذیر دستگاه باید هادی ها را در ترمینال ها از نیروی کشش و گشتاور رها کند. این دستگاه برای آزمایش توانایی لنگر کابل یا دستگاه تثبیت کابل ایستگاه های شارژ AC/DC خودروهای برقی برای مقاومت در برابر نیروی کششی و گشتاور مشخص شده استفاده می شود.

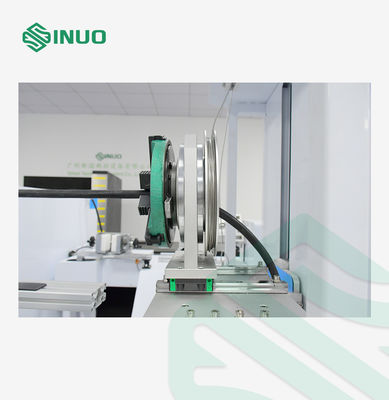

اصل آزمایش: نیروی کشش با استفاده از یک موتور برای به حرکت درآوردن یک مکانیزم چرخ خارج از مرکز محقق می شود. سرعت موتور قابل تنظیم است تا اطمینان حاصل شود که نیروی کشش هر بار با دقت اعمال می شود. این دستگاه مجهز به یک عملکرد نظارت بر مدت زمان اعمال نیروی کشش است. گشتاور توسط یک سینی که توسط موتور هدایت می شود و وزنه ای را بلند می کند، اعمال می شود. هنگامی که زمان رسید، سینی به طور خودکار وزنه بلند شده را بازنشانی می کند و اعمال گشتاور را به پایان می رساند.

پارامتر فنی

محتوای آزمایش

آزمایش های کشش و گشتاور کابل ایستگاه شارژ خودروهای برقی	نمودار شماتیک ساختار تجهیزات
حالت عملکرد کنترل
کنترل خودکار PLC، عملکرد صفحه لمسی	حالت درایو
برقی	اعمال کشش
مشخصات 160N، 200N، 240N، 250N، 500N را برآورده می کند که با روی هم قرار دادن وزنه ها محقق می شود.	اعمال گشتاور
مشخصات 0.6N·m، 0.7N·m، 1.4N·m، 2.7N·m، 5.4N·m، 11.0N·m، 16.3N·m را برآورده می کند که با روی هم قرار دادن وزنه ها محقق می شود.	چرخ گشتاور
R100mm(Φ200mm) ±0.5mm	فرکانس کشش
1 بار در ثانیه، زمان کشش واقعی توسط سیگنال الکتریکی تشخیص داده می شود	چرخه های کشش
1-999999 چرخه، قابل تنظیم، پیش فرض 100±1 چرخه	زمان اعمال گشتاور
0-99H59M59S، قابل تنظیم	محافظت در برابر قطع برق
با عملکرد حافظه ذخیره سازی داده ها در هنگام قطع برق	فیکسچر
گیره جهانی، یک مجموعه	جزئیات

دستگاه آزمایش نیروی کششی و تورک برای ایستگاه شارژ 1
