دستگاه آزمایش راننده بر روی ماشین IEC 62196-1

دستگاه آزمایش راننده بر روی ماشین IEC 62196-1

نام تجاری:	Sinuo
شماره مدل:	SNQC1010
مقدار تولیدی:	1
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در هر ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

ایستگاه تست:

تک ایستگاه

محدوده نیرو:

5000 نیوتن، 11000 نیوتن

بیش از سرعت رانندگی کنید:

(8±2) کیلومتر در ساعت

رانندگي از ضربه:

0~2.0 متر

از فشار تایر عبور کنید:

(10±220) کیلو پاسکال

روش درایو:

موتور + دنده کرم + ماژول موتور خطی

ابعاد (L×W×H):

4700 × 1300 × 3000 میلی متر

وزن:

2400 کیلوگرم

جزئیات بسته بندی:

بسته بندی صادراتی

قابلیت ارائه:

10 ست در هر ماه

برجسته کردن:

دستگاه تست عبور خودرو از EVSE,تستر پلاگین IEC 62196-1,تستر استحکام مکانیکی برای EVSE

IEC 62196-1 plug tester

mechanical strength tester for EVSE

توضیحات محصول

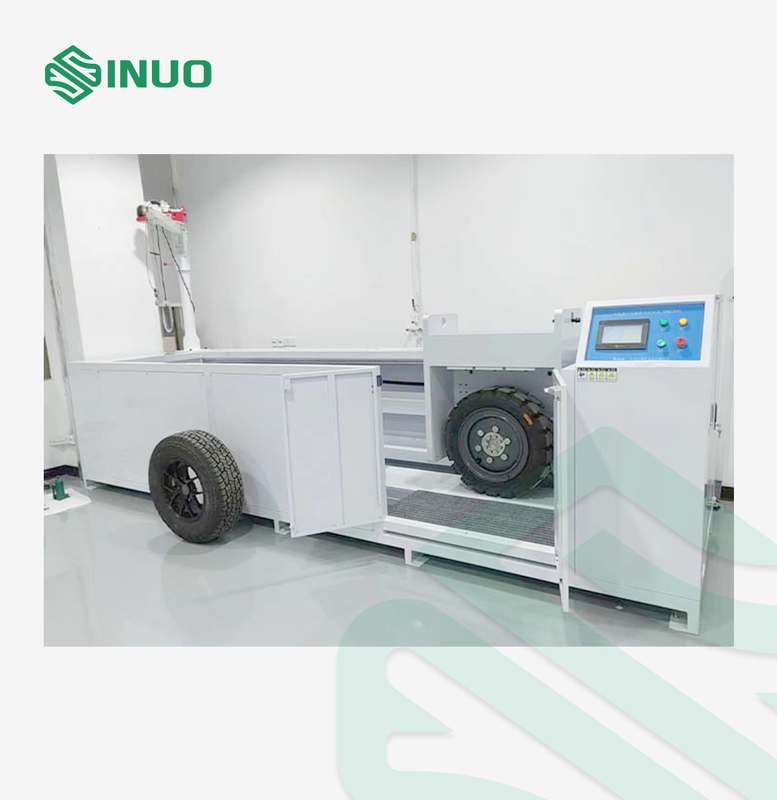

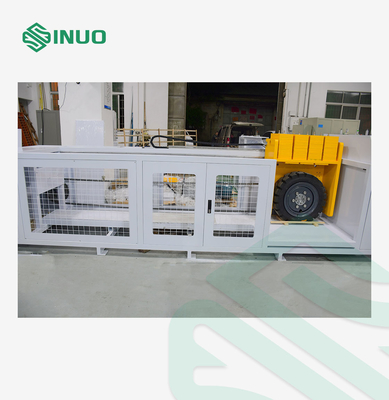

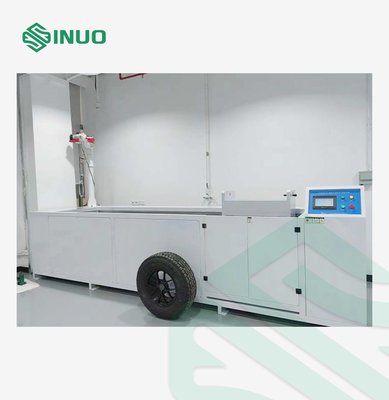

دستگاه تست مقاومت مکانیکی پلاگین ماشین تست رانندگی خودرو IEC 62196-1

استانداردها و بندهای منطبق

این دستگاه کاملاً با بند 33 IEC 62196-1:2022 و بند 9.34 IEC 62752:2016 مطابقت دارد و آن را برای آزمایش پلاگین‌های شارژ EV، سوکت‌ها و سایر اتصالات هم‌سطح زمین تحت فشار خرد شدن از لاستیک‌های خودروی واقعی ایده‌آل می‌کند.

بررسی اجمالی محصول

تجهیزات تست برای بررسی این است که آیا یک پلاگین یا کانکتور خودرو باید مقاومت کافی در برابر آسیب ناشی از عبور خودرو داشته باشد، مگر اینکه به یک سیستم مدیریت کابل مجهز شده باشد که از رها شدن لوازم جانبی روی زمین جلوگیری کند. این مورد توسط بند 33 IEC 62196-1:2022، بند 9.34 IEC 62752:2016 و غیره الزامی است.

لوازم جانبی سیم‌کشی شده با کابل حداقل اندازه از نوع توصیه شده توسط سازنده باید روی کف بتنی در هر موقعیت استراحت معمولی قرار گیرند. یک نیروی خرد کننده (5000±250) نیوتن یا (11000±550) نیوتن باید توسط یک لاستیک خودروی معمولی، P225/75R15 یا یک لاستیک معادل مناسب برای بار، که روی یک رینگ فولادی نصب شده و با فشار (2.2±0.1) بار باد شده است، اعمال شود. چرخ باید با سرعت (8±2) کیلومتر در ساعت از روی کانکتور یا پلاگین خودرو عبور کند. لوازم جانبی باید قبل از اعمال نیرو در جهت‌های مختلف برای هر نمونه، در یک موقعیت استراحت طبیعی قرار گیرند. لوازم جانبی تحت آزمایش باید در یک موقعیت ثابت نگه داشته شوند یا مسدود شوند تا در طول اعمال نیرو، به‌طور قابل توجهی حرکت نکنند. در هیچ موردی نباید نیرو به پین‌های بیرون زده اعمال شود.

پارامترهای فنی

مورد	مشخصات
مدل	SNQC1010
استانداردهای تست	بند 33 IEC 62196-1:2022؛ بند 9.34 IEC 62752:2016
گزینه‌های نیروی تست	الف. 5000±250 نیوتن، ب. 11000±550 نیوتن
سرعت غلتش	8±2 کیلومتر در ساعت، قابل تنظیم
روش رانندگی	موتور + چرخ دنده کرمی + ماژول موتور خطی
کورس	0–2.0 متر
سیستم کنترل	سیستم PLC انگلیسی با صفحه نمایش لمسی 7 اینچی
حالت‌های عملیاتی	دستی و برنامه‌ریزی شده
تنظیم نیرو	با وزنه‌ها (قابل تنظیم از طریق جرثقیل کنسولی، 5000–11000 نیوتن)

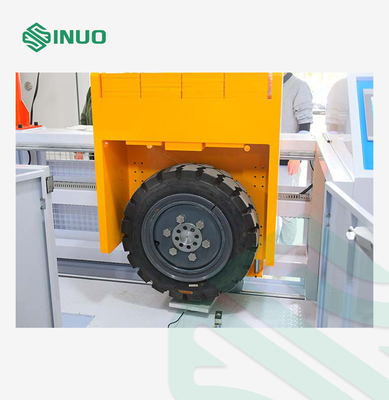

لاستیک‌های موجود	لاستیک P225/75 R15 (برای 5000 نیوتن) و لاستیک برای بار 11000 نیوتن، هر دو با رینگ‌های فولادی
فشار لاستیک	220±10 کیلو پاسکال

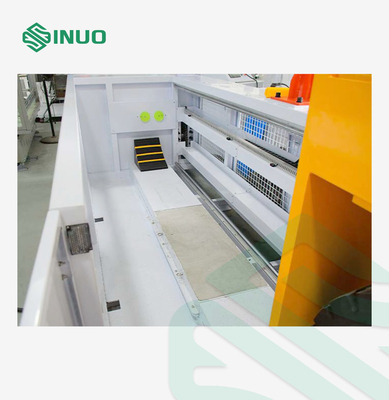

صفحه پایه	کف سیمان/بتن شبیه‌سازی شده با گیره فیکسچر نمونه
سیستم ترمز	کاهش سرعت مکانیکی داخلی برای جلوگیری از ضربه سخت
ویژگی‌های ایمنی	حصار محافظ، حفاظت از نشت، حفاظت از اضافه بار موتور
منبع تغذیه	AC 380V ±10%، 50Hz
ابعاد (طول × عرض × ارتفاع)	تقریباً 4700 × 1300 × 3000 میلی‌متر
وزن	تقریباً 2400 کیلوگرم

جزئیات
