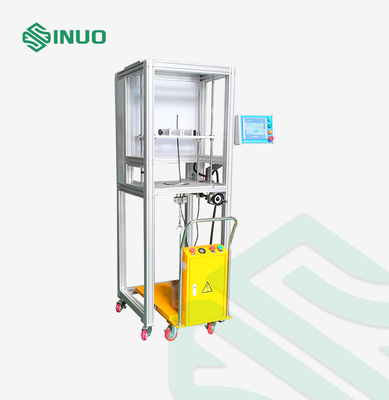

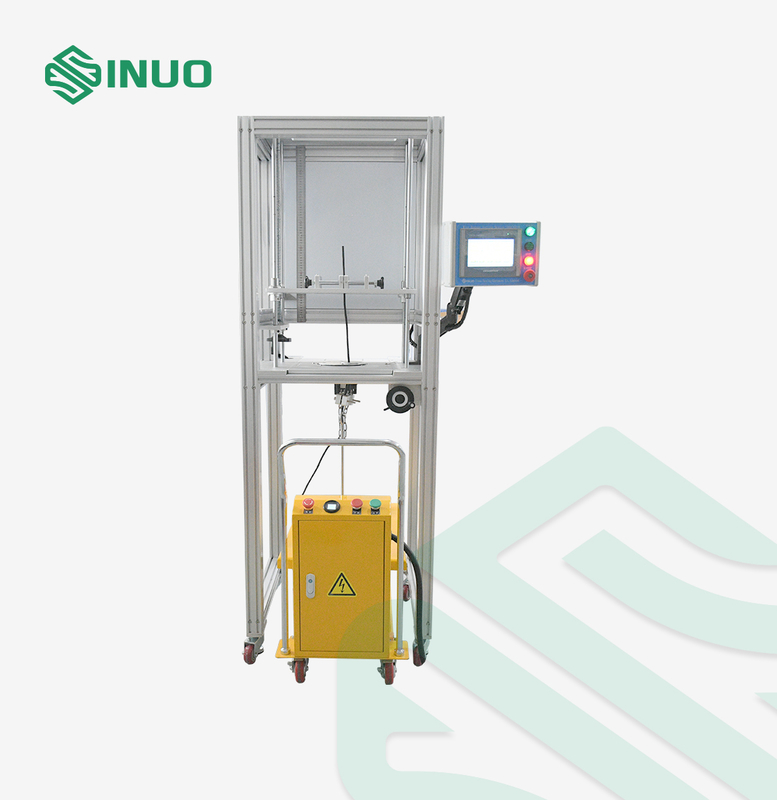

دستگاه آزمایش آسیب سیم ترمینال تست کننده استرس مکانیکی برای کانکتورهای الکتریکی

دستگاه آزمایش آسیب سیم ترمینال تست کننده استرس مکانیکی برای کانکتورهای الکتریکی

نام تجاری:	Sinuo
شماره مدل:	SNQC1012B
مقدار تولیدی:	1
شرایط پرداخت:	T/T
توانایی عرضه:	10 Sets Per Month

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

Calibration Certificate (Cost Additional)

Height adjustment range:

250~800mm

Height adjustment method:

Manual adjustment

Rotation speed:

5~15 rpm

Rotation diameter:

ø76mm

Test station:

Single station

Drive method:

Servo drive

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

برجسته کردن:

تست کننده استرس مکانیکی ترمینال,کانکتورهای الکتریکی تست کننده استرس مکانیکی

Electrical Connectors Mechanical Stress Tester

توضیحات محصول

دستگاه تست آسیب سیم، تست کننده تنش مکانیکی ترمینال برای کانکتورهای الکتریکی

استانداردها و بندهای منطبق

این دستگاه تست با بند 9.3.2.1، بند 9.3.2.3، بند 9.3.2.4 و جدول 26 و شکل 6 UL486A-B، IEC60947-1 و غیره مطابقت دارد.

بررسی اجمالی محصول

نمونه ها و محدودیت ها: ترمینال های پیچی، ترمینال های بدون رزوه و کانکتورها.

هدف آزمایش: بررسی اینکه آیا ترمینال های پیچی و ترمینال های بدون رزوه می توانند در برابر تنش های مکانیکی که در حین استفاده عادی رخ می دهند، مقاومت کنند یا خیر. این دستگاه عمدتاً برای قضاوت در مورد اینکه آیا طراحی و ساختار بلوک ترمینال گیره ای رزوه ای الزامات عدم آسیب بیش از حد به سیم هنگام گیره کردن سیم را برآورده می کند یا خیر، استفاده می شود.

اصل آزمایش: استفاده از ساختار پیچ ریل راهنما. تعداد آزمایش ها را می توان قبل از استفاده از قبل تنظیم کرد. هنگامی که به مقدار تنظیم شده رسید، دستگاه به طور خودکار متوقف می شود و یک سیگنال هشدار دهنده صادر می کند.

پارامترهای فنی

کنترل و عملکرد	کنترل PLC، عملکرد صفحه لمسی
ایستگاه تست	تک ایستگاهی
درایو	سروو درایو

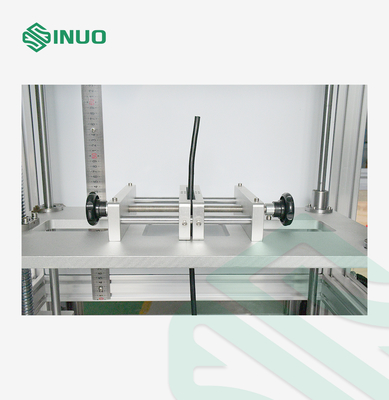

فیکسچر	1. فیکسچر قفل مرکزی الزامات بلوک های ترمینال با طول، عرض و ارتفاع 607090 میلی متر را به ترتیب برآورده می کند. فیکسچر دارای ویژگی های تعویض سریع است. 2. مجهز به صفحه نصب اضافی، اندازه 300mm*250mm، که می تواند به طور متناوب با گیره قفل مرکزی استفاده شود. 3. حداکثر فاصله بین صفحه نصب و مرکز چرخش 120 میلی متر است، قابل تنظیم
سرعت چرخش	5~15 دور در دقیقه، می تواند روی صفحه لمسی از پیش تنظیم شود, (UL486A-B به 9 دور در دقیقه نیاز دارد)

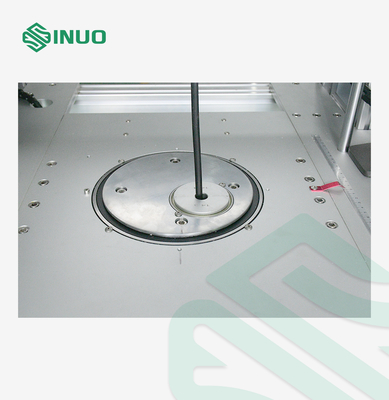

قطر چرخش	استفاده از دیسک دو سوراخه، قطر ø76mm
تعداد آزمایش ها/زمان	1. 0-999999، هنگامی که به تعداد آزمایش های از پیش تعیین شده رسید، به طور خودکار متوقف می شود. 2. زمان آزمایش را می توان با توجه به الزامات استاندارد مختلف به 0-9999 دقیقه تغییر داد و می توان آن را از پیش تنظیم کرد. هنگامی که به زمان آزمایش از پیش تعیین شده رسید، به طور خودکار متوقف می شود.
وزن بار	مجموعه ای از وزنه ها می تواند 0.7، 0.9، 1.4، 2.3، 3.6، 4.5، 6.8، 8.2، 11.4، 13.6، 18.2، 22.7، 25، 27.2، 34.1، 36.3، 40.9، 45.4، 49.9، 54.5، 70.4، 81.7، 93.1، 109 را به دست آورد. واحد: کیلوگرم، قلاب وزن در وزن کل گنجانده شده است
محدوده تنظیم ارتفاع	250~800 میلی متر، قابل تنظیم، با نشانگر مقیاس
روش تنظیم ارتفاع	تنظیم دستی
قطر بوشینگ	پیکربندی UL486A-B: 6.4، 9.5، 12.7، 14.3، 15.8، 19.1، 22.2، 25.4، 28.6، 31.8، 34.9، 38.1، 44.5، 50.8، 54 میلی متر
انتخاب مشخصات نمونه (به جدول پیوست شده مراجعه کنید)	جدول 26 UL486A-B
مکانیسم بالابر وزن	مجهز به مکانیسم بالابر برقی، سینی وزن بزرگ برای جلوگیری از افتادن
منبع تغذیه	تک فاز 120 ولت، 50 هرتز
