ISO20653 تجهیزات آزمایش ضد آب با اسپری با فشار بالا IPX9K

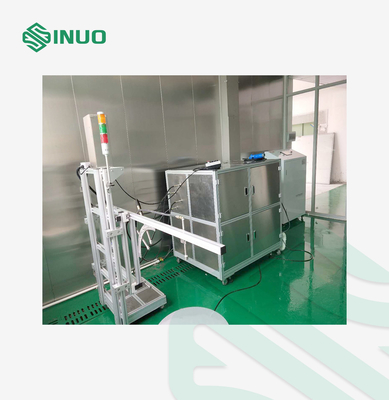

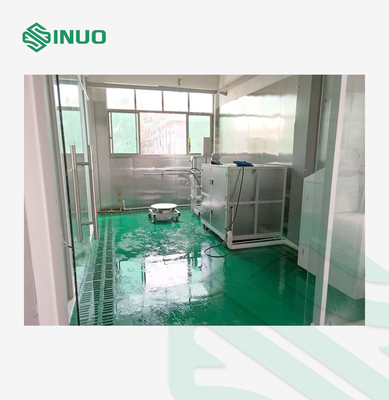

• طرح سایت: منطقه تعیین شده برای نصب باید 6m (W) × 4.5m (D) × 3m (H) باشد. کاربران مسئول ساخت محفظه شیشه ای و سیستم تخلیه با توجه به مشخصات هستند.

• الزامات ضد آب:

  • اتاق باید یک سیستم ضد آب جامع داشته باشد.
  • کف کف باید با کاشی های ضد لغزشی با کیفیت بالا پوشانده شود، که اطمینان از تثبیت ایمن با بولت ها و ارائه حفاظت ضد آب و ضد نفوذ را فراهم می کند.
  • دیوارها و سقف ها نیز باید ضد آب باشند تا از نشت جلوگیری شود.

• مشخصات حوضه تخلیه:

  • در اطراف اتاق باید یک حوضه تخلیه 200 میلی متر (W) × 200 میلی متر (D) نصب شود.
  • برای تخلیه کارآمد، حوضچه باید در یک انتهای آن به سمت خم شده باشد و عمق خروجی باید در حد 200 میلی متر حفظ شود.
  • سطح باید با تخته های سیمان یا صفحات فولاد ضد زنگ برای دوام پوشانده شود.

• وصلات برق:

  • کاربران باید از قبل رابط های لازم برای منبع برق، ورودی و خروجی آب و لوله های گاز را در طول ساخت اتاق نصب کنند تا یکپارچه سازی با تجهیزات را تضمین کنند.

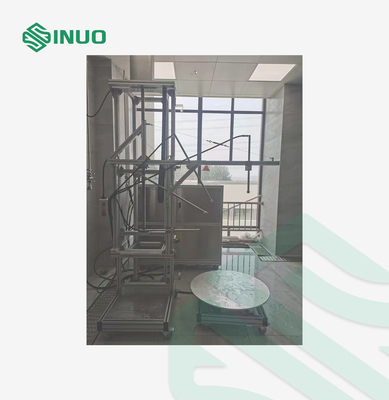

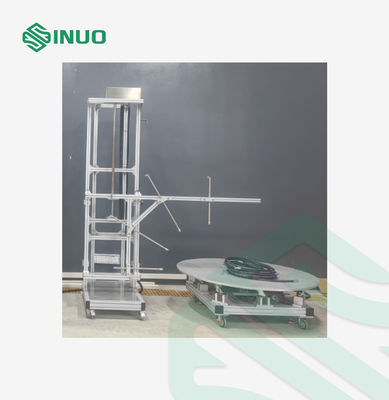

این سیستم مجهز به دو نوزل دقیق است که برای پوشش جامع در موقعیت استراتژیک قرار دارند:

• نوزل بالا (عمودی): در بالا نصب شده است تا به طور مستقیم بر روی سطح بالای نمونه اسپری شود.
• نوزل پایین (افقی): در پایه قرار گرفته تا سطوح اطراف نمونه را هدف قرار دهد.

مسیر اسپری یک مسیر S شکل را دنبال می کند که پوشش یکنواخت و کامل را تضمین می کند.تسهیل پاشیدن آب 5 طرفه برای آزمایش جامع.

(1) سطح بالا و پنج سطح نمونه آزمایش به نوبت با آب پاشیده می شوند.

(2) هنگامی که پوسته در آزمایش a) و آزمایش b) آزمایش می شود، دمای آب باید در (80±5) °C حفظ شود.

(3) برای محفظه های کوچک (حجم حداکثر ≤ 250 میلی متر): محفظه باید بر روی دستگاه آزمایش نصب شود. سرعت چرخش: (5±1) r/min. زاویه اسپری: 0°، 30°، 60°، 90°.زمان آزمایش برای هر موقعیت 30 ثانیه است..

(4) برای محفظه های بزرگ (حجم حداکثر ≥ 250 میلی متر): محفظه باید با توجه به استفاده مورد نظر نصب شود. کل سطح بیرونی محفظه باید اسپری شود. جهت اسپری:اسپری از تمام جهت ها تا کل سطح محفظه را پوشش دهدزاویه اسپری باید تا حد ممکن عمودی به سطح اسپری باشد. فاصله بین نوزل و نمونه آزمایش در شرایط آزمایش (175 ± 25) میلی متر است، حداقل 3 دقیقه.
