دستگاه تست ارتعاش با فرکانس بالا برای تست باتری با حداکثر نیروی 5000 کیلوگرم

دستگاه تست ارتعاش با فرکانس بالا برای تست باتری با حداکثر نیروی 5000 کیلوگرم

نام تجاری:	Sinuo
شماره مدل:	SN553-EV250H80VT80VCS-2
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

زور:

اوج وزن 5000 کیلوگرم برف (49 کیلونیون)

نیروی تصادفی:

اوج وزن 5000 کیلوگرم برف (49 کیلونیون)

نیروی شوک:

اوج 10000 کیلوگرم برف (98KN)

محدوده فرکانس:

1 تا 2700 هرتز

حداکثر جابجایی:

51 میلی متر p-p

حداکثر سرعت:

2.0m/s

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

اتاق آزمایش باتری ضد انفجار,اتاق آزمایش باتری تخلیه,اتاق آزمایش باتری شارژ

Discharge Battery Test Chamber

Charge Battery Test Chamber

توضیحات محصول

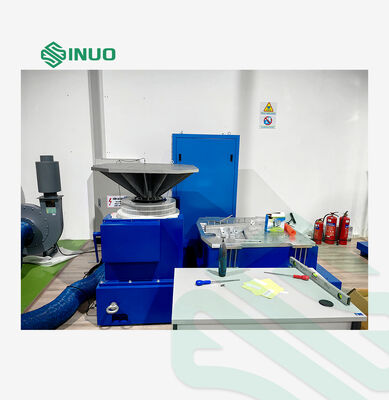

دستگاه آزمایش ارتعاش با فرکانس بالا برای آزمایش باتری

کاربرد محصول

آزمایش لرزش ارزیابی می کند که چگونه اجزای و دستگاه ها در شرایط واقعی محیط زیست با قرار دادن آنها در معرض تحریک یا شوک کنترل شده عمل می کنند.این آزمایش در بخش های صنعتی بسیاری از جمله صفحه های مداری ضروری است، هواپیماها، کشتی ها، موشک ها، موشک ها، اتومبیل ها و لوازم خانگی.

Sinuo راه حل های جامع تحریک و آزمایش را ارائه می دهد، اطمینان از انطباق کیفیت محصول با استانداردهای ملی و بین المللی مانند GB، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC و ASTM.

مشخصات فنی

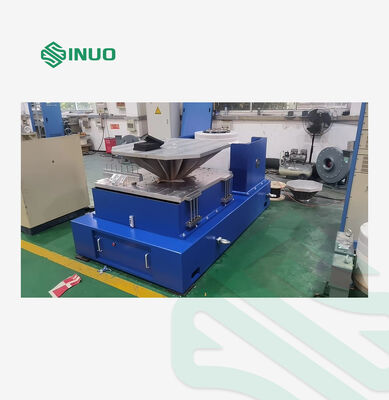

A11S24 ژنراتور تحریک الکترومغناطیسی

حداکثر نیروی تحریک سینوزویل	حداکثر وزن ۵۰۰۰ کیلوگرم (49KN)
حداکثر نیروی هیجان دهنده تصادفی	5000 کیلوگرم در ساعت (49KN)
حداکثر نیروی تحریک ضربه	حداکثر وزن 10000 کیلوگرم (98KN)
محدوده فرکانس	۱ تا ۲۷۰۰ هرتز
حداکثر جابجایی	51 میلی متر p-p
حداکثر سرعت	2.0 متر/ ثانیه
حداکثر شتاب	100G (980 m/s2)
فرکانس رزونانس درجه یک	۲۵۰۰ هرتز ±۵٪
بار مفید	1000 کیلوگرم
فرکانس جداسازی لرزش	2.5 هرتز
قطر کویل متحرک	Φ440 میلی متر
وزن کویل متحرک	50 کیلوگرم
نشت جریان	<1mST (10 گاوس)
زمان منحرف مجاز	> 500 N.m
اندازه تجهیزات	1600mm × 1180mm × 1280mm (به استثنای پلت فرم گسترش عمودی)
وزن تجهیزات	۴۸۰۰ کیلوگرم

LA50K تقویت کننده قدرت سوئیچینگ دیجیتال

قدرت خروجی	50 کیلو وات
ولتاژ خروجی	110 ورمی
جریان خروجی	۵۵۰ اسلحه
بهره وری تبدیل	>90٪
SNR	≥65 دبیل
اندازه تقویت کننده	910mm × 620mm × 2000mm

سیستم محافظت از سرو

ویژگی های حفاظت جامع از جمله: دمای، فشار باد، جابجایی بیش از حد، ولتاژ بیش از حد، جریان بیش از حد، ولتاژ ورودی پایین، خطا خارجی، منبع تغذیه کنترل، خطا منطقی،و از دست دادن فاز ورودی.

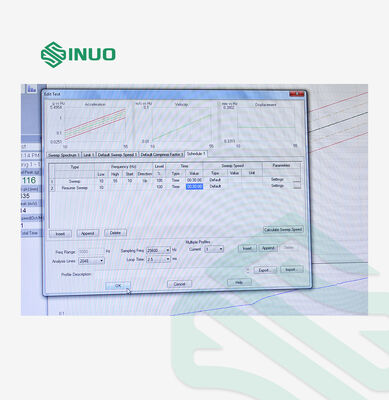

کنترل کننده ارتعاش دیجیتال VCS-2

پیکربندی سخت افزار	2 کانال ورودی همزمان، 1 کانال خروجی (ممکن است با 2، 4 یا 8 کانال ورودی پیکربندی شود)
ماژول عملکرد کنترل	سنس، تصادفی، شوک کلاسیک
کامپیوتر کنترل	کامپیوتر اصلی با مانیتور LCD
قابلیت های نرم افزار	رابط کاربری انگلیسی، تجزیه و تحلیل دامنه زمان و دامنه فرکانس، منبع سیگنال، تجزیه و تحلیل دامنه فرکانس سینوس، تولید گزارش تست WORD خودکار، نمایش و ذخیره سازی داده ها،تنظیم پارامتر آزمون، و عملکردهای تجزیه و تحلیل

سنسور شتاب LTE C04A07

محدوده فرکانس	1-7000 هرتز
حساسیت	30 mv/g
محدوده دما	-40 تا 160 درجه سانتیگراد

جدول گسترش عمودی VT2012

مواد	آلیاژ منیزیم، سطح سخت آنودیزه
اندازه میز	۸۰۰ × ۸۰۰ میلی متر
سوراخ ثابت	M10 توزیع مستطیل 100mm × 100mm آستین پیچ فولاد ضد زنگ
فرکانس حداکثر استفاده	سینس 1500 هرتز، تصادفی 2000 هرتز
وزن	حدود 83 کیلوگرم

HG80 اسلاید فیلمی افقی روغن

مواد	آلیاژ منیزیم، سطح سخت آنودیزه
اندازه میز	۸۰۰ × ۸۰۰ میلی متر
سوراخ ثابت	M10 توزیع مستطیل 100mm × 100mm آستین پیچ فولاد ضد زنگ
فرکانس حداکثر استفاده	سینس 1500 هرتز، تصادفی 2000 هرتز
وزن	حدود 115 کیلوگرم

B152S فن خنک کننده (از جمله خاموش کننده صدا)

قدرت فن	15 KW
میزان جریان فن	81.6 m3/s
فشار فن	0.075 kgf/cm2

الزامات برق

منبع برق	فاز AC3 380V/50Hz، 95 KVA
هوا فشرده	0.6 MPa
مقاومت زمین	≤4 Ω
