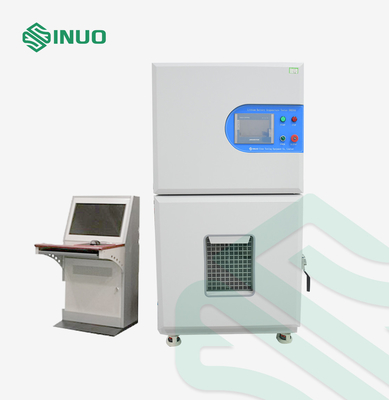

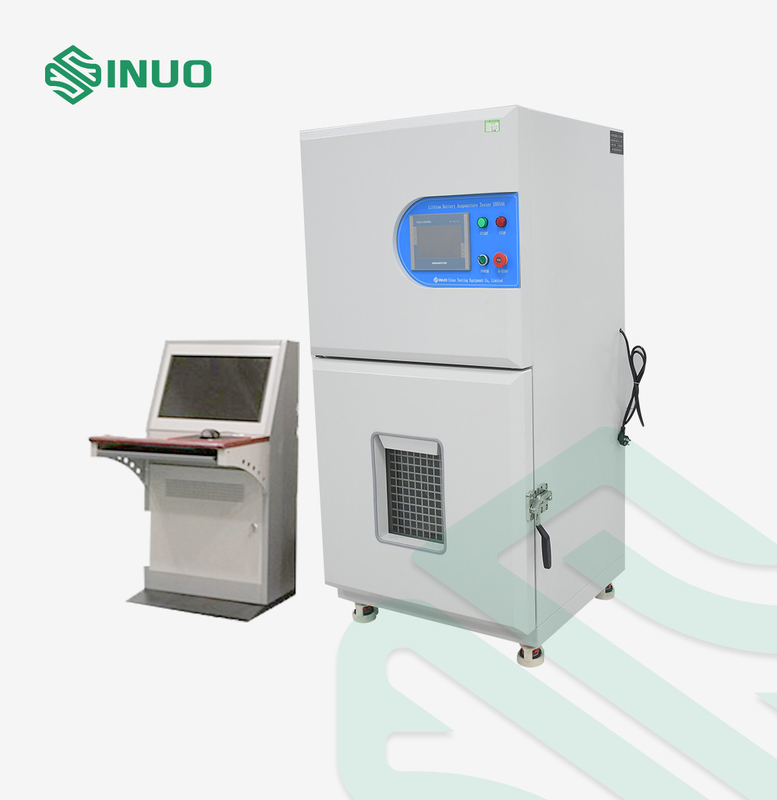

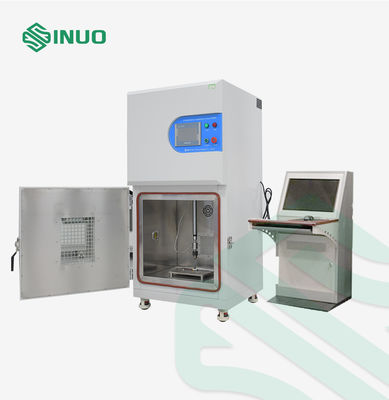

ISO 12405-4 اتاق آزمایش شکسته شدن باتری و نفوذ ناخن AIS 038

ISO 12405-4 اتاق آزمایش شکسته شدن باتری و نفوذ ناخن AIS 038

استانداردها و بند های رعایت شده

مطابق با آزمون خرد شدن AIS 038 در صفحه شماره 79 از 106 cl.no. 3 است.2، آزمون نفوذ ناخن در صفحه شماره 101 از 106 cl.no 3.3.2 (a) ، IEC62133-2012، ISO 12405-4:2018، و غیره

خلاصه تجهیزات

1نرم افزار تست دارای یک عملکرد بدست آوردن ولتاژ است: با توجه به الزامات آزمایش یک باتری واحد،تا زمانی که پوسته باتری شکسته شود یا باتری به شارژ کوتاه برسد (ولت داخلی باتری به 0V تبدیل می شود)، تغییر ولتاژ باتری در طول آزمایش به طور خودکار جمع آوری می شود. هنگامی که ولتاژ صفر است، دستگاه به طور خودکار آزمایش را متوقف می کند.

2بر اساس الزامات آزمایش باتری قدرت: سیستم آزمایش می تواند ابتدا به 30٪ از اندازه ماژول باتری (یعنی تغییر شکل) فشار دهد.یا یک ارزش فشار خاص را تنظیم کنید (مانند نیروی اکستروژن 20kN است)هنگامی که آزمایش اکستروژن به مقدار نیروی تنظیم شده و زمان فشار تنظیم شده نیز به دست می آید، دستگاه آزمایش را متوقف می کند.

3نمونه می تواند با توجه به هر یک از سه شرایط فشار، تغییر شکل و ولتاژ آزمایش شود.

4. سه حالت آزمایش می توانند به عنوان متغیرهای کنترل برای هر ترکیبی از شرایط استفاده شوند. یعنی، سه یا دو حالت آزمایش می توانند همزمان تنظیم شوند. اگر هر یک از شرایط برآورده شود،دستگاه آزمایش را متوقف می کند..

5. سیستم تست می تواند سرعت را در طول آزمایش نشان دهد. سرعت تست مورد نیاز برای آزمایش نیز می تواند در نرم افزار کامپیوتر تنظیم شود.

6. سیستم عامل کامپیوتر در جعبه مکالمه ویندوز پردازش می شود. حالت جدول را می توانید خودتان برنامه ریزی کنید. داده های تست در طول فرآیند ثبت می شود. این ذخیره سازی را فراهم می کند،عملکردهای مقایسه و ردیابی.

7. مادربرد کنترل تست اختصاصی می تواند نیروی، جابجایی و ولتاژ را در همان زمان ثبت کند. مادربرد کنترل در زمان واقعی دستورالعمل ها را به کامپیوتر ارسال می کند،و رابط کنترل خواهد شد ضبط و نظارت بر نیروی اکستروژن، درجه حرارت، ولتاژ، سرعت و تغییر شکل در زمان واقعی. برای تولید گزارش ها یا صادرات داده ها به طور مستقیم آسان است. کنترل مادربرد آسان برای کار است.

8. در طول آزمایش، عملکرد آزمایش را می توان با جمع آوری سیگنال های ولتاژ کنترل کرد. ولتاژ در طول آزمایش باتری تغییر می کند. یک مقدار ولتاژ مشخص را در سیستم آزمایش وارد کنید،و سيستم سيگنال بيرون ميارهآزمایش اکستروژن هنگامی که به مقدار ولتاژ تنظیم شده برسد متوقف می شود.

پارامترهای فنی
