تجهیزات آزمایش EVSE درایو ورودی خودرو برقی بر روی دستگاه آزمایش 11000N

تجهیزات آزمایش EVSE درایو ورودی خودرو برقی بر روی دستگاه آزمایش 11000N

نام تجاری:	Sinuo
شماره مدل:	SNQC1010
مقدار تولیدی:	1
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در هر ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

محدوده نیرو:

5000 نیوتن، 11000 نیوتن

ایستگاه تست:

تک ایستگاه

رانندگي از ضربه:

0~2.0 متر

بیش از سرعت رانندگی کنید:

(8±2) کیلومتر در ساعت

از فشار تایر عبور کنید:

(10±220) کیلو پاسکال

روش رانندگی بیش از حد:

موتور خطی

روش کنترل:

PLC

روش نمایش:

صفحه نمایش لمسی 15 اینچی

جزئیات بسته بندی:

بسته بندی صادراتی

قابلیت ارائه:

10 ست در هر ماه

برجسته کردن:

تجهیزات آزمایش EVSE 11000N,تجهیزات آزمایش EVSE ورودی خودروهای الکتریکی

Electrical Vehicle Inlet EVSE Testing Equipment

توضیحات محصول

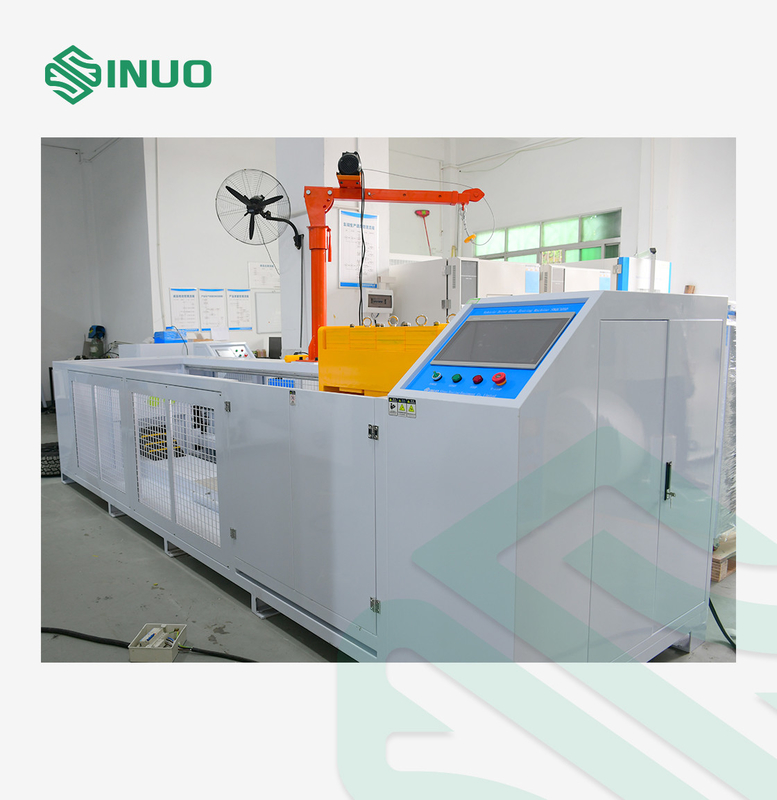

تجهیزات آزمایش EVSE درایو ورودی خودرو برقی بر روی دستگاه آزمایش 11000N

استانداردها و بند های رعایت شده

این مورد توسط IEC 62196-1:2022 بند 33، IEC 62752:2016 بند 9 مورد نیاز است.34، IEC 61851، و غیره

خلاصه ی محصول

The test equipment is used to check whether a plug or vehicle connector shall have adequate resistance to damage from being driven over by a vehicle unless it is provided with a cable management system that prevents the accessory from being left on the ground.

لوازم جانبی که با کابل حداقل اندازه ای از نوع توصیه شده توسط سازنده متصل شده اند، باید در هر موقعیت عادی استراحت بر روی کف بتن قرار گیرند.یک نیروی خرد کننده ۵۰۰۰±۲۵۰ N یا ۱۱۰۰۰±۵۵۰ N توسط یک لاستیک اتومبیل معمولی اعمال می شود.، P225/75R15، یا یک لاستیک معادل مناسب برای بار، بر روی یک ریم فولادی نصب شده و به فشار (2.2±0.1) بار پر شده است.چرخ باید با سرعت (8±2) کیلومتر در ساعت بر روی کانکتور یا پلاگین خودرو چرخیده شود.لوازم جانبی باید قبل از اعمال نیروی در یک جهت متفاوت برای هر نمونه در یک موقعیت طبیعی استراحت قرار گیرد.لوازم جانبی مورد آزمایش باید در موقعیت ثابت نگه داشته یا بسته شود تا در هنگام اعمال نیروی اعمال شده به طور قابل توجهی حرکت نکند.در هیچ موردی نباید نیرویی بر روی پین های پیش بینی شده اعمال شود.

پارامترهای فنی

ایستگاه آزمایش	واحد واحد
حالت قرار دادن تجهیزات	ایستادن روی کف
سیستم کنترل PLC	سیستم کنترل PLC باید مجهز به صفحه نمایش لمسی حداقل 15 اینچی باشد. سیستم کنترل PLC باید به زبان انگلیسی باشد. سیستم کنترل PLC باید قادر به ثبت و نمایش سرعت و نیروی آزمایش باشد. نیروی آزمایش، می تواند بین بار A و بار B انتخاب شود. کنترل کننده PLC باید با دکمه توقف اضطراری و یک سوئیچ اصلی همراه باشد.
حالت کار	عملکرد دستی یا کنترل شده توسط برنامه، می تواند انتخاب شود
درایو روی سیستم قدرت	سرعت و کندی موتور به علاوه چرخ چرخ دنده
رانندگي از ضربه	0~2.0 متر
حمل بار	A. نیروی خرد (5000±250) N B. نیروی خرد (11000±550) N
سنسور نیروی	باید با یک سنسور نیروی دقیق خارجی برای اندازه گیری کل نیروی از تایر، بار، فریم لغزنده بالا و پایین، سیستم قدرت و وزن پیش از آزمایش مجهز باشد.
از سرعت بالا رانند	(8±2)km/h، سرعت تنظیم شده
روش رانندگي	آن توسط یک ماژول موتور خطی برای شبیه سازی حرکت جلو و عقب چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخ چرخاین شبیه سازی آسیب ناشی از خرد تصادفی از پلاگین از انبار شارژ زمانی که ماشین در حال حرکت به جلو و یا عقب در واقعیت.
تنظیم نیروی راننده	با استفاده از وزنه ها، محدوده نیروی از 5000N-11000N تنظیم می شود و وزنه ها توسط جرثقیل کنتیلیور بارگذاری و تخلیه می شوند.

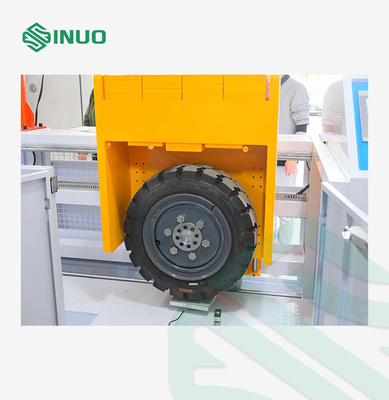

رانندگي روي لاستیک	1مجهز به یک لاستیک P225/75 R15 و یک محور چرخ مطابقت، یک مجموعه از دستگاه های شستن لاستیک (مواصفات شستن و فشار هوا، برای آزمایش 5000N) مجهز به لاستیک 11000N و محور چرخ مناسب. 3. بار چرخ باید بر روی یک ریم فولادی نصب شود
از فشار تایر عبور کنید	(220±10) کپا

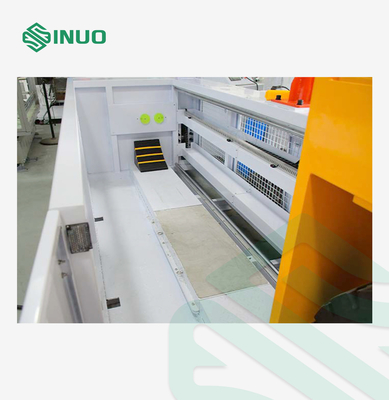

صفحه پایه حامل بار	صفحه پایه با کف سیمان / بتن، می تواند با کلیمپ ثابت نمونه مجهز شود.
روش کاهش سرعت	شرکت ما یک مکانیسم ترمز برای جلوگیری از تصادفات سخت طراحی کرده است.
حفاظت از ایمنی	کل ماشین با یک حصار محافظ مجهز است تا از انحراف تصادفی چرخ ها و جلوگیری از آسیب مکانیکی به پرسنل جلوگیری شود. با سوئیچ حفاظت از نشت با محافظت از اضافه بار موتور
محیط استفاده	منبع برق: AC400V + 10٪ و 6٪، 50Hz ± 1٪. ابعاد کلی: تقریبا W4700D1300H3000mm؛ وزن: تقریبا 2400kg

جزئیات

تجهیزات آزمایش EVSE درایو ورودی خودرو برقی بر روی دستگاه آزمایش 11000N 6
