IEC60529 IPX3/4 تجهیزات آزمایش اسپری برای ایستگاه های شارژ و محصولات بزرگ

IEC60529 IPX3/4 تجهیزات آزمایش اسپری برای ایستگاه های شارژ و محصولات بزرگ

نام تجاری:	Sinuo
شماره مدل:	SN4415
مقدار تولیدی:	1
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در هر ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

ظرفیت مخزن آب:

≤80 لیتر

محدوده زاویه اسپری:

± 45 درجه

سایز دیافراگم:

Ø0.5 میلی متر

قطر کروی:

Sf75.5

دقت جریان:

± 0.5 لیتر در دقیقه

سرعت بلند کردن:

0-150mm/S

محدوده جریان:

12.5 لیتر در دقیقه (هر کدام)

برد بالابر:

400mm-2700mm

جزئیات بسته بندی:

بسته بندی صادراتی

قابلیت ارائه:

10 ست در هر ماه

برجسته کردن:

تجهیزات آزمایش اسپری IPX3,IEC60529 تجهیزات آزمایش اسپری

IEC60529 Spray Test Equipment

توضیحات محصول

IEC60529 IPX3/4 تجهیزات آزمایش اسپری برای ایستگاه های شارژ و محصولات بزرگ

استانداردها و بند های رعایت شده

با استاندارد IEC60529 مطابقت دارد:2001، و غیره

خلاصه ی محصول

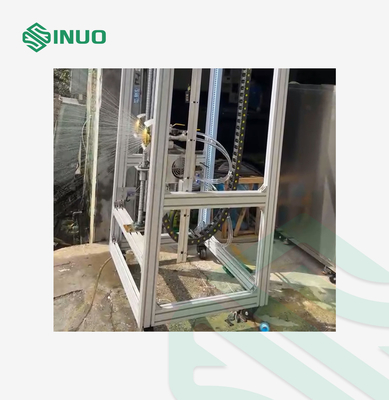

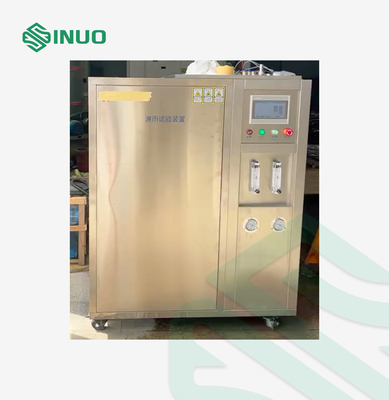

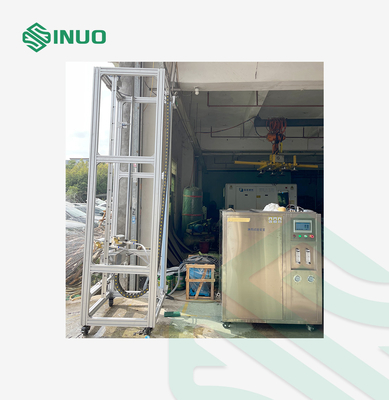

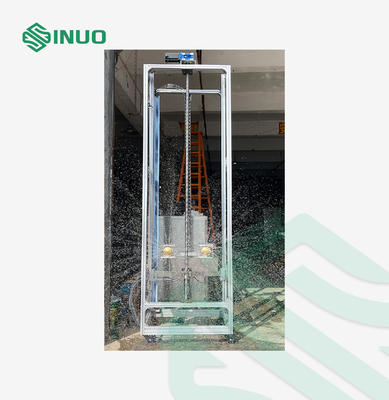

محصول مورد آزمایش در یک فضای باز در فضای باز برای آزمایش اسپری سطح IPX3-4 قرار می گیرد. آزمایش IPX3 یا IPX4 می تواند با توجه به وضعیت واقعی محصول انتخاب شود.تجهیزات به یک ترکیب کلی (کنترول) تقسیم می شوند.، مخزن آب، پمپ آب و ساختار بلند کردن) ، همه در دستگاه های متحرک، لوله های آب و کابل های تغذیه در طول آزمایش به پشت دستگاه متحرک کشیده می شوند.قفسه تلفن همراه مجهز به دو PC سر اسپریکر است، و هر سر اسپریلر مجهز به یک کنترل شیر است. فاصله بین نوزل و نمونه به صورت دستی حرکت می کند و قفسه اسپری به صورت دستی به جلو فشار داده می شود.قاب اسپری می تونه بالا و پایین حرکت کنه، و ارتفاع فاصله حرکت پذیر بالا و پایین 400-3000mm است (بالاترین ارتفاع اسپری 2700mm است). زاویه اسپری قابل تنظیم است (0-± 45 °).سرعت جریان آب اسپری توسط شیر تنظیم می شود (تنظیم دستی) و توسط جریان سنج الکترومغناطیسی نمایش داده می شوددر طول آزمایش (زمان آزمایش، سرعت بالا و پایین، سرعت بالا و پایین، زاویه اسپری) می تواند بر روی صفحه لمسی تنظیم شود.

پارامترهای فنی

درخواست	مناسب برای آزمایش IPX3/IPX4 محصولات بزرگ؛
دیافراگم	Ø0.5mm
تعداد سوراخ ها	121 قطعه ((یک سوراخ وسط وجود دارد، دو دایره داخلی از 24 سوراخ دارای زاویه 30 درجه است و چهار دایره بیرونی از 96 سوراخ دارای زاویه 15 درجه است.)
قطر کروی نوزل	Sf75.5
ساختار	با استفاده از یک ساختار باز کن قابل برداشتن ، باز کن در طول آزمایش IPX3 نصب شده و در طول آزمایش IPX4 برداشته می شود. این یک باز کن آلومینیومی است که یک ضد وزن فولاد ضد زنگ است.
زمان آزمایش	حداقل 3 دقیقه (1 دقیقه/m2) ، کاربر می تواند زمان را تنظیم کند (کنترل سیستم کنترل).
فشار آب	150kpa، کاربر می تواند فشار را تنظیم کند (که توسط سیستم کنترل کنترل می شود).

ابعاد قفسه اسپری	900mm800mm3000mm ((LWH)
محدوده بلند کردن	400mm-2700mm (ممکن است تنظیم شود)
سرعت بلند کردن	0-150mm/S (می تواند تنظیم شود)
محدوده زاویه اسپری	±45° (می توان تنظیم کرد)
حوزه کاربرد	مناسب برای IPX3، IPX4 اسپری آب از نوزل و کنترل خودکار کل تجهیزات ضد آب
روش تامین آب	تامین آب جریان ثابت
ظرفیت مخزن آب	≤80L
دمای آب آزمایش	دمای اتاق
جریان
فرآیند کنترل آب	دریچه به صورت دستی تنظیم می شود، جریان سنج میزان جریان را می خواند و میزان جریان در صفحه لمسی نمایش داده می شود.
محدوده جریان	12.5 لتر/دقیقه (هر کدام)
دقت جریان	±0.5L/min
اندازه گیری جریان	اندازه گیری جریان الکترومغناطیسی XYDL-DN15؛
پمپ آب	پمپ سانتریفیوژ فولاد ضد زنگ؛
کابینت کنترل
تشخیص جریان	اندازه گيري جريان الکترومغناطيسي، بازخورد سيگنال جريان
تنظیم جریان	تنظیم دستی
کنترل کننده	دلتا PLC
صفحه لمسی	دلتا
عملکرد کنترل	منبع آب جریان ثابت، کنترل زمان آزمایش، کنترل سرعت بالا و پایین، کنترل فاصله بالا و پایین، کنترل زاویه اسپری.
عملکرد حفاظت	محافظت از نشت، محافظت از اضافه بار، محافظت از مدار کوتاه.
اجزای الکتریکی	استفاده از مارک های شناخته شده (Schneider، Izumi، Omron) و غیره
کارگر سیم کشی	مطابق با استانداردهای ملی، طرح صفحه برق منطقی است، سیم کشی محکم است، و نشانه ها واضح هستند.

جزئیات

IEC60529 IPX3/4 تجهیزات آزمایش اسپری برای ایستگاه های شارژ و محصولات بزرگ 0
