| نام تجاری: | Sinuo |
| شماره مدل: | SN886 |
| مقدار تولیدی: | 1 |
| قیمت: | Customized |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1 ست در ماه |

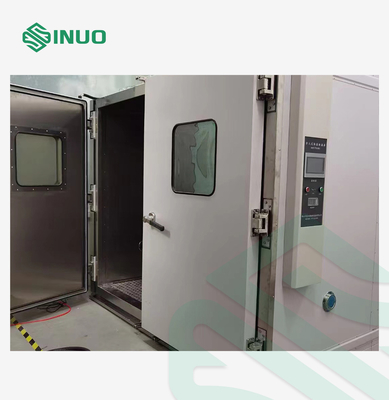

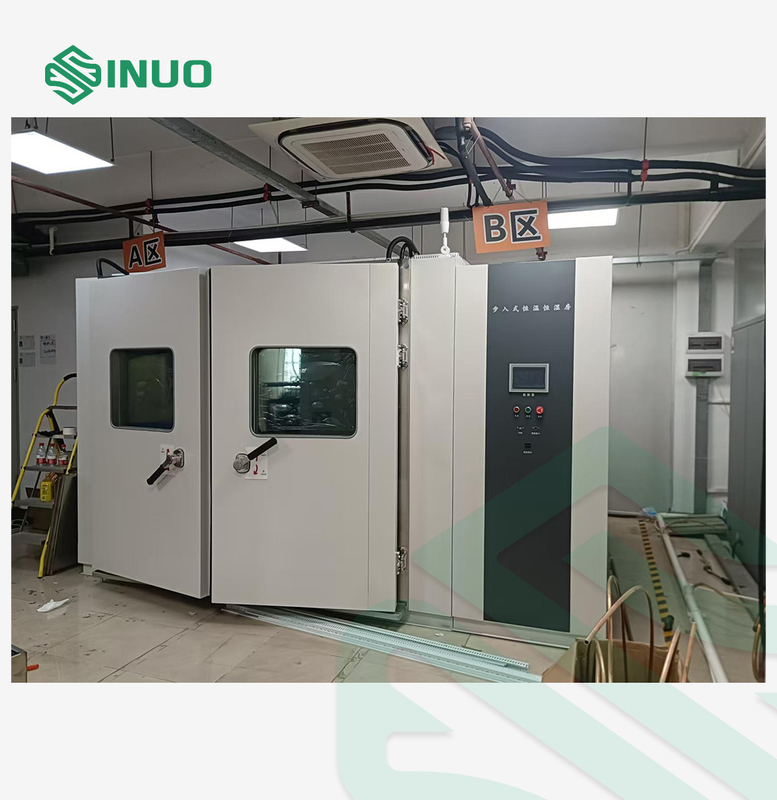

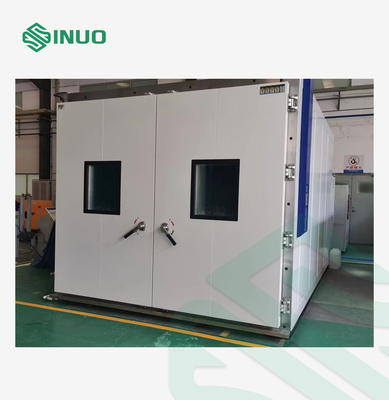

راه رفتن در اتاق تست محیطی اتاق های رطوبت دما IEC 60068
استانداردها و بندهای منطبق
IEC60068-2-1:2007 "تست محیطی-بخش 2-1: تست ها- تست A: سرد، IDT"
IEC60068-2-2:2007 "تست محیطی-بخش 2-1: تست ها- تست B-حرارت خشک، IDT"
IEC60068-2-30:2005 "تست محیطی-بخش 2-30: تست ها-تست Db: گرمای مرطوب، چرخه ای (سیکل 12 ساعت + 12 ساعت)، IDT"
IEC60068-2-78:2012 "تست محیطی - قسمت 2-78: تست ها - کابین آزمایشی: گرمای مرطوب، حالت پایدار، IDT"
بررسی اجمالی تجهیزات
اتاق تست دما و رطوبت ثابت برای تست عملکرد ایمنی، تست قابلیت اطمینان، تست غربالگری محصول و غیره قطعات الکترونیکی مناسب است.در عین حال، از طریق این تست ها، قابلیت اطمینان محصول بهبود یافته و کنترل کیفیت محصول انجام می شود.
اتاق آزمایش دما و رطوبت ثابت یک تجهیزات آزمایشی ضروری در زمینه های هوانوردی، خودرو، لوازم خانگی، تحقیقات علمی و غیره است. محدوده نمونه: الکتریکی، الکترونیکی، نیمه هادی، ارتباطات، الکترونیک نوری، لوازم الکتریکی، لوازم الکتریکی خودرو ، مواد و سایر محصولات.این تجهیزات برای ارزیابی و تعیین پارامترها، عملکرد و سازگاری نمونه‌های فوق پس از آزمایش‌های دما و رطوبت بالا و پایین با تغییرات سریع دمای محیط استفاده می‌شود.
برای مدارس، کارخانه ها، صنایع نظامی، تحقیق و توسعه و سایر واحدها مناسب است.
| حجم و اندازه | |||||
| حجم موثر | 8 متر3 | 12 متر3 | 48 متر3 | 60 متر3 | سفارشی |
|
ابعاد جعبه داخلی |
W: 2000 میلی متر H: 2000 میلی متر D: 2000 میلی متر |
W: 2000 میلی متر H: 2000 میلی متر D: 3000 میلی متر |
W: 4000 میلی متر H: 3000 میلی متر D: 4000 میلی متر |
W: 5000 میلی متر H: 3000 میلی متر D: 4000 میلی متر |
قابل سفارشی سازی تمام ابعاد مورد نیاز |
|
ابعاد خارجی تقریبا |
W: 3000 میلی متر H: 2530 میلی متر D: 2630 میلی متر |
W: 2560 میلی متر H: 2950 میلی متر D: 4000 میلی متر |
W: 4700 میلی متر H: 3200 میلی متر D: 5000 میلی متر |
W: 5700 میلی متر H: 3200 میلی متر D: 5000 میلی متر |
با توجه به طراحی واقعی |
پارامترهای فنی
| کارایی | (دمای محیط -5℃~+28℃، شرایط بدون بار) | |
| محدوده دما |
-40℃~+120℃ یا می توان آن را سفارشی کرد (بالاترین دمای آزمایش: 80 درجه سانتیگراد، 100 درجه سانتیگراد، 120 درجه سانتیگراد، 150 درجه سانتیگراد؛ کمترین تست دما: -60 درجه سانتیگراد، -40 درجه سانتیگراد، -20 درجه سانتیگراد، 0 درجه سانتیگراد اختیاری هستند) |
|
| نرخ گرمایش | -40℃~+120℃ حدود 2 تا 3 ℃ در دقیقه (بدون بار، متوسط) | |
| میزان سرمایش | +120℃~-40℃ حدود 0.7 تا 1℃ در دقیقه (بدون بار، متوسط) | |
| دقت رزولوشن | 0.01 ℃ |
داده های اندازه گیری شده در شرایط بدون بار |
| نوسان دما | ± 0.5 ℃ | |
| انحراف دما | ± 2.0 ℃ | |
| محدوده رطوبت | 20٪ تا 98٪ RH | |
| انحراف رطوبت |
زیر 75% RH: ≤±5.0% RH بالاتر از 75% RH: ≤+2/-3% RH |
|
| نوسان رطوبت | ≤±2.0٪ RH | |
| نمودار محدوده قابلیت کنترل دما و رطوبت | |
|
| منبع تغذیه | AC3￠5W 380V 50/60Hz (R, STN سه فاز پنج سیم به علاوه سیم زمین) (نوسان ولتاژ ≤ ±10%) | |
| قدرت | توان کل تجهیزات حدود 25 کیلو وات است | |
| سر و صدا | اندازه گیری بر اساس GB/T14623-2008، سطح نویز ≤75dB است (دستگاه تشخیص نویز در فاصله 1 متری از درب تجهیزات اندازه گیری می شود). | |
| استانداردها |
IEC60068-2-1:2007 "تست محیطی-بخش 2-1: تست ها- تست A: سرد، IDT" IEC60068-2-2:2007 "تست محیطی-بخش 2-1: تست ها- تست B-حرارت خشک، IDT" IEC60068-2-78:2012 "تست محیطی - قسمت 2-78: تست ها - کابین آزمایشی: گرمای مرطوب، حالت پایدار، IDT" IEC60068-2-30:2005 "تست محیطی-بخش 2-30: تست ها-تست Db: گرمای مرطوب، چرخه ای (سیکل 12 ساعت + 12 ساعت)، IDT" |
|
| طراحی صرفه جویی در انرژی | PLC (Programmable Logic Controller) سیستم کنترل استفاده می شود.شرایط کار یخچال با توجه به شرایط تست به طور خودکار تنظیم می شود.سیستم تبرید می تواند قدرت را با توجه به اندازه بار تنظیم کند.همچنین دارای فناوری تنظیم انرژی کمپرسور است.می تواند به اثرات صرفه جویی در انرژی عالی دست یابد. | |
| روش خنک کننده | این تجهیزات از خنک کننده آب استفاده می کنند | |
| مصالح سازه ای | ||
| نصب کلی | انبار با قفل های بست در محل مونتاژ و نصب می شود و ظاهر زیبایی دارد.لایه میانی بین اتاق داخلی و پوسته بیرونی با فوم پلی اورتان و صفحات فولادی تقویت شده پر شده است.می تواند به طور همزمان نقش حفظ گرما را ایفا کند و استحکام اتاق های داخلی و خارجی را تقویت کند.ساختار محکم است، و نصب راحت و سریع، با دوره ساخت کوتاه است. | |
| مواد جعبه بیرونی | پاشش صفحه A3: 1.0 میلی متر | |
| مواد جعبه داخلی |

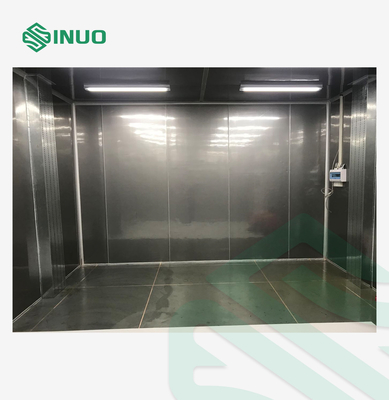

محفظه داخلی از فولاد ضد زنگ مات SUS#304 استفاده می کند ضخامت: 1.0 میلی متر |
|
| مواد عایق | فوم پلی اورتان سخت 100 میلی متری و پشم شیشه مقاوم در برابر شعله و نسوز هستند و الزامات محیطی را برآورده می کنند.لایه میانی بین محفظه داخلی و پوسته بیرونی با پلی اورتان پر شده است که می تواند به طور همزمان نقش حفظ حرارت را ایفا کند و استحکام محفظه داخلی و خارجی را تقویت کند.ساختار محکم است، و نصب راحت و سریع، با دوره ساخت کوتاه است. | |
| تخته عمودی و تخته بالایی | ساخته شده از فولاد ضد زنگ مات SUS#304 (ضخامت 1.0 میلی متر) | |
| مواد پایین | ساخته شده از مواد ضد لغزش فولاد ضد زنگ SUS#304 | |
| درب جعبه | نمای بیرونی درب از ورق فولادی نورد سرد با رنگ CNC برش، تاشو و پخت (ضخامت 1.2 میلی متر) ساخته شده است.فضای داخلی با لوله های مربعی تقویت شده است تا از استفاده طولانی مدت بدون تغییر شکل و نشت هوا اطمینان حاصل شود.درب تک لولایی.به منظور جلوگیری از تراکم یا یخ زدگی لبه چارچوب درب و در هنگام تست دمای پایین، چارچوب در و لبه در مجهز به دستگاه های یخ زدایی برقی می باشد. | |
| پایین | شیار زهکشی پایین 60 میلی متر عرض و 30 میلی متر عمق دارد.در اطراف پایین فرو رفته است.2 زهکش کف فولادی ضد زنگ برای تخلیه آب میعان در تست محفظه آزمایش دمای بالا و رطوبت بالا وجود دارد. | |
| بشقاب پایین جعبه |
(الف) بار یکنواخت: 500 کیلوگرم بر متر مربع؛ (ب) ظرفیت باربری صفحه پایین توسط فولاد کانال افقی تضمین می شود.اتاق آزمایش بر روی یک هواپیما نصب می شود و صفحه زیرین اتاق آزمایش با مربع های چوبی باربر نصب می شود.یک صفحه آلومینیومی ضد لغزش 3 میلی متری روی صفحه زیرین فولاد ضد زنگ نصب شده است.این تضمین می کند که نیروی وارد بر کل صفحه زیرین یکنواخت است. |
|
| پنجره مشاهده | اندازه پنجره مشاهده: عرض 400 * ارتفاع 600 میلی متر.درب مجهز به یک پنجره دید بزرگ شیشه ای 3 لایه ضد بخار است.در طول هر آزمایش، هیچ یخ زدگی یا تراکم روی سطح وجود ندارد. | |
| دستگاه روشنایی | دو لامپ روشنایی در محفظه آزمایش تعبیه شده است که ضد انفجار و ضد رطوبت هستند. | |
| سوراخ تست | بدنه دستگاه مجهز به یک سوراخ Φ100 میلی متری، یک شاخه نرم و یک پوشش سوراخ است.می توان از آن برای اتصال خط برق آزمایشی خارجی یا خط سیگنال استفاده کرد. | |
| مهر | مهر و موم درب محفظه آزمایش از نوارهای لاستیکی سیلیکونی استفاده می کند که در برابر دماهای بالا و پایین مقاوم هستند، ضد پیری هستند و عملکرد آب بندی خوبی دارند. | |
| پنجره تعادل فشار | پنجره تعادل فشار برای متعادل کردن فشار داخل و خارج انبار استفاده می شود.هنگام گرم کردن، از زیاد شدن فشار داخلی و اعمال نیروی بیرونی بیش از حد به در جلوگیری می کند.هنگام خنک شدن از مکش درب به داخل و باز نشدن آن جلوگیری می کند.معمولاً بسته است و زمانی که اختلاف فشار زیاد باشد به طور خودکار باز می شود. | |
| حسگر دما | سنسور دمای پلاتین PT100 وارداتی با دقت بالا | |
| سنسور رطوبت | سنسور رطوبت با حساسیت بالا با دقت بالا و عمر طولانی | |
پیکربندی اتاقک
| 1.1 سیستم تامین هوا | ||
| 1.1.1 نمودار جریان هوا |
خروجی هوا از حالت برگشت هوای گردشی با خروجی هوای بالایی و برگشت هوای پایینی استفاده می کند. |
|
| 1.1.2 مشخصات تامین هوا | هوا توسط چرخ فن گریز از مرکز منتقل می شود.دریچه های خروجی هوا جهت باد را تنظیم می کنند تا کاملاً از یکنواختی داخل جعبه اطمینان حاصل شود. | |
| 1.1.3 موتور گردش | موتور ناهمزمان 380 ولت را بپذیرید | |
| 1.1.4 آسیاب بادی | فن گردشی گریز از مرکز چند پره، تیغه های آلیاژ آلومینیوم مقاوم در برابر درجه حرارت بالا و پایین | |
| 1.2 سیستم تبرید | تذکر دهید | |
| 1.2.1 روش تبرید | فشرده سازی بخار مکانیکی آبشاری باینری | |
| 1.2.2 کمپرسور | کمپرسور پیستونی نیمه هرمتیک GEA BOCK یا کمپرسور اسکرول امرسون | |
| 1.2.3 مبرد | غیر فلوئور سازگار با محیط زیست HFC R404a+R23 | |
| 1.2.4 کندانسور | نوع پوسته و لوله با راندمان بالا با آب خنک می شود | |
| 1.2.5 اواپراتور | اواپراتور پره آلیاژ آلومینیوم چند مرحله ای با راندمان بالا (نوع باله ضخیم) | |
| 1.2.6 سایر لوازم جانبی | همه محصولات با کیفیت از برندهای خط اول بین المللی هستند (تصویر سمت راست: فیلتر خشک) | |
| 1.2.7 رطوبت زدایی | تبرید و رطوبت زدایی توسط سیستم تبرید (هوای داخل جعبه از اواپراتور زیر دمای نقطه شبنم عبور می کند و رطوبت رسوب می کند) | |
| 1.3 سیستم گرمایش و رطوبت | |
| 1.3.1 لوله گرمایش | گرمایش الکتریکی، سیم گرمایش با آلیاژ نیکل کروم با کیفیت بالا، کنترل عرض پالس PID SSR به طور خودکار قدرت گرمایش را تنظیم می کند. |
| 1.3.2 روش کنترل | سیگنال خروجی کنترلر برای دستیابی به کنترل سوئیچ بدون تماس با دقت بالا از طریق رله حالت جامد SSR استفاده می شود. |
| 1.3.3 لوله رطوبت | گرمایش برقی از نوع دیگ بخار.سیم گرم کننده آلیاژ نیکل کروم با کیفیت بالا به اضافه زره SUS304.کنترل عرض پالس PID SSR به طور خودکار قدرت گرمایش را تنظیم می کند.پس از مرطوب شدن، بخار به داخل محفظه آزمایش ریخته می شود. |
| 1.3.4 روش کنترل | سیگنال خروجی کنترلر برای تحقق کنترل سوئیچ بدون تماس با دقت بالا از طریق رله حالت جامد SSR استفاده می شود. |
| 1.4 سیستم کنترل و مدار کنترل | تذکر دهید | |
| 1.4.1 کنترلر | کنترلر دما و رطوبت صفحه نمایش لمسی رنگی قابل برنامه ریزی تعادل سرد را بپذیرید.صفحه نمایش لمسی رنگی واقعی چینی و انگلیسی "7 اینچی".رابط انسان و ماشین (سبک گفتگوی روی صفحه).کنترل کامپیوتر.رکورد منحنی USB.دستگاه ذخیره سازی داده ها | |
| 1.4.2 عملکرد نمایش صفحه |
|
|
| 1.4.3 وضوح کنترل | دما 0.01 ℃؛رطوبت 0.1%؛زمان 1 دقیقه | |
| 1.4.4 محدوده تنظیم |
شرایط دما: -40℃~100℃؛ با توجه به محدوده عملیاتی دمای تجهیزات (حد بالایی +5 ℃، حد پایین -5 ℃) تنظیم کنید. |
|
| 1.4.5 حالت عملیات | عملیات برنامه، عملیات با ارزش ثابت | |
| 1.4.6 ظرفیت برنامه |
تنظیم زمان عملیات مقدار ثابت می تواند به 9999h59m برسد (تنظیم 0 به معنای عملکرد مداوم بدون محدودیت زمانی است). ظرفیت برنامه قابل استفاده: حداکثر 120 گروه; ظرفیت حافظه قابل استفاده: 120 قدم در هر گروه. دستورات تکرار شونده: هر فرمان می تواند تا 999 بار اجرا شود. |
|
| 1.4.7 روش تنظیم | حالت گفتگوی انسان و رایانه، با استفاده از ورودی و کنترل لمسی | |
| 1.4.8 رابط ارتباطی |
قابل اتصال به کامپیوتر برای نمایش منحنی ها و جمع آوری داده ها.می تواند به عنوان یک سیستم نظارت و کنترل از راه دور استفاده شود. می توان از آن برای کنترل چندین ماشین به صورت همزمان استفاده کرد. دستگاه های ارتباطی RS-232، RS-485 و USB. |
|
| 1.4.9 کارت حافظه USB | یک درایو فلش USB را می توان برای دانلود منحنی های تاریخی و داده های تاریخی وارد کرد و دارای عملکرد قابل تعویض داغ است. | |
| 1.4.10 روش ثبت داده ها | دارای رم محافظت شده از باتری.این می تواند مقادیر تنظیم شده دستگاه، مقادیر نمونه برداری و زمان نمونه برداری را ذخیره کند.چرخه ضبط منحنی را می توان روی 30 تا 60 ثانیه تنظیم کرد.حداکثر زمان حافظه 90 روز منحنی های تاریخی و داده های تاریخی (هنگام نمونه برداری) است. | |
| 1.4.11 عملکرد حافظه خاموش | حالت بازیابی قطع برق را می توان به صورت: شروع گرم / شروع سرد / توقف تنظیم کرد. | |
| 1.4.12 عملکرد روشن شدن برنامه ریزی شده | زمان راه اندازی را می توان به دلخواه تنظیم کرد.هنگامی که برق روشن می شود و زمان تمام می شود، دستگاه به طور خودکار کار می کند. | |
| 1.4.13 محیط استفاده از نرم افزار | سیستم عامل Windows2000 چینی ساده شده یا WindowsXP چینی ساده شده | |
| 1.4.14 اتصال به شبکه (اختیاری) | می توان آن را از طریق نرم افزار حرفه ای به اترنت متصل کرد.می توان آن را از راه دور کنترل کرد و از راه دور از طریق شبکه به آن کمک کرد.همچنین می تواند داده های آزمایشی را از طریق شبکه جمع آوری کند.می تواند چندین واحد را به طور همزمان کنترل کند. | |
| 1.4.15 عملکرد برنامه تلفن همراه (نیاز به برقراری ارتباط قبل از سفارش) | دستگاه را می توان از طریق برنامه تلفن همراه کار کرد، پارامترها را تنظیم و نظارت کرد. | |
| 1.4.16 اجزای اصلی مدار کنترل | اجزای اصلی مدار کنترل همه برندهای باکیفیت هستند.برای فهرست دقیق، جدول مواد اصلی را ببینید | |
| 1.4.17 نمودار مرجع سیستم مدار | |
طبق نمودار مدار استاندارد ملی، هر خط با یک شماره خط استاندارد می شود. |
عملکرد حفاظتی
| 1.5 عملکرد حفاظتی | تذکر دهید |
|
1.5.1 مجهز به سوئیچ حفاظتی قطع کننده اتصال کوتاه بدون فیوز 1.5.2 حفاظت در برابر اضافه بار و گرمای بیش از حد کمپرسور 1.5.3 دستگاه حفاظت از اضافه جریان/کم ولتاژ سیستم 1.5.4 نمایش خطای خود عیب یابی کنترلر 1.5.5 فشار آب خنک کننده حفاظت بسیار کم 1.5.6 منبع تغذیه حفاظت تحت فاز، نشت، حفاظت از اتصال کوتاه 1.5.7 حفاظت از اتصال کوتاه بار 1.5.8 ترمینال اتصال زمین ایمنی 1.5.9 حفاظت در برابر گرمای بیش از حد یا اضافه بار موتور فن 1.5.10 دستگاه تعادل فشار داخل و خارج جعبه |
|
جزئیات مقدمه
| 1.6 سایر اجزا |
| 1.6.1 دفترچه راهنمای نصب تجهیزات استاندارد، دفترچه راهنمای نگهداری و راهنمای عملیات |
| 1.7 شرایط استفاده |
|
1.7.1 دمای محیط: -5℃~+28℃; 1.7.2 رطوبت نسبی: ≤85% RH. 1.7.3 فشار اتمسفر: 80kPa~106kPa 1.7.4 بدون لرزش قوی در اطراف 1.7.5 منبع تغذیه تجهیزات: (توجه داشته باشید که منبع تغذیه آزمایشی شامل نمی شود) 1.7.5.1 اتصال به منبع تغذیه 380VAC (±10%)، خط سه فاز + سیم زمین محافظ، مقاومت زمین ≤4Ω. 1.7.5.2 حداکثر توان موثر: 25KW 1.7.6 فرکانس: 50±0.5 هرتز |
نمودار ساختار
| 1.8 نمودار ساختار تجهیزات (فقط برای مرجع) |
|
1. درب واحد;2. اتاق کار;3. گرما و رطوبت اتاق تهویه مطبوع. 4. رطوبت ساز;5. اواپراتور;6. بخاری;7. فن;8. واحد تبرید;9. برج خنک کننده. |
لیست لوازم جانبی اصلی
| 1.9 لیست مواد اصلی | |||
| نام | نام تجاری | مدل | اصل و نسب |
| ساختار | |||
| بدنه جعبه | سفارشی سازی | هیئت اتاق | چین |
| جعبه داخلی | فولاد ضد زنگ 304 | چین | |
| موتور گردش | تایوان ییژنگ | چین | |
| تبرید | |||
| کمپرسور | BOCK یا امرسون | کمپرسور نیمه هرمتیک یا اسکرول | آلمان یا آمریکا |
| کندانسور | تایوان | ||
| اواپراتور | ژونگلی | تایوان | |
| سوئیچ فشار | ژونگلی | HNS | دانمارک |
| خشک کن | دانفوس | DML | دانمارک |
| شیر برقی | دانفوس | VBB501 | آلمان |
| مبرد و مواد مصرفی | جنایتکار | R404A + R23 | ایالات متحده |
| کنترل | |||
| کنترل کننده | تاتو | MNT-600 | چین |
| سنسور | کشتیرانی | PT100 | چین |
| کلید برق | CHINT | نوع حفاظت در برابر نشت | چین |
| کنتاکتور | اشنایدر | LC1E1810M5 | فرانسه |
| بخاری | سفارشی | آلیاژ نیکل کروم | چین |
| رله حرارتی | اشنایدر | LRE12N | فرانسه |
| محافظ فاز معکوس | اشنایدر | فرانسه | |
| محافظت در برابر دمای بیش از حد | رنگين كمان | 5 تا 300 درجه | کشور کره |
| رله حالت جامد | یانگ مینگ | SSR | تایوان |
| رله | اشنایدر | 2P،4P | فرانسه |
| کابل | چنگتیانتای | چین | |
