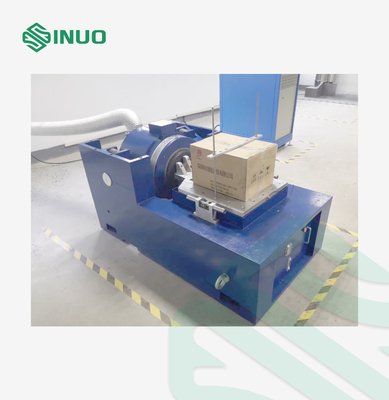

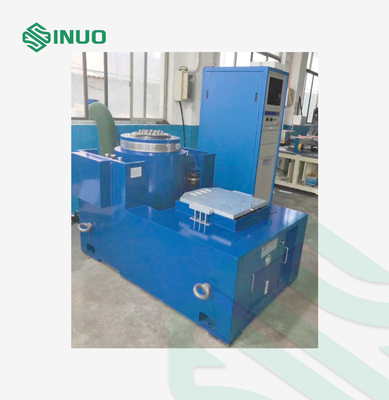

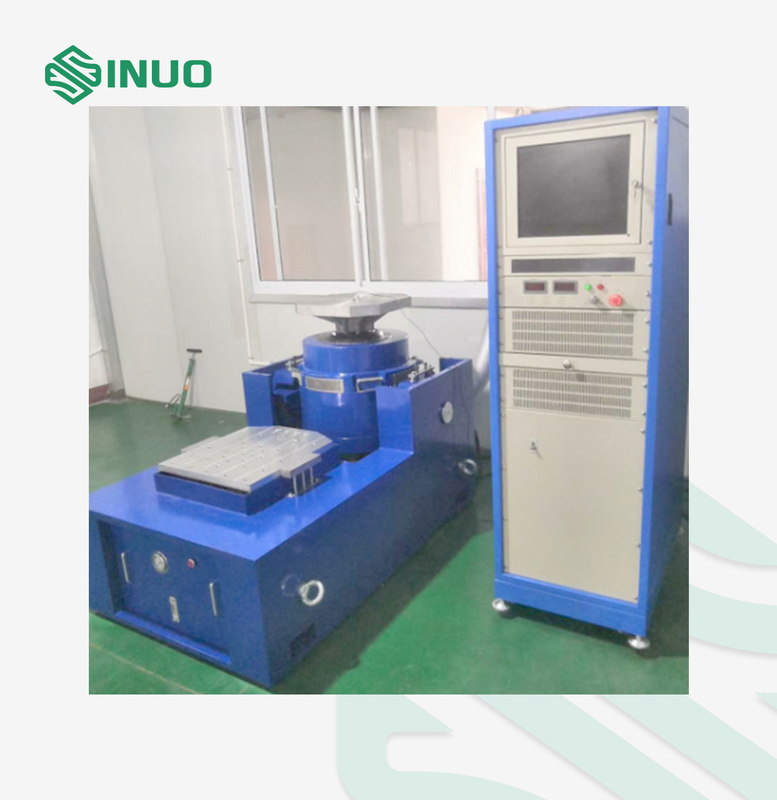

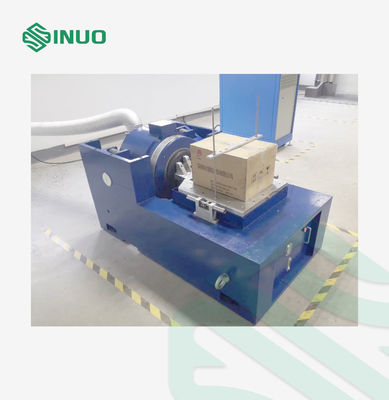

IEC60068-2-78 دستگاه آزمایش لرزش الکترومغناطیسی

IEC60068-2-78 دستگاه آزمایش لرزش الکترومغناطیسی

نام تجاری:	Sinuo
شماره مدل:	SN553-EV322HG120VT120.GP.VCS-2
مقدار تولیدی:	1
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در هر ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

حداکثر جابجایی:

76 میلی متر ص

حداکثر سرعت:

2.0 متر بر ثانیه

حداکثر شتاب:

90 گرم

ظرفیت ترابری:

400 کیلوگرم

قطر سیم پیچ متحرک:

ف320 میلی متر

وزن سیم پیچ متحرک:

25 کیلوگرم

نشت شار:

10 گاوس

لحظه غیرعادی مجاز:

500 نیوتن متر

جزئیات بسته بندی:

بسته بندی صادراتی

قابلیت ارائه:

10 ست در هر ماه

برجسته کردن:

دستگاه آزمایش لرزش الکترومغناطیسی ضربه کلاسیک,دستگاه آزمایش لرزش الکترومغناطیسی تصادفی,IEC60068-2-78 دستگاه آزمایش لرزش الکترومغناطیسی

Sine Random Electromagnetic Vibration Testing Machine

IEC60068-2-78 Electromagnetic Vibration Testing Machine

توضیحات محصول

IEC60068-2-78 دستگاه آزمایش ارتعاش الکترومغناطیسی Sine تصادفی شوک کلاسیک

استانداردها و بند های رعایت شده

طبق استانداردهای ملی و بین المللی، مانند GB، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC و ASTM.

خلاصه ی محصول

آزمایش لرزش عمل هیجان یا شوک یک قطعه یا دستگاه برای دیدن چگونگی واکنش آن در یک محیط واقعی است. طیف کاربرد آزمایش لرزش بسیار گسترده است،از محصولات صنعتی مانند صفحه های مداری، هواپیماها، کشتی ها، موشک ها، موشک ها، خودروها و لوازم خانگی.

پارامترهای فنی

پارامترهای ژنراتور تحریک الکترومغناطیسی A20T34
حداکثر نیروی تحریک سینوزویل	2200Kg.f اوج
حداکثر نیروی هیجان انگیز تصادفی	2200Kg.f rms
حداکثر نیروی تحریک ضربه	4400kg.f
محدوده فرکانس	1 ≈ 3000 هرتز
حداکثر جابجایی	76 میلی متر p-p
حداکثر سرعت	2.0m/s
حداکثر شتاب	90G
فرکانس رزونانس درجه یک	3200 هرتز±5٪
بار مفید	۴۰۰ کیلوگرم
فرکانس جداسازی لرزش	2.5 هرتز
قطر کویل متحرک	ف320 میلی متر
وزن کویل متحرک	25 کیلوگرم
بر روی میز پیچ بزنید	17×M10
نشت جریان	<10 گاوس
زمان منحرف مجاز	500N.m
اندازه تجهیزات	L 1200mm × W 870mm × H 1100mm (جدول عمودی)
وزن تجهیزات	1700 کیلوگرم (به غیر از میز اسلایدی افقی)
LA-22K تقویت کننده قدرت سوئیچینگ دیجیتال
قدرت خروجی	22KVA
ولتاژ خروجی	100 ولت
جریان خروجی	220A
بهره وری تقویت کننده	≥90٪
SNR	> 75 دی بی
تحریف هارمونیک	0.5٪ THD @ 500Hz
محدوده سیگنال ورودی	±10 Vپیک
ثبات DC خروجی	<5mVdc
وزن تقویت کننده	۵۰۰ کیلو
اندازه تقویت کننده	W 880mm × D 580mm × H 1520mm
سیستم محافظت از سرو
عملکرد	درجه حرارت، فشار باد، جابجایی بیش از حد، ولتاژ بیش از حد، جریان بیش از حد، ولتاژ پایین ورودی، خطا خارجی، منبع برق کنترل، خطا منطقی، از دست دادن فاز ورودی
کنترل کننده ارتعاش دیجیتال VCS-2
پیکربندی سخت افزار	2 کانال ورودی همزمان، 1 کانال خروجی
ماژول عملکرد کنترل	سنس، تصادفی، شوک کلاسیک
کامپیوتر کنترل	کامپیوتر اصلی Acer با مانیتور LCD 17 اینچی، صفحه کلید/ماوس نوری
نرم افزار	عملیات انگلیسی، تجزیه و تحلیل دامنه زمان و دامنه فرکانس، منبع سیگنال، تجزیه و تحلیل جارو شدن فرکانس سینوس، و غیره می تواند به طور خودکار گزارش های تست WORD را تولید کند. می تواند نشان دهد،ذخیره سیگنال ها و داده ها، و تنظیم پارامترهای آزمایش و عملکردهای تجزیه و تحلیل.
سیستم عامل	ویندوز 10
سنسور شتاب LAB	محدوده فرکانس: 1 تا 12000 هرتز حساسیت: 50mv/g محدوده دما: -24 تا 250 درجه سانتیگراد
VT120 جدول تمدید عمودی
مواد	آلیاژ منیزیم، سطح سخت آنودیزه
اندازه میز	۱۲۰۰ میلی متر × ۱۲۰۰ میلی متر
سوراخ ثابت	آستین پیچ از فولاد ضد زنگ M10، با دوام و مقاوم در برابر فرسایش
فرکانس حداکثر استفاده	۳۵۰ هرتز، تصادفی ۲۰۰۰ هرتز
وزن	حدود 120 کيلوگرم

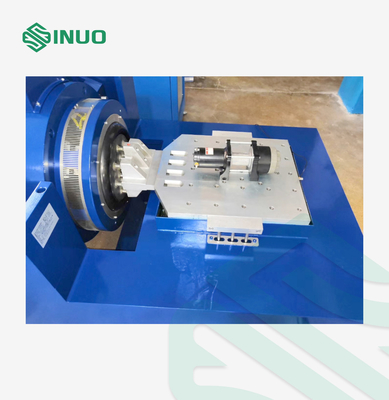

HG120 میز اسلایدی افقی فیلم روغن
مواد	آلیاژ منیزیم، سطح سخت آنودیزه
اندازه میز	۱۲۰۰ میلی متر × ۱۲۰۰ میلی متر
سوراخ ثابت	آستین پیچ از فولاد ضد زنگ M10، با دوام و مقاوم در برابر فرسایش
فرکانس حداکثر استفاده	سایز 2000 هرتز، تصادفی 2000 هرتز
وزن	حدود 227 کیلوگرم (بدون سر اتصال)
B752S فن خنک کننده ((از جمله خاموش کننده)
قدرت فن	7.5KW
میزان جریان فن	22 متر3/دقیقه
الزامات الکتریکی
منبع برق	سه فاز 380V/50Hz، 35 KVA
هوا فشرده	0.6Mpa
مقاومت زمین	≤4Ω
