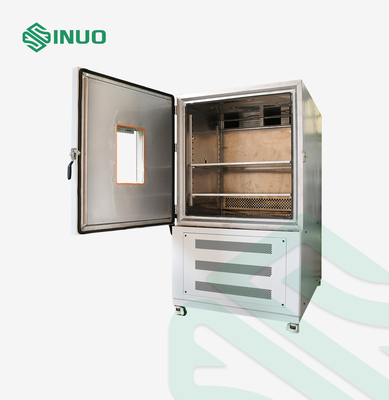

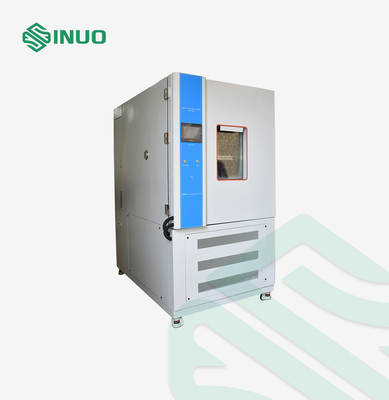

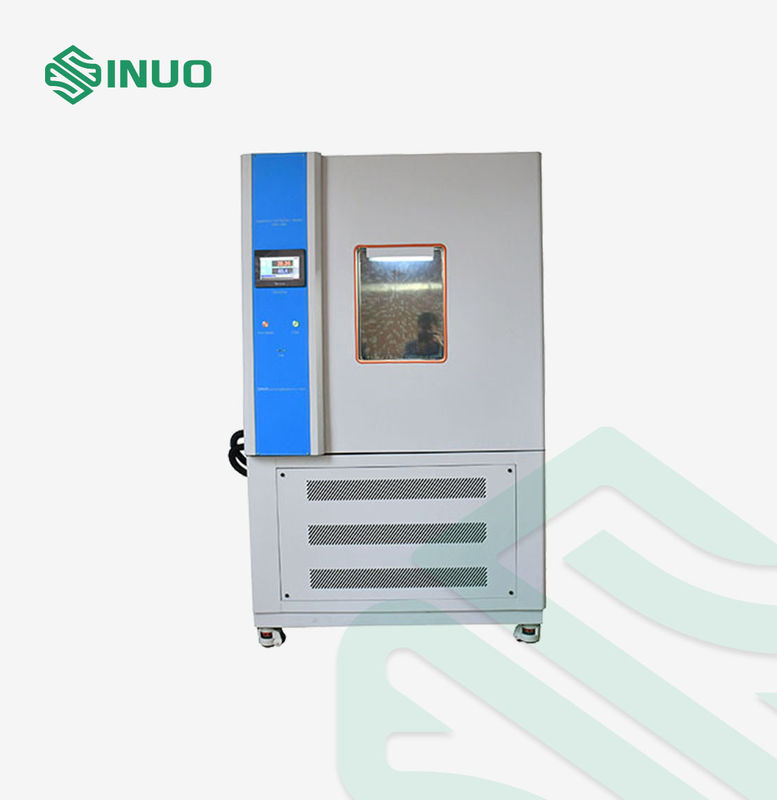

IEC60068-2-2 اتاق آزمون ثابت درجه حرارت و رطوبت قابل برنامه ریزی 1000L

(20 ٪98)٪RH

(درجه حرارت: 20°C~85°C، به نمودار محدوده کنترل شده درجه حرارت و رطوبت مراجعه کنید، هیچ بار گرمایی فعال)

سطح صوتی≤70dB ((A)

(در یک اتاق ضد صدا با دمای محیط 25°C و اکو کم اندازه گیری می شود؛ برای آزمایش میانگین 9 امتیاز از یک وزن استفاده می شود.هر نقطه آزمایش در فاصله ۱ متر از منبع سر و صدا به صورت افقی و ۱ متر بالاتر از زمین قرار دارد.)

پوشش ساختمان عایق

مواد دیواری بیرونی: اسپری کردن صفحه A3

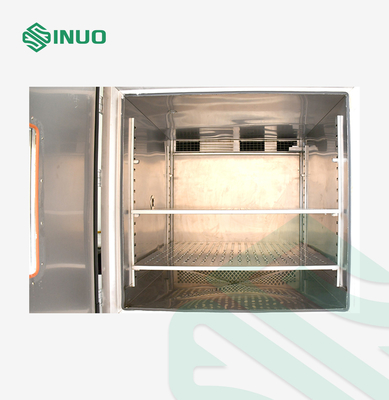

مواد دیواره داخلی: صفحه فولاد ضد زنگ SUS#304

مواد عایق بندی جعبه: 100 میلی متر کف پلی اورتان سخت مقاوم در برابر دمای بالا.

مواد عایق درب: 100 میلی متر پلیمری پلی اورتان مقاوم به دمای بالا.

1 فن های دورافتاده محور طولانی فولاد ضد زنگ: 4 واحد/90 وات.

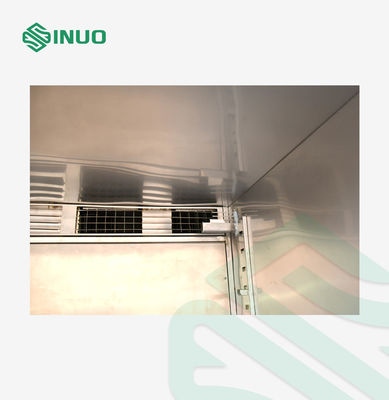

2 فن، بخارگر، تبخیرگر (همچنین خیس کننده آب) ، دستگاه تخلیه، پورت تعادل فشار، صفحه راهنمای هوا تنظیم پذیر، سنسور دمای

1 پنجره 400x600x40mm 3 لایه شیشه خلاء سخت.

2دستگیره ای هموار،

3مربع درب: SUS # 304 مربع وارداتی

۴ لامپ های صرفه جویی در انرژی در جعبه: لامپ های صرفه جویی در انرژی LED

5 سوراخ سرب: φ50mm 1 قطعه

درب یک قطعه به سمت بیرون باز می شود، با پیچ در سمت چپ و دستگیره در سمت راست (در صورت قرار گرفتن در مقابل جعبه).

2 مجهز به مکانیزم قفل درب ایمنی (در می تواند در اتاق آزمایش باز شود) ، درب برای جلوگیری از تهویه گرمایی الکتریکی مجهز است.و محدوده دید پنجره ی مشاهده ی شیشه ی عایق کننده تقریباً (W400×H600mm) است.دستگاه گرمایش الکتریکی برای جلوگیری از تهویه در قاب درب

1 بخاری الکتریکی از فولاد ضد زنگ به شکل لوله های حرارتی

روش کنترل گرمایش: SSR (رله حالت جامد) ، بدون تماس، مدولاسیون عرض پالس با دوره برابر

3قدرت گرمایش: حدود 4KW

1 سیستم خنک کننده درجه حرارت بسیار پایین هیتاشی یا امرسون با دمای پایین و سر و صدا کم (طریقه دفع گرما با خنک کردن هوا).

روش خنک سازی: خنک سازی با هوا

1تاسیر کردن اتوماتیک دستگاه جریان زغال سنگ سرد برای کاهش موثر بار گرمایش محصول مورد آزمایش و تکنولوژی آلمانی / ژاپنی

همگام سازی تکنولوژیکی

2در مقایسه با طراحی سنتی، ثبات کنترل و قابل تکرار بیشتر است و به کارایی فوق العاده در صرفه جویی در قدرت و صرفه جویی در انرژی بیشتر می رسد.

1کوندسنسر و تبخیرگر از دستگاه فلز آلومینیومی نوع اسپویلر دوگانه AC&R استفاده می کنند.

دستگاه های خنک کننده از لوازم خنک کننده وارداتی Chiming استفاده می کنند.

کنترل کننده سیستم کنترل به طور خودکار شرایط کار یخچال را با توجه به شرایط آزمایش تنظیم می کند.

2کف فشار تبخیر.

3 مدار خنک کننده هوا بازگشت کمپرسور

4 سیستم خنک کننده با اقدامات کاهش لرزش و سر و صدا مانند لوله های جذب شوک طراحی شده است.

شاخص های فنی:

1. صفحه لمسی 7 اینچی رنگ واقعی

2دو روش کنترل: برنامه / مقدار تنظیم شده

3نوع سنسور: دو ورودی PT100 ( ورودی سنسور الکترونیکی اختیاری)

4حالت خروجی: ولتاژ پالس (SSR) / خروجی کنترل: 2 کانال (درجه حرارت / رطوبت) / 2 کانال خروجی آنالوگ 4-20mA / 16 کانال خروجی رله (غیرفعال)

5سیگنال های کنترل: 8 کانال سیگنال های کنترل IS/8 کانال سیگنال های کنترل T/4 کانال سیگنال های کنترل AL

6سیگنال هشدار: 16 دی آی آلارم مانع خارجی

7محدوده اندازه گیری دمای: -90.00°C-200.00°C، (اختیاری -90.00°C-300.00°C) خطا ±0.2°C

8محدوده اندازه گیری رطوبت: 1.0٪ - 100٪ RH، خطا ± 1٪ RH

9رابط ارتباطی: (RS232/RS485، طولانی ترین فاصله ارتباطی 1.2km است [فیبر نوری می تواند به 30km برسد]؛

10نوع زبان رابط: انگلیسی

11مجهز به تابع ورودی کاراکترهای چینی

12. مي تونه يه پرينتر (فعاليت USB اختياري) بياره

13خروجی های رله ترکیبی سیگنال های متعدد، سیگنال ها می توانند تحت عملیات منطقی (NOT، AND، OR، NOR، XOR) قرار گیرند.

به عنوان توانایی برنامه نویسی PLC شناخته می شود.

14روش های کنترل رله متنوع: حالت پارامتر-> رله، حالت رله-> پارامتر، ترکیب منطقی

حالت، حالت سیگنال ترکیبی؛

15. ویرایش برنامه: 120 گروه برنامه می تواند برنامه ریزی شود و هر گروه برنامه می تواند حداکثر 100 بخش داشته باشد؛

دقت: دمای ±0.1°C+1 رقم، رطوبت ±1%R.H+1 رقم

وضوح: دمای ±0.01°C، رطوبت ±0.1%R.H.

شیب دما: 0.1 ~ 9.9 می تواند تنظیم شود.

این دستگاه دارای قابلیت های آماده سازی و هشدار حد بالا و پایین است.

سیگنال ورودی دما و رطوبت لامپ خشک و مرطوب PT100x2

9 مجموعه تنظیمات پارامتر کنترل PID، محاسبه خودکار PID.

صفحه اصلاح اتوماتیک لامپ خشک و مرطوب

1PID اشباع ضد تمام

روش کنترل دمای متعادل 2BTC + کنترل هوشمند ظرفیت خنک کننده DCC + کنترل هوشمند الکتریکی DEC (تجهیزات آزمایش دمای)

روش کنترل درجه حرارت و رطوبت متعادل 3BTHC + کنترل هوشمند ظرفیت خنک کننده DCC + کنترل هوشمند الکتریکی DEC (تجهیزات آزمایش درجه حرارت و رطوبت)

1. این سبک مکالمه صفحه را اتخاذ می کند، هیچ ورودی کلید مورد نیاز نیست، و گزینه ها را می توان به طور مستقیم بر روی صفحه لمس کرد.

2. مقادیر تنظیم شده دمای (SV) و واقعی (PV) به طور مستقیم نمایش داده می شود.

3. می تواند شماره برنامه در حال اجرا، بخش، زمان باقی مانده و تعداد چرخه ها را نشان دهد.

4عملکرد زمان جمع آوری شده

5. مقدار تنظیمات درجه حرارت برنامه در یک منحنی گرافیکی نمایش داده می شود، با عملکرد نمایش در زمان واقعی اجرای منحنی برنامه.

6. این یک صفحه ویرایش برنامه جداگانه دارد، و حداقل 5 بخش از دمای، رطوبت و زمان را می توان در هر صفحه وارد کرد.

7. چینی و انگلیسی می تواند به میل خود را تغییر دهید.

8. صفحه ی خطای فوری نمایش داده می شود.

9نور پشت پرده قابل تنظیم است.

10. عملکرد حفاظت از صفحه نمایش را می توان به تایمر، تایمر یا خاموش دستی تنظیم کرد.

1گروه های برنامه قابل استفاده: حداکثر 120 PATTEN

2ظرفیت حافظه قابل استفاده: 12000 بخش در کل.

3اجرای مکرر دستورات: هر دستور می تواند تا 3200 بار اجرا شود.

4این برنامه در یک سبک مکالمه ایجاد شده است، با توابع مانند ویرایش، پاک کردن و ورودی.

5. زمان تنظیم SEGMENTS 0 ~ 99 ساعت 59 دقیقه

6دستگاه کنترل زمان برنامه ریزی قابل تنظیم x2

7. این یک حافظه برنامه خاموش قدرت دارد، و به طور خودکار شروع می شود و اجرای برنامه پس از قدرت احیا می شود.

8با رابط ارتباط RS-485 یا RS-232.

9منحنی های گرافیکی می توانند در زمان واقعی هنگام اجرای برنامه نمایش داده شوند.

10. این تابع تنظیم اتوماتیک ظرفیت یخچال است.

11. کارگاه برنامه ریزی شده برای شروع و خاموش کردن دارد.

12با تابع تنظیم تاریخ و زمان

13. دکمه و صفحه نمایش قفل (قفل)

گرم شدن بیش از حد کمپرسور

سرریز کمپرسور

فشار بیش از حد کمپرسور

دستگاه حفاظت از بیش از حد دمای تنظیم شده

درجه حرارت فوق العاده در کانال تهویه مطبوع

موتور فن بیش از حد گرم

حفاظت از نشت

لوله گرمایش بدون محافظت از خشک شدن هوا

حفاظت از بیش از حد و مدار کوتاه

حفاظت از قطع برق

حفاظت از سطح پایین آب

زمین مسطح و تهویه خوبی

هيچ ارتعاش قوي اي در اطراف دستگاه وجود نداره

هيچ نفوذي قوي از ميدان الکترومغناطيسي در اطراف دستگاه وجود ندارد

مواد قابل احتراق، انفجاری، خوردنی و گرد و غبار در اطراف تجهیزات وجود ندارد

فضای مناسبی برای استفاده و نگهداری در اطراف تجهیزات بگذارید، همانطور که در شکل زیر نشان داده شده است:

فاصله AB حدود 1 متر است

محدوده نوسان ولتاژ مجاز: AC (380±10) V

محدوده نوسان فرکانس مجاز: (50±0.5) هرتز

مقاومت زمین گیری سیم محافظت کننده زمین کمتر از 4Ω است

کاربر باید یک سوئیچ هوا یا قدرت را با ظرفیت مناسب برای تجهیزات در محل نصب تنظیم کند و این سوئیچ باید برای استفاده توسط تجهیزات مستقل باشد.
