ISO 20653 IPX6K9K ضد آب تجهیزات الکتریکی در برابر اجسام خارجی

ISO 20653 IPX6K9K ضد آب تجهیزات الکتریکی در برابر اجسام خارجی

نام تجاری:	Sinuo
شماره مدل:	SN4412
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	30 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

جریان جت آب:

14-16L/MIN، قابل تنظیم

فشار اسپری آب:

8MPA-10MPA، قابل تنظیم

کد IP:

IPX6K9K

تست دمای آب:

80±5 درجه سانتیگراد

زاویه جت آب:

0 درجه، 30 درجه، 60 درجه، 90 درجه

قطر چرخ دار:

Φ800mm، Φ350mm

مدت زمان آزمون:

حداقل 3 دقیقه قابل تنظیم

استاندارد کاربردی:

DIN 40050-9، ISO 20653، IEC 60529

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

30 ست در ماه

برجسته کردن:

ISO 20653 تجهیزات الکتریکی,اجسام خارجی تجهیزات الکتریکی,IPX6K9K تجهیزات الکتریکی

Foreign Objects Electrical Equipment

IPX6K9K Electrical Equipment

توضیحات محصول

ISO 20653 IPX6K9K ضد آب تجهیزات الکتریکی در برابر اجسام خارجی

استانداردها و بند های رعایت شده

I.DIN 40050-9: وسایل نقلیه جاده ای؛ درجه محافظت (کد IP) ؛ محافظت در برابر اجسام خارجی؛ آب و تماس؛ تجهیزات الکتریکی

2. ایزو 20653:2013 وسایل نقلیه جاده ای-درجات حفاظت (کد IP) - حفاظت از تجهیزات الکتریکی در برابر اجسام خارجی، آب و دسترسی

3. IEC 60529: 2013 درجه حفاظت ارائه شده توسط محفظه ها (کد IP)

عملکردمرور کلی

هدف اصلی این تجهیزات انجام آزمایش ضد آب IPX6K و IPX9K در مورد حفاظت از اجزای الکتریکی خودروهای جاده ای، لامپ ها و محفظه محصولات الکترونیکی و الکتریکی است.این یک تجهیزات تست ضد آب طراحی شده برای شبیه سازی محیط طبیعی یا شستشوی ماشین با فشار بالا استاجزای اصلی تجهیزات باید شامل: پمپ آب پلنگر با فشار بالا و دمای بالا، موتور سه فاز بی هم زمان،و لوله های ورودی و خروجی پمپ آب باید با لوله های فشار بالا متصل شوند: تجهیزات عمدتا شامل کابینت کنترل، سیستم تامین آب، نوزل فشار بالا، براکت تنظیم الکتریکی نوزل و دستگاه چرخش نمونه است.

پارامترهای فنی

پارامترهای فنی IPX9K

1این آزمایش نیاز به محفظه های کوچک (نمونه هایی با حداکثر اندازه بیش از 250 میلی متر) و محفظه های بزرگ (نمونه هایی با حداکثر اندازه بیشتر یا برابر با 250 میلی متر) را برآورده می کند.حداکثر اندازه نمونه مورد آزمایش:: Ø1150mmX750mm؛

2. مطابق با گرافیک استاندارد سفارشی شده است ، که نیازهای استاندارد IPX9K را برآورده می کند؛

3استفاده می شود برای دستگیره های نوزل محصول بزرگ: پایین می تواند به طور الکتریکی به جلو و عقب حرکت کند، ارتفاع بالا و پایین می تواند به طور الکتریکی حرکت کند،و نوزل 90 درجه به سمت پایین می تواند به طور الکتریکی به سمت چپ و راست حرکت.

زاویه نوزل	محفظه کوچک (0°، 30°، 60°، 90°) ، سطح عمودی محفظه بزرگ 90°؛
فشار اسپری آب	8MPA-10MPA (تنظیم پذیر)
جریان اسپری آب	14L/MIN-16L/MIN (قابل تنظیم)
فاصله اسپری آب	100 تا 250 میلی متر قابل تنظیم؛
کار در حالت روشن شدن محصول مورد آزمایش	ارائه رابط محصول مورد آزمایش؛
پمپ آب	پمپ آب با فشار بالا و دمای بالا وارد شده از ایتالیا. پوسته آب از 4 شیر پیستون با دمای بالا و فشار بالا برای کنترل کار هر نوزل استفاده می کند.
سنسور	مقدار خروجی سنسور فشار الکترونیکی، مقدار خروجی جریان متر توربین.
کنترل	کنترل اتوماتیک زمان، فشار و جریان. می تواند زمان کار، جریان و فشار هر نوزل را کنترل کند.سرعت پمپ تقویت کننده را می توان با تغییر فرکانس تبدیل فرکانس برای دستیابی به جریان تنظیم شده و فشار کنترل. تمام داده ها از طریق دستگاه های هوشمند روی صفحه کنترل تبدیل می شوند
نمايش	صفحه لمسی رنگی 7 اینچی Weinview
زبان رابط	زبان انگلیسی، ورودی صفحه لمسی
حالت کار	عملکرد چرخه 0°، 30°، 60°، 90° برای محصولات کوچک، حرکت عمودی نوزل 90° برای محصولات بزرگ، یا ترکیبی از این دو حالت؛
عملکرد نمایش	به طور پویا داده های نمونه برداری و تنظیم پارامترها را در زمان واقعی به روز می کند. می تواند فشار، جریان، درجه حرارت، زمان آزمایش و غیره را نشان دهد.
عملکردهای محافظتی	حفاظت از نشت، حفاظت از بیش از حد، حفاظت از مدار کوتاه، حفاظت از ایمنی عملیات پرسنل
ظرفیت مخزن آب	≥ 200 لیتر
منبع برق تجهیزات	AC380V، 50HZ، 30KW؛
دمای آب آزمایش	80±5 °C قابل کنترل؛

پارامتر فنی IPX6K

1برای تست IPX6K محصولات مناسب است.

درب نوزل	ф6.3mm؛
مواد نوزل	از فولاد ضد زنگ
جریان اسپری آب	75 لیتر/ دقیقه
فشار اسپری آب	حدود 1000KPa/ دقیقه؛
زمان آزمایش	حداقل 3 دقیقه، زمان تنظیم شده توسط کاربر (که توسط سیستم کنترل کنترل می شود)
فاصله بین نوزل و محفظه	2.5-3m (که توسط آزمایش کننده کنترل می شود)
نگهدارنده نوزل	ارتفاع و زاویه بلند کردن قابل تنظیم است که برای نصب نوزل مناسب است و نیازی به کار دستی ندارد.
کنترل جریان و فشار	نظارت در زمان واقعی سنسورهای جریان و فشار، کنترل هوشمند کنورترهای فرکانس و پارامترها می توانند در کابینت کنترل انتخاب و تنظیم شوند.
کنترل کننده	شرکت Mitsubishi PLC
رابط انسان-ماشین	وین ویو، ۷ اینچ، صفحه لمسی رنگی
مبدل فرکانس	تبدیل کننده فرکانس دلتا؛
پمپ آب	پمپ جنوب پمپ عمودی فولاد ضد زنگ
مخزن آب	مخزن آب از فولاد ضد زنگ ≥500 لیتر
دستگاه چرخش	قطر پایین 800 میلی متر، صفحه چرخش بالا 350 میلی متر، صفحه چرخش پایین 150 کیلوگرم، صفحه چرخش بالا 25 کیلوگرم، ستونهایی قابل برداشتن، محصولات کوچک می توانند بر روی صفحه چرخش بالا قرار گیرند،محصولات بزرگ می توانند بعد از برداشتن صفحه چرخش بالایی به طور مستقیم بر روی صفحه چرخش پایین قرار گیرند.سرعت چرخش: 5r/min± 1r/min (به اشتراک گذاشته شده توسط IPX6K و IPX9K)
عملکردهای محافظتی	محافظت از نشت، محافظت از اضافه بار، محافظت از مدار کوتاه.
لوله اسپری آب	لوله فشار بالا

جزئیات

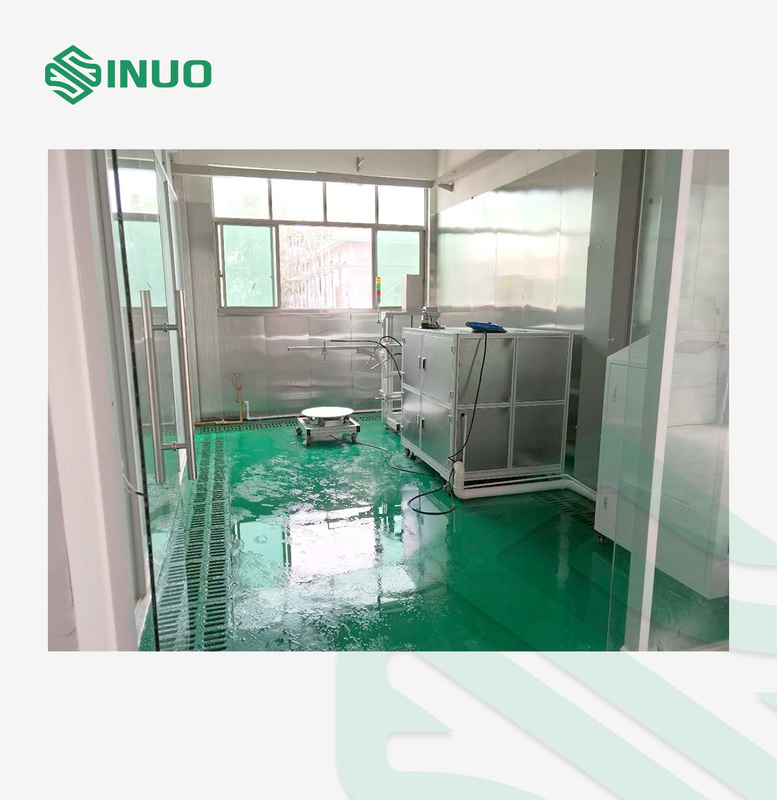

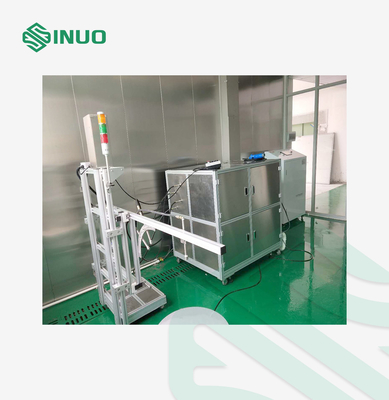

ISO 20653 IPX6K9K ضد آب تجهیزات الکتریکی در برابر اجسام خارجی 0
