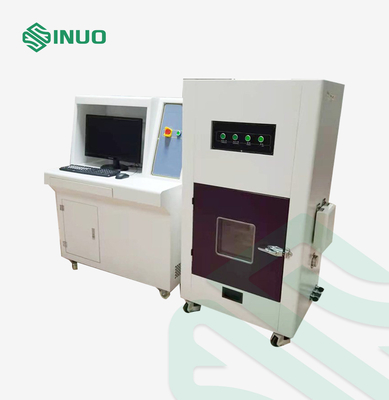

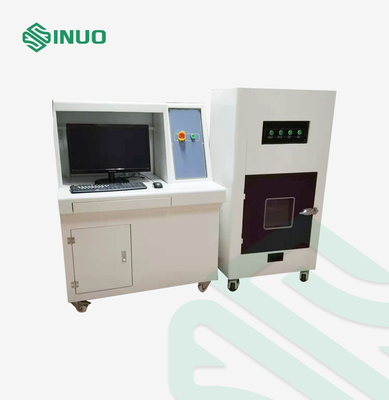

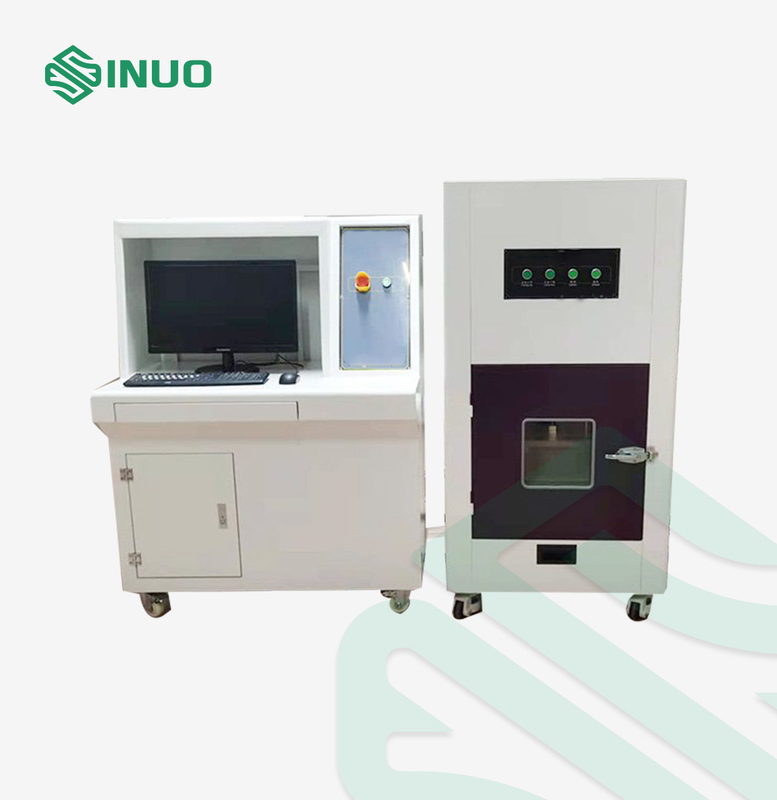

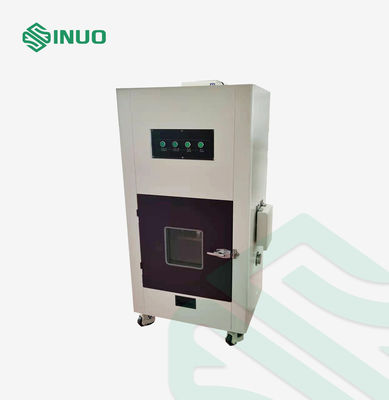

AIS 038 اتاق آزمایش شکستن باتری خودروهای الکتریکی و نفوذ ناخن

AIS 038 اتاق آزمایش شکستن باتری خودروهای الکتریکی و نفوذ ناخن

نام تجاری:	Sinuo
شماره مدل:	SN554B-15T
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

AIS 038، IEC62133-2012

حداکثر فشار:

1KN-150KN (قابل تنظیم)

ساختار سیستم:

ساختار فشار عمودی

حالت رانندگی:

سروو موتور

سکته مغزی اکستروژن:

0 ~ 450 میلی متر

شرایط سرعت:

1 - 15 میلی متر بر ثانیه

دقت نمایش سرعت:

0.1 میلی متر

دقت نمایش فشار:

جزئیات بسته بندی:

جعبه تخته سه لا

قابلیت ارائه:

10 ست در ماه

برجسته کردن:

تجهیزات آزمایش باتری AIS 038 EV,0تجهیزات آزمایش باتری های 1 میلی متری

0.1mm EV Battery Testing Equipment

توضیحات محصول

محفظه تست شکستن و نفوذ میخ باتری خودروی الکتریکی AIS 038

استانداردها و بندهای منطبق برایمحفظه تست شکستن و نفوذ میخ باتری خودروی الکتریکی

مطابق با تست له شدن AIS 038 در صفحه شماره.79 از 106 cl.no.3.2، تست نفوذ ناخن در صفحه شماره.101 از 106 cl.no.3.3.2 (a)، IEC62133-2012، QC/T 743-2006، QC/T 744-2006 و غیره.

بررسی اجمالی تجهیزات برایمحفظه تست شکستن و نفوذ میخ باتری خودروی الکتریکی

این دستگاه آزمایش، شرایط مختلفی را که ممکن است در هنگام استفاده از باتری‌های لیتیومی مختلف در معرض اکستروژن قرار گیرد، شبیه‌سازی می‌کند.

باتری بین یک صفحه اکسترود قرار می گیرد و موتور از طریق پیچ به باتری اکسترود شده فشار وارد می کند و پس از رسیدن به فشار معینی به طور خودکار باز می گردد.

این تجهیزات آزمایشی عمدتاً برای تشخیص ایمنی باتری های لیتیومی خودرو، باتری های قدرت، باتری ها، باتری های خودروی الکتریکی و سایر باتری ها استفاده می شود.

این مجموعه ای از سیستم فشار، سیستم ضد انفجار، سیستم جمع آوری داده ها، سیستم کنترل کامپیوتر و غیره است.بدنه اصلی تجهیزات تست و سیستم کنترل جدا شده و به طور جداگانه برای تحقق نظارت و آزمایش از راه دور عمل می کنند و دستگاه حفاظت ایمنی چند لایه می تواند استانداردهای آزمایشی متعددی را برآورده کند.

اجزای اصلی وارداتی هستند که یک تجهیزات تست ضروری برای تولید کنندگان باتری و موسسات تحقیقاتی است.

پارامترهای فنی برایمحفظه تست شکستن و نفوذ میخ باتری خودروی الکتریکی

شاخص فنی اکستروژن

1. 1

حداکثر فشار

1KN-150KN (قابل تنظیم)

1. 2

ساختار سیستم

ساختار فشار عمودی

1. 3

حالت رانندگی

سروو موتور

1. 4

ولتاژ ورودی

فرکانس 380 ولت 50 هرتز

1. 5

سکته مغزی اکستروژن

0 ~ 450 میلی متر (لوازم اکستروژن شامل نمی شود)

1. 6

دقت اکستروژن

± 1%

1. 7

شرایط سرعت

1 - 15mm/s (قابل تنظیم)

1. 8

دقت نمایش سرعت

0.1 میلی متر

1. 9

دقت نمایش فشار

1. 10

خطای سرعت

≤1%

1. 11

خطای اجباری

± 1%

1. 12

تبدیل واحد

Kg/N/Lb

1. 13

شرایط آزمایشی

نیرو، جابجایی (تغییر شکل)، ولتاژ، یکی از سه یا ترکیبی از سه

1. 14

زمان مکث را فشار دهید

0 ~ 99 ساعت 59 دقیقه و 59 ثانیه، وضعیت زمانی را می توان به دلخواه تنظیم کرد تا مقدار پارچه تغییر شکل و خاتمه خودکار تنظیم شود

1. 15

حالت کنترل

سیستم کنترل کامپیوتر بالایی کامپیوتر

1. 19

اندازه جعبه

W1000 * D1000 * H1000 میلی متر

1. 16

محدوده دما

محدوده مجموعه: -20 ~ 1000℃;دو کاناله

دقت: ± 1℃;

1. 17

محدوده ولتاژ

محدوده مجموعه: 0 تا 100 ولت

دقت اکتساب: 100 میلی‌ثانیه؛

کانال: 1 کانال;

1. 18

ارتباط

با استفاده از رابط ارتباطی R232،45، می‌تواند ثبات و دستیابی از راه دور در زمان واقعی را با عملکرد ضد انفجار تضمین کند.

1. 19

سوئیچ استاپ ایمنی

دارای دکمه "توقف اضطراری"

1. 20

مواد جعبه داخلی

فولاد ضد زنگ SUS 201# (ضخامت 3.0 میلی متر تقویت شده و ضخامت کل جعبه بیرونی 80 میلی متر)

1. 21

مواد جعبه بیرونی

پخت بشقاب مخلوط سرد (ضخامت 1.5 میلی متر)

1. 22

بدنه جعبه

ساختار عمودی را بپذیرید

1. 23

دریچه دود

100 میلی متر، بالای پشت جعبه قرار دارد

1. 24

در، درب

درب سمت چپ، پنجره دید، قفل درب دستگیره سرد

1. 25

دستگاه کاهش فشار ضد انفجار

با عملکرد تسکین فشار ضد انفجار، یعنی پشت جعبه محافظ دارای درب فشار شکن از نوع جذب مغناطیسی است (مشخصات: 400 * 400 میلی متر)، در هنگام ضربه شدید هوا، درب فشار شکن به طور خودکار باز می شود تا تاثیر انفجار کاهش یابد. .

1. 26

نصب و راه اندازی اطفاء حریق

جعبه اکسترود شده مجهز به دستگاه اطفاء حریق است.پس از انفجار باتری، دستگاه و سیستم اطفاء حریق را می توان با کنترل از راه دور یا دستی باز کرد.

1. 27

سیستم اگزوز

هنگامی که نمونه آزمایشی دود تولید می کند، دستگاه می تواند به طور خودکار دود را از طریق لوله تخلیه کند

1. 28

نصب روشنایی

لامپ های ضد انفجار روشنایی کم مصرف با روشنایی بالا در مخزن آزمایش قرار می گیرند تا کل فضای آزمایش را برای مشاهده آسان آزمایش روشن کنند.

1. 29

سیستم دوربین مدار بسته

منطقه آزمایش مجهز به سیستم نظارت دوربین ضد انفجار با کیفیت بالا (با پوشش محافظ) است و می توان آن را از راه دور کنترل کرد تا اطمینان حاصل شود که داده ها با کمتر از 3 میلیون پیکسل مجهز نیستند.

AIS 038 اتاق آزمایش شکستن باتری خودروهای الکتریکی و نفوذ ناخن 0

1.30

پایین تجهیزات

4 چرخ جهانی نصب کنید، هر دو به راحتی جابجا می شوند، اما پارکینگ ثابت نیز ثابت است.

1. 31

اندازه پنجره

300 * 300 * 10 میلی متر (شیشه ضخیم دوگانه ضد انفجار)

1. 32

بعد خارجی

1200W X 120D X 2200H میلی متر (طراحی واقعی باید غالب شود)

1. 33

منبع انرژی

AC 380 ولت 50 هرتز

1. 34

قدرت

7.5 کیلو وات

1. 34

وزن دستگاه

حدود 1350 کیلوگرم

2. دستورالعمل های قابل اجرا

2. 1

روش اکستروژن

تست اکستروژن تک باتری:

(1) با توجه به شرایط زیر تست کنید.

- جهت اکستروژن: فشار عمود بر صفحه باتری (شکل 1 را ببینید).

شکل صفحه اکستروژن: نیم سیلندر با شعاع 75 میلی متر، طول نیم سیلندر (L) بزرگتر از اندازه باتری است که باید اکسترود شود.

- درجه اکستروژن: هنگامی که ولتاژ به 0 ولت رسید یا پوسته شکسته شد، اکستروژن را متوقف کنید.

(2) برای 1 ساعت مشاهده کنید.

(3) استانداردهای بازرسی: بدون انفجار، بدون آتش.

تست اکستروژن بسته باتری

(1) فرم صفحه اکستروژن:

نیم سیلندر با شعاع 75 میلی متر، طول نیم سیلندر بزرگتر از اندازه باتری اکسترود شده است، اما نه بیشتر از 1 متر.

(2) جهت اکستروژن:

جهتی که در آن ماژول باتری بیشترین آسیب را نسبت به اکستروژن در طرح خودرو دارد یکسان است.اگر جهتی که بیشتر مستعد اکستروژن است در دسترس نباشد، فشار عمود بر جهت آرایش تک باتری اعمال می شود.

AIS 038 اتاق آزمایش شکستن باتری خودروهای الکتریکی و نفوذ ناخن 1

(3) درجه اکستروژن

تغییر شکل ماژول باتری به 30% می رسد یا فشار اکستروژن به 1000 برابر وزن ماژول باتری و مقادیر بزرگتر ذکر شده در جدول 2 زیر می رسد.

جدول 2 جدول انتخاب فشار اکستروژن

تعداد مونومرهای تماس n روی سطح اکستروژن	نیروی اکستروژن (kN)
1	200
2 تا 5	100*n
＞ 5	500

- به مدت 10 دقیقه نگه دارید.

3. سیستم تست فشار

3. 1

سیستم جذب نیرو: سنسور نیروی کوریولیس با دقت بالا 20000 کیلوگرم برای انجام آزمایشات مختلف

در همان زمان، دقت تست نیرو در ± 0.5% FS است.

3. 2

سیستم قدرت:

سروو موتور Ac;

درایور Ac;

کاهنده دنده حلزونی

تایوان پیچ توپی با دقت بالا وارد کرد.

3. 3

سیستم کنترل:

حالت کنترل Pulse Command کنترل را دقیق تر می کند.

محدوده کنترل سرعت: 1~20mm/S;

تنظیم برد مرکزی دارای عملکردهای تنظیم سریع درشت و تنظیم دقیق آهسته است.

بازگشت خودکار به مبدا و ذخیره سازی خودکار پس از آزمایش؛

3. 4

حالت انتقال داده: انتقال RS232

3. 5

حالت نمایش: نمایش صفحه نمایش کامپیوتر.

3. 6

نرم افزار رابط تست لوکس می تواند به سرعت ثابت، تغییر موقعیت، بار ثابت دست یابد (می توان زمان نگهداری را تنظیم کرد)،

حالت کنترل نرخ افزایش بار ثابت، نرخ افزایش تنش ثابت، نرخ افزایش کرنش ثابت و غیره را می توان با حالت کنترل چند مرحله ای ترکیب کرد.

الزامات مختلف آزمون را برآورده کنید.

3. 7

جابجایی کامل:

رمزگذار 1000 P/R، با دقت دو برابر؛

رمزگذار LINE DRIVE دارای توانایی ضد تداخل قوی است.

تجزیه و تحلیل جابجایی 0.5 میلی متر;

3. 8

ابزار ایمنی:

اضافه بار دستگاه خاموش کردن اضطراری؛

دستگاه محدودیت سفر بالا و پایین.

عملکرد توقف خودکار نقطه شکست.

3. 9

دیگران:

عملکرد خاموش شدن ولتاژ: هنگام آزمایش ولتاژ خارجی باتری، ولتاژ خاموش شدن را می توان در هر دو انتهای باتری تنظیم کرد.

هنگامی که ولتاژ به ولتاژ تنظیم شده کاهش می یابد، سیگنال خروجی سیستم را متوقف می کند.

4. ویژگی ها

4. 01

جعبه تست یک منطقه مستقل مهر و موم شده است که از ناحیه برق در پایین و ناحیه روشنایی اگزوز در بالا جدا شده است، که می تواند از انتشار شعله، گاز با دمای بالا، گاز نشت و غیره به مناطق دیگر جلوگیری کند.

4. 02

جعبه تست با سیستم اگزوز ارائه می شود.خروجی اگزوز داخلی جعبه در بالای جعبه چیده شده و مجهز به یک هود جمع آوری هوا است.سمت چپ پایین داخل جعبه با یک خروجی هوای مکمل ارائه شده است.فن اگزوز از یک موتور محور بلند و یک چرخ باد فولادی، با حجم هوای زیاد، مقاومت در برابر آتش و مقاومت در برابر دمای بالا تشکیل شده است.

4. 03

جعبه تست همه از قطعات مقاوم در برابر حرارت بالا و مقاوم در برابر شعله (بدون خطوط لوله پلاستیکی، سیم، واشر لاستیکی، حلقه های آب بندی، روغن روان کننده، روغن و غیره) تشکیل شده است، و درب جعبه با مهر و موم های مقاوم در برابر درجه حرارت بالا مهر و موم شده است.

4. 04

درب جلوی جعبه آزمایش از طراحی تقویت‌شده استفاده می‌کند که می‌تواند به طور موثر آسیب ناشی از آتش‌سوزی و انفجار در طول آزمایش را جدا کند.پانل درب یک طراحی دو لایه با لایه های میانی را اتخاذ می کند و لولا و قفل درب از قطعات استاندارد ویژه تجهیزات تقویت شده استفاده می کنند.پنجره درب از شیشه های دولایه مقاوم در برابر انفجار استفاده می کند.

4. 05

در سمت باز صفحه پشتی محفظه آزمایش از یک لولا و در سمت دیگر از درب متحرک جذب مغناطیسی استفاده می شود که نقش موثری در انفجار دارد.هنگامی که صفحه پشتی بسته است، باید اطراف آن را آب بندی کرد تا از نشت گاز در جعبه آزمایش جلوگیری شود.هنگامی که یک انفجار در داخل جعبه رخ می دهد، گاز پرفشار تولید شده می تواند درب فشار را باز کند تا از سایر جنبه های تجهیزات در برابر آسیب و ایمنی پرسنل آزمایش محافظت کند.

4. 06

صفحه پایین جعبه آزمایش طراحی یکپارچه، بدون سوراخ و شکاف را اتخاذ می کند که به راحتی تمیز می شود.

4. 07

بالای جعبه تست مجهز به لامپ است و از پوشش محافظ شیشه سکوریت شده برای محافظت از بیرون لامپ استفاده می شود تا از آسیب شعله و خروج لامپ جلوگیری شود.اتصال دهنده های جداشدنی استاندارد برای اتصال جعبه آزمایش برای جداسازی و تعویض آسان استفاده می شود.

4. 08

دستگاه تست اکستروژن دارای ایمنی الکتریکی مطابق با استانداردهای ملی است که می تواند به طور موثر از خطرات شوک الکتریکی که ممکن است در پرسنل عملیات و تعمیر و نگهداری رخ دهد جلوگیری کرده و از بین ببرد.در حین کار عادی، به جز قسمت مدار تجهیزات، پوسته تجهیزات و قطعات فلزی موجود در جعبه تست شارژ نمی شود.در صورت بروز حادثه، مانند آتش سوزی، نشتی، اتصال کوتاه و غیره، تجهیزات می توانند به طور خودکار برق ورودی خارجی را قطع کنند، به طوری که هیچ بخشی از تجهیزات شارژ نشود.

4. 09

دستگاه تست اکستروژن باید دارای دکمه "توقف اضطراری" باشد تا درمان اضطراری را در شرایط بحرانی تسهیل کند.دکمه "توقف اضطراری" برای متوقف کردن تمام اقدامات دستگاه تست اکستروژن در موارد بحرانی برای جلوگیری از وقوع خطرات استفاده می شود.پس از تنظیم مجدد دکمه "توقف اضطراری"، دستگاه تست اکستروژن در حالت عملکرد عادی قرار دارد.

4. 10

فیکسچر اکستروژن دستگاه تست اکستروژن را می توان به طور انعطاف پذیر جدا کرد و به راحتی جایگزین کرد.فیکسچر اکستروژن موجود: دیسک اکستروژن مسطح

4.11

دستگاه تست اکستروژن باید مجهز به یک غلتک جهانی برای حرکت آسان و یک پایه پشتیبانی قابل تنظیم برای یک موقعیت ثابت باشد.

4.12

دستگاه تست اکستروژن عملکرد تنظیم فشار محافظ خود را دارد که می تواند از فشار اکستروژن بیش از حد در طول آزمایش اکستروژن جلوگیری کند و به تجهیزات آسیب برساند.هنگامی که فشار اکستروژن به مقدار فشار حفاظتی تنظیم شده رسید، دستگاه تست اکستروژن به طور خودکار متوقف می شود.در این زمان، فقط فیکسچر اکستروژن را می توان بلند کرد و آزمایش اکستروژن را نمی توان ادامه داد.

5. معرفی نرم افزار اکسترودر

5. 01

رابط اصلی نرم افزار را کنترل کنید

AIS 038 اتاق آزمایش شکستن باتری خودروهای الکتریکی و نفوذ ناخن 2

5. 02

تنظیم رابط

AIS 038 اتاق آزمایش شکستن باتری خودروهای الکتریکی و نفوذ ناخن 3

5. 03

نمودار

AIS 038 اتاق آزمایش شکستن باتری خودروهای الکتریکی و نفوذ ناخن 4

5. 04

معرفی نرم افزار اکسترودر

این سیستم تست فشار برای دستگاه تست فشار 1kN-20000kN مناسب است

نمایش زمان واقعی روی صفحه نمایش نیرو-تغییر شکل، نیرو-جابجایی و سایر منحنی های آزمایشی تحقق می یابد، که می توان آنها را در هر زمان تغییر داد و مشاهده کرد، و منحنی برای بزرگ شدن و کاهش بسیار راحت است.

منحنی داده کل فرآیند آزمایش را می توان به طور خودکار ضبط و ذخیره کرد.

صفر کردن دیجیتال نیروی آزمایش و تغییر شکل تحقق می یابد که برای کار راحت است و قابلیت اطمینان دستگاه را بهبود می بخشد.

داده های تست توسط پایگاه داده مدیریت می شود و تمام داده های تست به طور خودکار ذخیره می شوند

به طور خودکار فرآیند آزمایش را تکمیل کنید، نوع شکسته را قضاوت کنید، داده های تست را به طور خودکار ضبط و ذخیره کنید.

با حفاظت اضافه بار عملکرد توقف خودکار، و می تواند به طور خودکار در مورد شکستگی نمونه، توقف خودکار قضاوت کند

انواع روش های خروجی گزارش، عملکرد قدرتمند ویرایش گزارش، کاربران می توانند با توجه به نیازهای خود در مدت زمان بسیار کوتاهی هر فرمتی از گزارش تست را تهیه کنند.

داده ها حالت مدیریت پایگاه داده را اتخاذ می کنند، به طور خودکار داده های آزمایشی و منحنی ها را در پایگاه داده ذخیره می کند، یکپارچگی و یکپارچگی داده ها را تضمین می کند، و برای کاربران آسان است که پرس و جو و مدیریت کنند.

منحنی داده کل فرآیند آزمایش را می توان به طور خودکار ضبط و ذخیره کرد.

رابط انسان و ماشین سبک استاندارد ویندوز را اتخاذ می کند، کارکرد و یادگیری آسان است و می تواند کنترل، جمع آوری و محاسبه معمولی را برآورده کند.

6. پیکربندی استاندارد تجهیزات

6. 01

دستگاه اصلی عمودی 1 مجموعه

1 مجموعه

6. 02

جعبه محافظ محصور شده (با عملکرد کاهش فشار و اگزوز)

1 مجموعه

6. 03

رایانه برند (نه کمتر از پیکربندی زیر: LCD 20 اینچی، 1000 گیگابایت)

1 مجموعه

6. 05

سیستم سنسور فشار

1 مجموعه

6. 06

سیستم اکتساب جامع ولتاژ، دما

از هر کدام 1 ست

6. 07

مشخصات محصول

یک تکه
