IPX9 سیستم آزمایش جت آب با دمای بالا و فشار بالا SN4412C-F

IPX9 سیستم آزمایش جت آب با دمای بالا و فشار بالا SN4412C-F

نام تجاری:	Sinuo
شماره مدل:	SN4412C-F
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	1 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

Calibration Certificate (Cost Additional)

مطابق با استاندارد:

IEC 60068 و IEC60529

درجه آزمون:

کلاس IPX9

حداکثر نمونه کاربر:

1500 × 1000 × 500 میلی متر

دمای آب جت:

RT ~ 80°C قابل تنظیم است

فشار جت:

8000 × 10000 کیلو پاسکال

اسپری فلو:

1416L/دقيقه

فاصله به نمونه:

175±25 میلی متر

زمان اسپری:

30S/m2

جزئیات بسته بندی:

جعبه تخته سه لا

قابلیت ارائه:

1 ست در ماه

برجسته کردن:

سیستم آزمایش جت آب با دمای بالا,IPX9 سیستم آزمایش جت آب

IPX9 Water Jet Test System

توضیحات محصول

IPX9 سیستم آزمایش جت آب با دمای بالا و فشار بالا SN4412C-F

استانداردها و بندها برایسیستم تست جت آب با دمای بالا و فشار بالا

اتاق باران باز IPX9 SN4412C-F مطابق با الزامات استاندارد IEC 60068: 2022, IEC60529:2020 و غیره است.

پارامتر فنی برایسیستم تست جت آب با دمای بالا و فشار بالا

پارامترهای فنی اصلی
ابعاد قاب داخلی	عمق 2000 × عرض 2500 × ارتفاع 4000mm
ابعاد قاب بیرونی	عمق 2500 × عرض 45000 × ارتفاع 4500mm (خانه شیشه ای، مخزن تخلیه و کاربران مهندسی زمین توسط کاربر اداره می شود).
حداکثر نمونه کاربر	عمق 1500 × عرض 1000 × ارتفاع 500mm، وزن نمونه: 650KG.
سیستم اسپری	از یک پمپ آب فشار بالا و دمای بالا ایتالیایی، فشار بالا و دمای بالا،دریچه سولینوئید با فشار بالا و دمای بالا و لوله هیدرولیک با فشار بالا و دمای بالا.
دمای آب جت	RT ~ 80°C تنظیم می شود (RT دمای محیط است)
زاویه تزریق	اسپری می تواند کل سطح نمونه را پوشش دهد و زاویه اسپری عمودی به سطح نمونه است.
فشار جت	۸۰۰۰٫۱۰۰۰۰Kpa
جریان اسپری	1416L/دقيقه
فاصله از نوزل تا نمونه	175±25 میلی متر
زمان اسپری	30S/m2 (قابل تنظیم)
کنترل زمان اجرا	1s ~ 9999h59min59s ((قابل تنظیم)
سطح گیرنده	قسمت بالا و سمت های محصول
فشار سنج آب	فشار آب می تواند نشان داده شود
سیستم کنترل	شرکت به طور مستقل سیستم کنترل صفحه لمسی را توسعه داد
مخزن گرمایش (انکوبیاتور)	يک
نمونه بار خودرو	۶۵۰ کیلو
تعداد کلاه های آب پاشی	2 PC، یکی بر روی سطح بالای نمونه اسپری نصب شده است؛ یکی بر روی جانبه های نمونه جت در اطراف هواپیما نصب شده است؛
مسیر جت	بر اساس اصل حرکت در مسیر شکل S، یک موتور سرو چهار طرفه برای طراحی یک بازوی رباتیک برای اسپری آب در پنج طرف استفاده می شود.زمان اسپری 60S در هر متر مربع زمان آزمون مرجع اساسی است.، و زمان تکمیل کل مسیر را می توان تنظیم کرد که می تواند بین 150-300S (5 m2) تنظیم شود. هنگام تنظیم، اندازه می تواند با توجه به ابعاد کلی محصول وارد شود.سیستم ربات به طور خودکار مسیر آزمایش را برای آزمایش منظم تکمیل می کندبعد از آزمایش، بازو به نقطه اصلی دستگاه بازگشت.
ترتیب نمونه	1 استفاده از لیفتراک برای بارگیری و تخلیه نمونه ها، مشتریان لیفتراک (مورداران برای ارائه مشخصات) ، 2 استفاده از کامیون برای بلند کردن نمونه ها برای حرکت به درب تجهیزات،و سپس از کامیون نمونه دستی بخواهید تا به فضای تست فشار دهدبعد از بستن در، سيستم شما را به انجام آزمون رسمي دعوت مي کند.
سیستم آب خالص	تجهیزات آب خالص 50L / H برای تامین آب برای گرمایش، بازیافت آب اسپری فراهم کنید.
منبع برق	AC380V سه فاز پنج سیم، قدرت 50Hz: حدود 100KW (بدون بار) ؛ یک سوئیچ هوا 120A را به طور جداگانه انجام دهید، سوئیچ هوا باید پایانه های سیم کشی داشته باشد و خط برق باید ≥50 مربع باشد.
آب در سیستم گردش نمی کند	1) منبع آب نمی تواند بازیافت شود (از آنجا که منبع آب پس از آزمایش باتری کثیف است، توصیه می شود آب مصرف شده را به مخزن فاضلاب تخلیه کنید). 2) اگر کاربر بازیافت آب را در نظر می گیرد، لطفاً از قبل استخر بازگشت و استخر پاک را آماده کنید. 3) کاربران خط لوله از قبل آماده می شوند؛ 4) اندازه مخزن آب: عمق 2000 × عرض 1000 × ارتفاع 1000mm.
مواد ساختاری
دهانه	لوله های هیدرولیکی از فولاد ضد زنگ 304
آبخوری	از فولاد ضد زنگ 304
لوازم جانبی کنترل برق	مارک های شناخته شده بین المللی مانند شنایدر و Omron انتخاب می شوند

مزیت فنیبرای سیستم تست جت آب با دمای بالا و فشار بالا

سیستم گرمایش

سیم گرمایش استفاده شده در فرکانس بالا در این سیستم بسیار مهم است، انتخاب مواد نادرست لوله گرمایش، عمر کوتاه، آسان برای تولید قیف پدیده مدار کوتاه،برای کاربر با الزامات بالا بسیار ناراحت کننده و ناراحت کننده است، و به طور جدی بر پیشرفت تولید و بازرسی تاثیر می گذارد. به این منظور، این شرکت آخرین نوع جدید از قفسه گرمایش سرامیکی، مواد سرامیکی مقاوم در برابر دمای بالا،عایق بندی خوب، فانوم نشت مدار کوتاه تولید نمی کند، وسط از طریق سیم گرمایشی وارد شده از آلمان، قطر سیم ضخیم، مقاومت در برابر دمای بالا، مقاومت در برابر سوزش خشک.لوله شیشه ای کوارتز در وسط سیم گرمایش وارد می شود، و عملکرد مهم آن جلوگیری از سیم گرمایش از سوختن قرمز، نرم و سقوط است،و تولید سیم گرمایش و تماس فلزی جعبه داخلی منجر به مدار کوتاه و سایر پدیده های نقصاین تکنولوژی اولین تکنولوژی در چین است.

(انبوه گرمایش مخزن)

IPX9 سیستم آزمایش جت آب با دمای بالا و فشار بالا SN4412C-F 0

پمپ آب با دمای بالا و فشار بالا وارد شده از ایتالیا

IPX9 سیستم آزمایش جت آب با دمای بالا و فشار بالا SN4412C-F 1

اندازه گیری جریان الکترونیکی با دمای بالا و فشار بالا

IPX9 سیستم آزمایش جت آب با دمای بالا و فشار بالا SN4412C-F 2

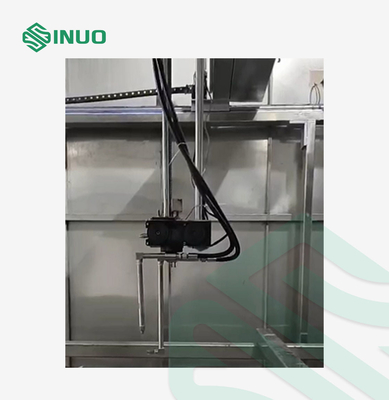

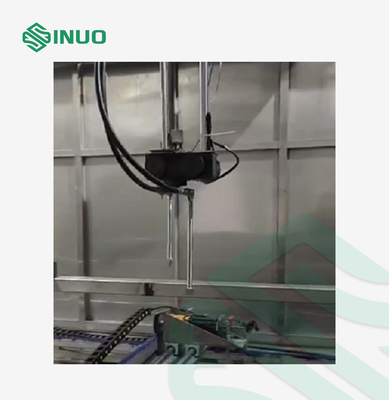

نوزل و نگهدارنده نمونه

IPX9 سیستم آزمایش جت آب با دمای بالا و فشار بالا SN4412C-F 3

سنجش کالیبراسیون فشار آب

IPX9 سیستم آزمایش جت آب با دمای بالا و فشار بالا SN4412C-F 4

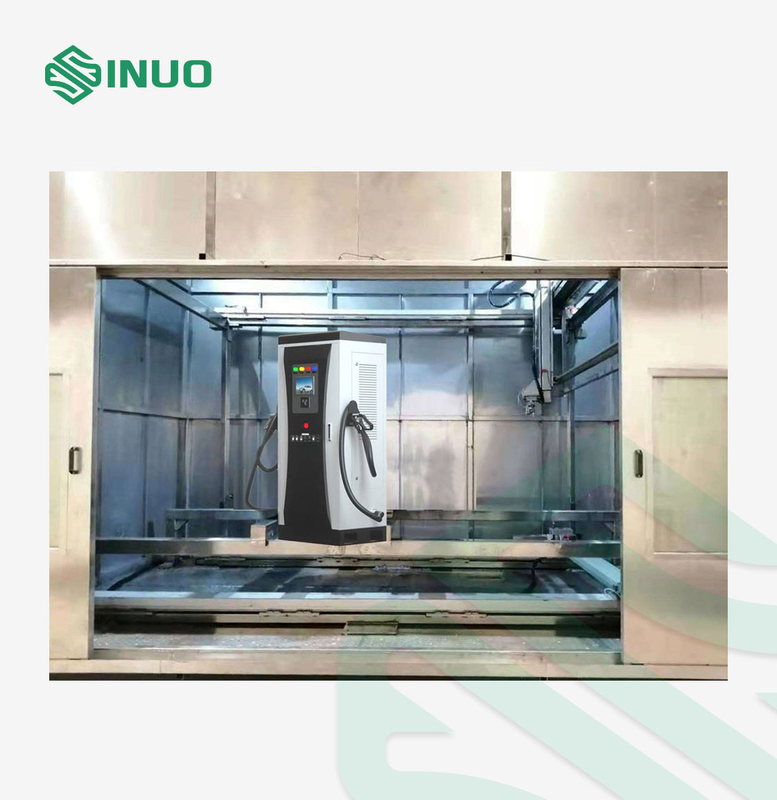

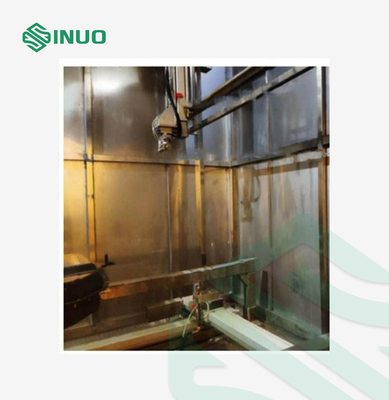

عکسبرای سیستم تست جت آب با دمای بالا و فشار بالا

IPX9 سیستم آزمایش جت آب با دمای بالا و فشار بالا SN4412C-F 5
