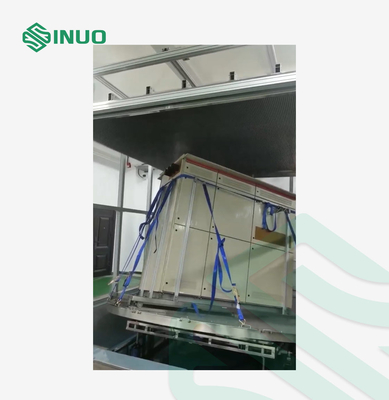

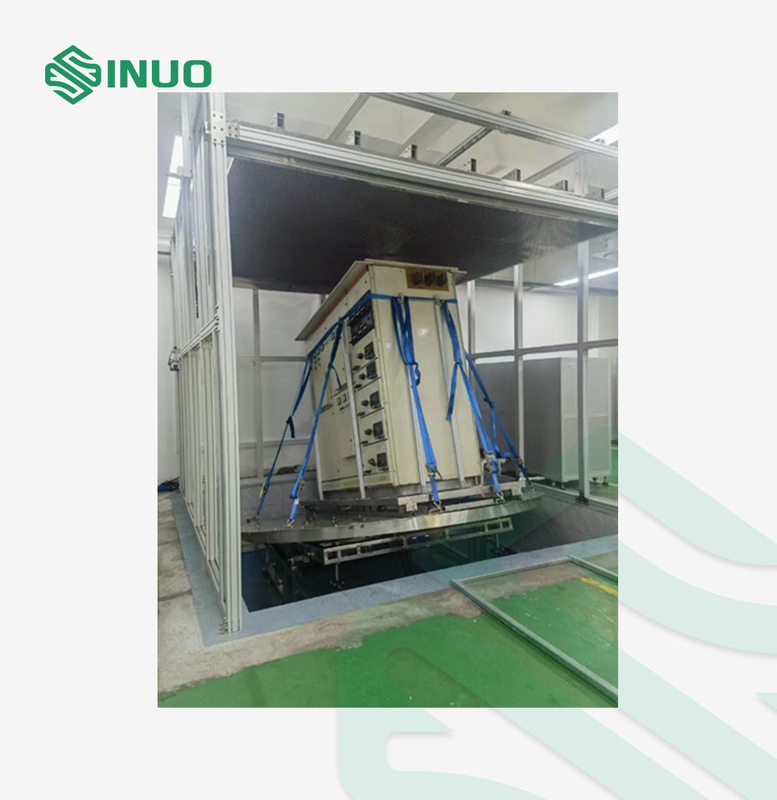

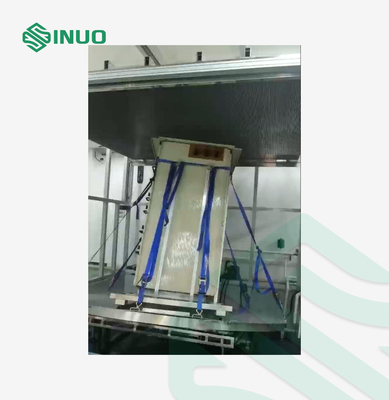

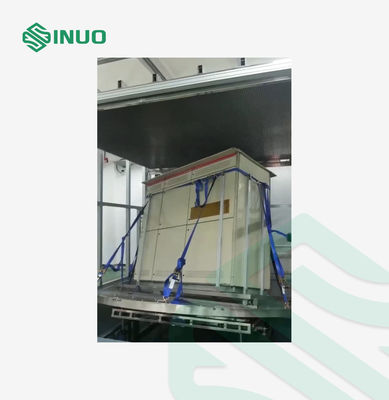

ISO20653 سیستم تست قطرات بارانی عمودی برای انبار شارژ EV IPX1-X2

(1) دستگاه آزمایش قطره باران عمودی

1مناسب برای تست IPX1، IPX2 محصول.

2. منطقه باران: 3000mmX3000mm. (تقسیم شده به 1000X1000 mm، 9 قطره باران)

3مخزن آب: مخزن آب از فولاد ضد زنگ

4. سوزن قطره اي: 0.4 ميلي متر

5. صندلی سوزن قطره: با شصت گوشه ای کلیمپ صندلی سوزن فولاد ضد زنگ، آسان برای نصب، صندلی سوزن مسطح ثابت است.

6فاصله سوراخ: 20ميلي متر

7. بارندگی: 1mm + 0.5mm / min، 3mm + 0.5mm / min، تنظیم فرکانس کنترل خودکار.

8ارتفاع قطره: 200mm (کنترل پرتو فوتو الکتریکی)

9زمان تست: 0-9999S قابل تنظیم است.

10روش بلند کردن: موتور سه فاز + SUS304 فولاد ضد زنگ شکل T دو پیچ بلند کردن همزمان، امن و قابل اعتماد.

11ساخت ماشين: نوع قاب

12فاصله بلند کردن: بلند کردن از زمین حدود 1000-2700mm (یا مورد نیاز)

13- جلوگیری از عملکرد بسته بندی: پس از آزمایش، هوا فشرده برای خشک کردن آب در نوک سوزن مخزن آب برای جلوگیری از بسته بندی متصل می شود.

14. میز چرخشی خم: قطر 3000 میلی متر، حمل بار ≥ 1 تن، زاویه خم 15 درجه، سرعت 1 ~ 3 RPM تنظیم می شود.

(2) سیستم آبیاری هوشمند

1کنترل جریان: استفاده از کنترل دقیق جریان متر توربین و کنترل هوشمند جریان متر دیجیتال الکترونیکی، هر کنترل آزاد جعبه قطره، به 9 مجموعه کنترل جریان متر تقسیم می شود،می تواند در جریان کنترل صفحه لمسی تنظیم شود.

2. پمپ آب: با استفاده از پمپ سانتریفیوژ فولاد ضد زنگ چند مرحله ای، به 9 کنترل پمپ تقسیم می شود.

3آب: 9 راه

4ماده بدن: پروفایل آلومینیوم آلیاژ صنعتی

5. ورودی آب شیر مجهز به فیلتر است، عنصر فیلتر می تواند جایگزین شود.

6مخزن آب مجهز به یک سوئیچ سطح مایع است که می تواند به طور خودکار آب را پر کند و پمپ را کنترل کند تا عملکرد محافظت را در هنگام پایین آمدن سطح آب متوقف کند.

(3) کابینت کنترل یکپارچه

1کنترل: کنترل برنامه PLC Mitsubishi.

2. کار: 10 اینچ رنگ صفحه لمسی، چینی و انگلیسی دو زبان سوئیچ.

3عملکردهای کنترل: کنترل حرکت بلند کردن باران عمودی، کنترل حرکت مرحله، کنترل زمان آزمایش، کنترل تمیز کردن سوزن، کنترل جریان و سایر عملکردها.

4عملکرد حفاظت: حفاظت از نشت، حفاظت از بیش از حد، حفاظت از مدار کوتاه، حفاظت از کمبود آب.

5منبع برق: AC220V، 50Hz، 15KW
