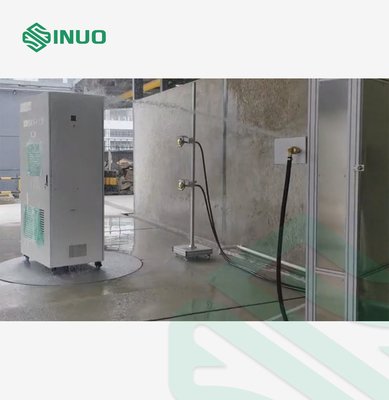

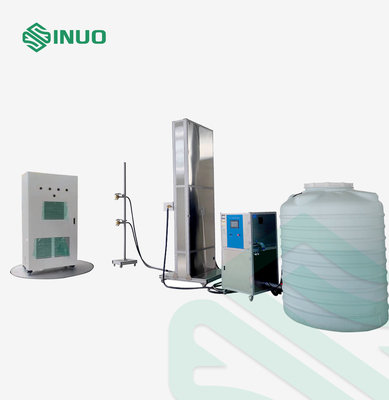

IEC60529 سیستم تست درجه بندی ضد آب ایستگاه شارژ EV IPX3-X6

(1) دستگاه آزمایش آب پاشی گل (IPX3-X4)

1این مناسب برای آزمایش IPX3-X4 از نمونه های بزرگ و سنگین، به جای آزمایش لوله ای است.

2قطر سوراخ: Ø0.5mm

3تعداد سوراخ ها: 121

4. سوراخ وسط 1. زاویه 24 سوراخ در دو دایره داخلی 30 درجه است و زاویه 96 سوراخ در چهار دایره بیرونی 15 درجه است.

5قطر کروی نوزل: 75 میلی متر

6ماده نوزل: مس

7مواد دستگیره: SUS304 فولاد ضد زنگ

8فشار سنج: اندازه گیری شاخص فولاد ضد زنگ.

9. SUS304 فولاد ضد زنگ ، چکش توازن فولاد ضد زنگ

10زمان تست: 0-9999S ((قابل تنظیم)

11فشار آب: حدود 50 تا 150kpa

12جریان: 10 لتر/دقیقه±0.5 لتر/دقیقه

13تعداد دوش: با 2 عدد

14. با یک براکت دوش قابل جابجایی، ارتفاع 2800 میلی متر

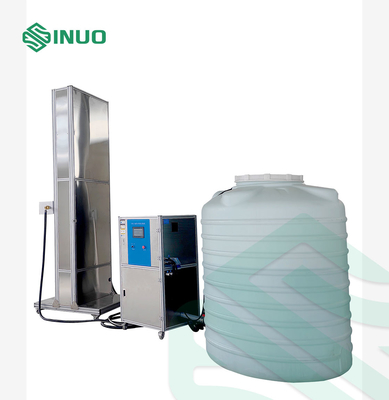

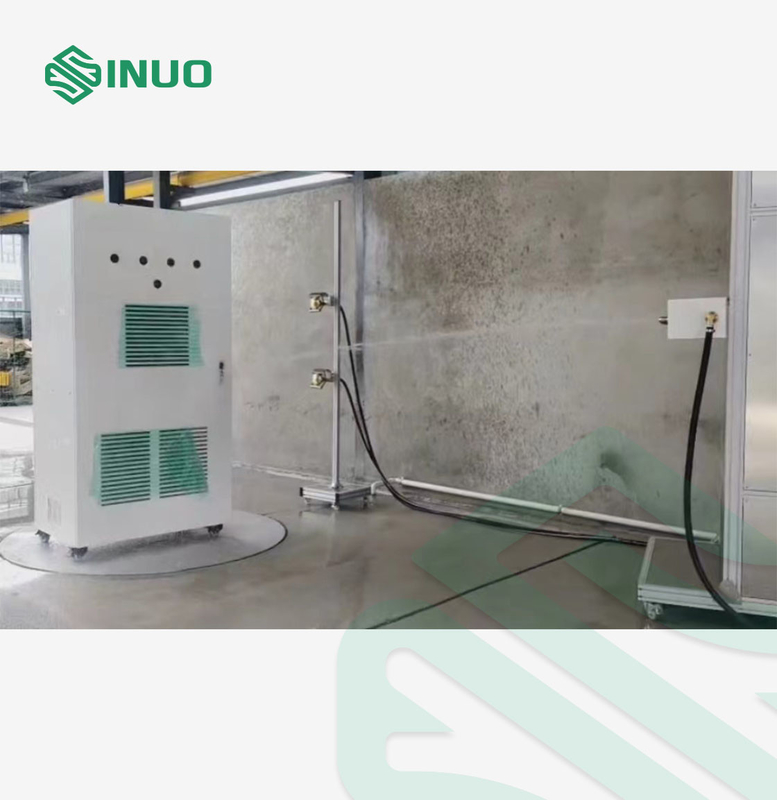

(2) دستگاه آزمایش اسپری آب قوی (IPX5-X6)

1مناسب برای آزمایش محصول IPX5-X6

2دیافراگم: ф6.3mm (IPX5) ، ф12.5mm (IPX6).

3مواد فولاد ضد زنگ

4جریان آب: 12.5±0.625L/min ((IPX5), 100±5L/min ((IPX5).

5زمان تست: 0-99999S (ممکن تنظیم شود).

6فاصله بین نوزل و پوسته: 2.5-3m ((کنترل شده توسط پرسنل آزمایش).

7تعداد اسپرینکرها: 4 اسپرینکر IPX5، در صف، 1 اسپرینکر IPX6.

8. براکت نصب سر اسپریکر الکتریکی: زاویه اسپری آب را می توان با صفحه لمسی تنظیم کرد و ارتفاع را می توان با برق تنظیم کرد.ارتفاع کل براکت 2500mm است.

9. پايينش مجهز به 4 چرخ چرخ است

(3) مرحله چرخش

1- قطر چرخ دار: Ø2000mm.

2سرعت چرخش: 1 ~ 3 RPM تنظیم می شود.

3حرکت چرخش در طول آزمایش: چرخش مداوم در جهت ساعت.

4میز چرخشی: میز صنعتی از آلومینیوم

6ماده بدن: پروفایل آلومینیوم آلیاژ صنعتی

7کنترل مثبت و معکوس و چرخش توسط کابینت کنترل کنترل می شود.

8محرک: موتور + توربین کاهش دهنده.

9حداکثر بار: 1 تن

سیستم هوشمند تامین آب

1کنترل جریان: کنترل جریان در زمان واقعی، تنظیم سرعت پمپ کنترل کنورتر فرکانسبا استفاده از کنترل هوشمند از یک جریان سنج توربین با دقت بالا و یک جریان سنج دیجیتال الکترونیکی، انتخاب و تنظیم جریان در صفحه لمسی.

2پمپ آب: پمپ جنوب پمپ چند مرحله ای فولادی فولادی ، جریان 0-8m3 / h.

3ماده بدن: پروفایل آلومینیوم آلیاژ صنعتی + صفحه مهر و موم SUS304.

4مخزن آب: 2 تن مخزن آب پلاستیکی

کابینت کنترل یکپارچه

1کنترل کننده: Mitsubishi PLC

2رابط انسان-ماشین: صفحه لمسی رنگی 7 اینچی

3عملکردهای کنترل: کنترل جریان اسپری، کنترل عمل مرحله، حرکت اسپری بالا و پایین، کنترل زمان و غیره.

4عملکرد حفاظت: حفاظت از نشت، حفاظت از بیش از حد، حفاظت از مدار کوتاه، حفاظت از کمبود آب و غیره

5منبع برق: AC380V، 50Hz، 8KW
