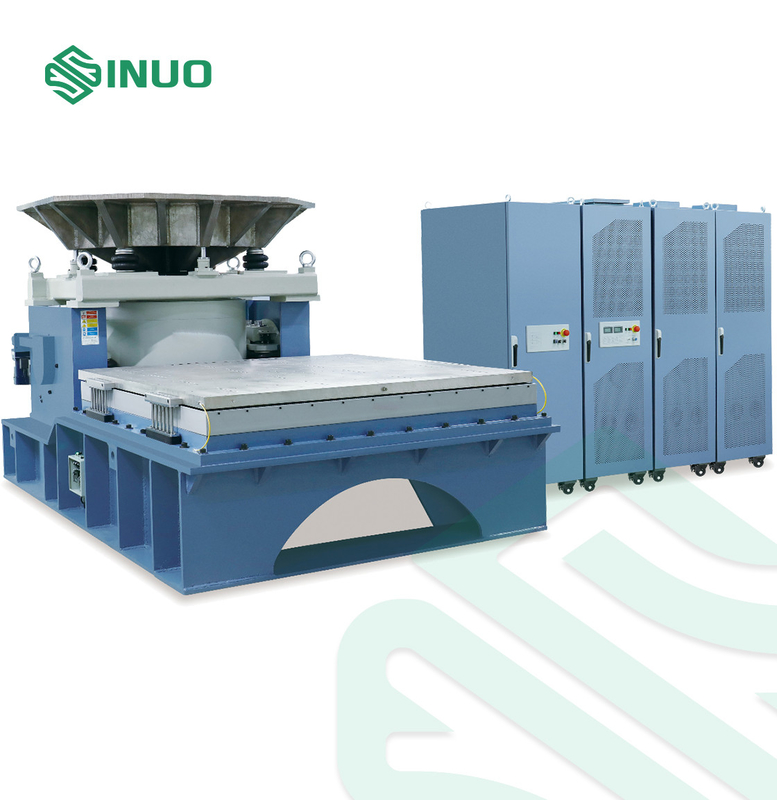

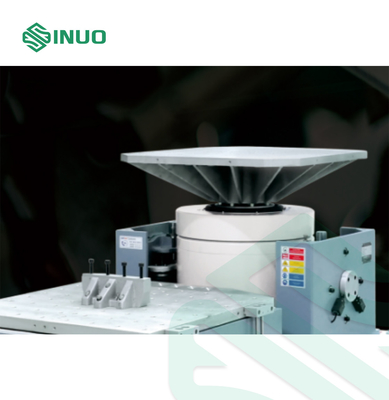

دستگاه تست ارتعاش الکترومغناطیسی آب خنک MIL-STD810G

دستگاه تست ارتعاش الکترومغناطیسی آب خنک MIL-STD810G

بررسی اجمالی تجهیزات

تست ارتعاش عمل هیجان انگیز یا شوکه کردن یک قطعه یا دستگاه برای مشاهده واکنش آن در یک محیط واقعی است.دامنه کاربرد تست ارتعاش بسیار گسترده است، از محصولات صنعتی مانند برد مدار، هواپیما، کشتی، موشک، موشک، خودرو و لوازم خانگی.

Laberton می تواند کل طرح تحریک و تست را در اختیار شما قرار دهد و کیفیت محصولات را مطابق با استانداردهای ملی و بین المللی مانند GB، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC و ASTM برای شما ثابت کند.

فرمول انتخاب ماشین ارتعاش و نمودار ساختار ژنراتور ارتعاش

شرایط تست ارائه شده توسط شرکت مشتری؛

نوع تست: سینوس‌روبیتصادفی؛شوک کلاسیک؛

محدوده پاسخ فرکانس: 1-2700 هرتز

فرمول: A(g)=(2πf)2Dcm/980≒A=0.002DmmF²

D=A/0.002F²F=M(کیلوگرم) ×A(g)

پارامترهای فنی

معرفی فناوری و عملکرد محصول

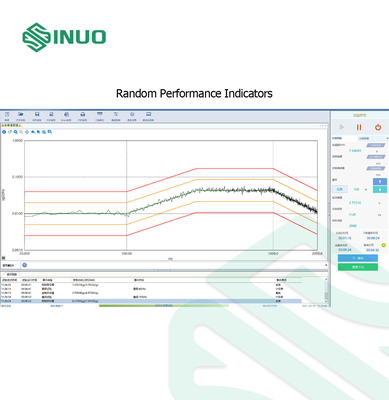

شاخص های عملکرد تصادفی

عملکرد کنترل تصادفی VCS5X کنترل ارتعاش تصادفی سریع و دقیق را فراهم می کند.الگوریتم کنترل تطبیقی ​​مبتنی بر تابع انتقال می تواند به سرعت به غیر خطی بودن سیستم، نقطه ارتعاش رزونانس و تغییر بار دینامیکی پاسخ دهد و دقت کنترل آن را تا حد زیادی بهبود بخشد و زمان حلقه سریع را به دست آورد.

روش کنترل

روش تساوی: تابع انتقال

حلقه کنترل: کنترل تطبیقی ​​مبتنی بر به روز رسانی تابع انتقال، که می تواند به سرعت به تغییرات در غیرخطی بودن سیستم، نقاط ارتعاش تشدید و بارهای دینامیکی پاسخ دهد.

کنترل عملکرد

محدوده دینامیکی: 90dB

دقت کنترل: ± 1dB

زمان حلقه بسته: مقدار معمولی 100mS

سیگنال درایو

یک سیگنال تصادفی گاوسی پیوسته

پارامترهای کنترل

محدوده فرکانس: از 0 تا 145 هرتز، 250 هرتز، 290 هرتز، 500 هرتز، 585 هرتز، 1000 هرتز، 1170 هرتز، 2000 هرتز، 2340 هرتز، 4000 هرتز، 4680 هرتز

وضوح: خطوط طیفی 100، 200، 400، 800، 1600، 3200، 6400

استراتژی کنترل: کنترل تک کانال، کنترل وزنی، حداکثر مقدار، حداقل مقدار

تعداد درجات آزادی (DOF): 12~3160

ضریب برش (برشی سیگما): 2~100

نرخ انباشتگی: هیچ، 50٪، 75٪

طیف هدف

نقطه تقاطع: با بزرگی یا شیب تعریف می شود، تعداد نقاط متقاطع محدود نیست

محاسبه نقطه متقاطع: به طور خودکار مقدار فرکانس متقاطع هر بخش را محاسبه کنید.

طیف تحمل: خط هشدار و خط وقفه را بر حسب دسی بل یا درصد نسبت به طیف هدف تعریف کنید.

بررسی اعتبار: به طور خودکار اعتبار نقاط تقاطع تعریف شده را بررسی کنید

حد تحمل RMS: به طور خودکار بر اساس طیف تحمل محاسبه می شود یا به صورت دستی توسط کاربر تنظیم می شود.

محاسبه RMS: محاسبه خودکار جابجایی، سرعت و شتاب مقادیر RMS و مقادیر پیک تخمینی.

تنظیم RMS: مقدار RMS را به صورت دستی یا با تنظیم تبدیل دسی بل تنظیم کنید.

نوع شتاب: لگاریتمی، دسی بل

واحدهای مهندسی: امپریال، متریک

نمایش: به طور خودکار طیف مرجع را با محدودیت های تحمل تنظیم شده با توجه به طیف مرجع نمایش می دهد.

پیش آزمون

سطح پیش آزمون: 0.1 تا 100%

سرعت شروع: سریع، آهسته

درایو اولیه: ولتاژ شروع اولیه تعریف شده توسط کاربر

حداکثر محدودیت درایو: حداکثر ولتاژ درایو تعریف شده توسط کاربر برای پیش آزمون

طرح اجرای آزمایشی

رویدادهای آزمایشی: بزرگی و زمان اجرا پویا

بررسی وقفه: خاموش، روشن

حلقه کنترل: حلقه باز، حلقه بسته

نتایج ذخیره: بیت مپ صفحه، صفحه فعال، تمام پنجره ها، به طور خودکار محتوای تعریف شده را ذخیره می کند

ایجاد گزارش تست: گزارش ساده، گزارش کامل

آزمایش مکث: زمان مکث را تنظیم کنید

حلقه: شروع و پایان حلقه و تعداد حلقه ها را تنظیم کنید

اجرای توالی تست: چندین آزمایش را به ترتیب تغییر داده و اجرا کنید

ایمنی

بررسی قطعی خط: به طور خودکار تعداد خطوط خارج از تحمل را بررسی کنید و با مقدار مجاز مقایسه کنید، نرخ قطعی خط 0~1 است.

حد موثر: بررسی کنید که آیا مقدار مؤثر کنترل از حداکثر و حداقل حد تعیین شده بیشتر است یا خیر

سقط دستی: کاربر می‌تواند آزمایش را با «توقف» در کنترل پنل و دکمه «ABORT» در پانل جلوی جعبه کنترل متوقف کند.

اجرا: سریعترین راه این است که "ABORT" را فشار دهید تا اجرای آزمایشی مستقیماً توسط سخت افزار قطع شود.

مقادیر حد جدول ارتعاش: حداکثر شتاب، سرعت، جابجایی.

پیش آزمون: از سیگنال های مقیاس کوچک برای بررسی حلقه کنترل سیستم و عملکرد سیستم، تست عملکرد انتقال سیستم و غیره استفاده کنید.

تست: تشخیص حلقه باز خودکار مداوم، بازرسی اضافه بار، زنگ هشدار، بازرسی باند تحمل وقفه، بازرسی حد وقفه RMS، شروع، توقف و تغییر بزرگی با نرخ مشخص شده توسط کاربر، محدودیت سیگنال درایو.

طیف هدف شناور: هنگامی که اندازه تغییر می کند، طیف هدف، آلارم و تحمل وقفه از تغییر بزرگی فعلی پیروی می کند و به طور خودکار تعداد خطوط خارج از تحمل را در آزمایش بزرگی فعلی بررسی می کند.

حساسیت حلقه باز: غیر حساس، عادی، حساس.

عملکرد دستی در حین آزمایش

اجرای کنش‌های باز: توقف یا شروع آزمایش، مکث یا از سرگیری آزمایش

تنظیم سطح: سطح را به صورت دستی افزایش یا کاهش دهید یا سطح را مستقیماً تنظیم کنید

پرش اجرا: به صورت دستی به رویداد بعدی در برنامه بپرید

عملیات کنترل اجرا: معتبر یا نامعتبر برای تشخیص وقفه، کنترل حلقه باز یا حلقه بسته

عملیات نمایش: افزودن/حذف مکان نما، افزودن/حذف پنجره، تغییر محتوای نمایشگر یا رابط و غیره.

گزارش تست: گزارش تست WORD/PDF تولید کنید

نشانگر قله/دره: تشخیص و علامت گذاری خودکار قله/دره

مکان نما معمولی: مکان نما تک، مکان نما دوتایی، خواندن X، Y موقعیت نشان داده شده توسط مکان نما

مکان نماهای هارمونیک: هارمونیک ها را علامت گذاری کنید

نمایش وضعیت آنلاین

پارامترهای کلیدی: مقدار جریان، مقدار پیک ولتاژ محرک، شتاب هدف، سرعت، مقدار جابجایی و مقدار RMS شتاب کنترل شده

زمان: کل زمان اجرا، زمان مقیاس کامل، زمان مقیاس فعلی، زمان باقی مانده

وضعیت فعلی: مکث، پیش آزمون، اجرای آزمایشی، زنگ هشدار و وقفه تست و غیره.

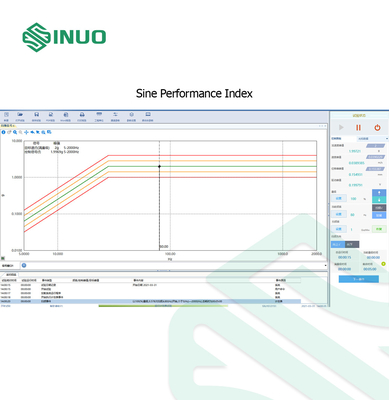

شاخص عملکرد سینوسی

سیستم کنترل سینوسی VCS، جارو کردن فرکانس سینوسی موثر و کنترل فرکانس ثابت را با ایجاد موج سینوسی جارو پیوسته 1 هرتز تا 10000 هرتز انجام می دهد.سیگنال درایو یک حرکت آنالوگ واقعی ایجاد می کند.الگوریتم کنترل تطبیقی ​​مبتنی بر به روز رسانی دامنه سیگنال سینوسی می تواند به سرعت به تغییرات سیستم پاسخ دهد و دارای دقت کنترل و محدوده دینامیکی کنترل بالایی است.

روش کنترل

روش تساوی: تابع انتقال

حلقه کنترل: کنترل تطبیقی ​​مبتنی بر به روز رسانی دامنه سیگنال سینوسی، که می تواند به سرعت به تغییرات در غیرخطی بودن سیستم، نقاط ارتعاش رزونانس و بارهای دینامیکی پاسخ دهد.

عملکرد را کنترل کنید

محدوده دینامیکی: 110dB

زمان حلقه بسته: 10 میلی ثانیه

سیگنال درایو: سیگنال سینوسی جاروب شده با کیفیت آنالوگ را ارائه می دهد

اعوجاج شکل موج: <0.3٪

نسبت سیگنال به نویز بیشتر از 100 دسی بل

وضوح فرکانس: 0.01٪

پارامترهای کنترل

استراتژی کنترل: کنترل تک کانال، کنترل وزنی، حداکثر مقدار، حداقل مقدار

حالت عملکرد: دستی، اتوماتیک

پهنای باند فیلتر متناسب: پهنای باند متناسب، پهنای باند ثابت

سنسور جابجایی - فیلتر پایین گذر: 0.1 ~ 18750 هرتز

وضوح دامنه زمانی: ≥10ms

نرخ شروع: 1~120dB

فرکانس جابجایی خطی: 0.01 ~ 6000 هرتز در دقیقه

فرکانس جارو لگاریتمی: 0.01 تا 100 اکتبر در دقیقه،

محدوده فرکانس: 1 هرتز تا 10000 هرتز

پارامترهای جارو

حالت رفت و برگشت فرکانس: خطی، لگاریتمی

مدت زمان جارو: زمان جابجایی فرکانس، زمان

نرخ رفت و برگشت: نرخ جارو را می توان برای هر رویداد جارویی تنظیم کرد

جهت اولیه: بالا، پایین

تنظیم فرکانس: فرکانس حد پایین، فرکانس حد پایین، فرکانس شروع

پارامترهای ساکن

فرکانس: فرکانس سکونت را تنظیم کنید

مدت زمان: تعداد جاروها، زمان

طیف هدف

وضوح: حداکثر 4096 امتیاز

نقطه تقاطع: با بزرگی یا شیب تعریف می شود، تعداد نقاط متقاطع محدود نیست

بزرگی: شتاب، سرعت، جابجایی

شیب: شتاب ثابت، سرعت ثابت، جابجایی ثابت

طیف تحمل: خط هشدار و خط وقفه را بر حسب دسی بل یا درصد نسبت به طیف هدف تعریف کنید.

بررسی اعتبار: به طور خودکار اعتبار نقاط تقاطع تعریف شده را بررسی کنید

محاسبه اوج: به طور خودکار مقدار پیک جابجایی، سرعت و شتاب را محاسبه می کند.

واحدهای مهندسی: امپریال، متریک

نمایش: به طور خودکار طیف مرجع را با محدودیت های تحمل تنظیم شده با توجه به طیف مرجع نمایش می دهد.

محاسبه نقطه متقاطع: به طور خودکار مقدار فرکانس متقاطع هر بخش را محاسبه کنید.

نوع شتاب: لگاریتمی، دسی بل

شروع تست

سرعت شروع: سریع، آهسته

درایو اولیه: ولتاژ شروع اولیه تعریف شده توسط کاربر

حداکثر حد درایو: افزایش حداکثر ولتاژ درایو برای تست های تعریف شده توسط کاربر

طرح اجرای آزمایشی

رویدادهای آزمایشی: جارو کردن، ساکن شدن، قدم گذاشتن

بررسی وقفه: خاموش، روشن

حلقه کنترل: حلقه باز، حلقه بسته

حلقه: شروع و پایان حلقه و تعداد حلقه ها را تنظیم کنید

آزمایش مکث: زمان مکث را تنظیم کنید

نتایج ذخیره: بیت مپ صفحه، صفحه فعال، تمام پنجره ها، به طور خودکار محتوای تعریف شده را ذخیره می کند

ایجاد گزارش تست: گزارش ساده، گزارش کامل

اجرای توالی تست: چندین آزمایش را به ترتیب تغییر داده و اجرا کنید

عملکرد دستی در حین آزمایش

اجرای کنش‌های باز: توقف یا شروع آزمایش، مکث یا از سرگیری آزمایش

تنظیم سطح: سطح را با مراحل دستی افزایش یا کاهش دهید و همچنین می توانید سطح را مستقیماً تنظیم کنید

کنترل جابجایی فرکانس: تغییر فرکانس، افزایش/کاهش فرکانس، تغییر جهت حرکت، تنظیم دستی فرکانس

جهت رفت و برگشت: جهت حرکت را تغییر دهید

Run Jump: انتقال دستی به رویداد بعدی در برنامه، انتقال دستی به برنامه بعدی

عملیات کنترل اجرا: معتبر یا نامعتبر برای تشخیص وقفه، کنترل حلقه باز یا حلقه بسته

عملکرد نمایش: افزودن/حذف مکان نما، افزودن/حذف پنجره، تغییر محتوای نمایش یا گزارش رابط و غیره.

گزارش تست: گزارش تست WORD/PDF تولید کنید

نمایش وضعیت آنلاین

پارامترهای کلیدی: مقدار جریان، مقدار پیک ولتاژ محرک، هدف و دامنه شتاب کنترل شده

زمان: کل زمان اجرا، زمان اجرا در مقیاس کامل، زمان مقیاس فعلی، زمان باقی مانده

وضعیت فعلی: مکث، پیش آزمون، اجرای آزمایشی، زنگ هشدار و وقفه تست و غیره.

ایمنی

وقفه دستی: کاربر می تواند اجرای آزمایشی را از طریق دکمه "توقف" در کنترل پنل و دکمه "ABORT" در پانل جلوی جعبه کنترل متوقف کند.سریعترین راه این است که "ABORT" را فشار دهید تا مستقیماً آزمایش از طریق سخت افزار قطع شود.

مقادیر حد جدول ارتعاش: حداکثر شتاب، سرعت، جابجایی.

تست: تشخیص حلقه باز خودکار مداوم، بازرسی اضافه بار، زنگ هشدار، بازرسی باند تحمل وقفه، شروع، توقف و تغییر بزرگی با نرخ مشخص شده توسط کاربر، محدودیت سیگنال درایو.

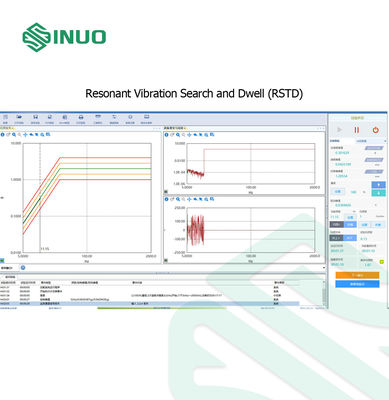

جستجو و ساکن ارتعاش تشدید کننده (RSTD)

VCS Resonant Vibration Search and Dwell توابع جستجوی رزونانس و ساکن را فراهم می کند.الگوریتم ردیابی منحصر به فرد سیستم می تواند فرکانس ارتعاش تشدید را به سرعت و با دقت ردیابی کند.جستجو و سکون ارتعاش هارمونیک شامل تمام شاخص های کنترل سینوسی و همچنین شامل شاخص های زیر است.

جستجوی رزونانس

عملکرد انتقال: هر جفت کانال ورودی یا آزمایش بین کانال ورودی و کانال کنترل

محدوده جستجو: فرکانس‌های شروع و توقف قابل انتخاب توسط کاربر در محدوده فرکانس تعریف شده توسط طیف مرجع

نرخ جابجایی: نرخ اسکن پیش‌فرض، نرخ اسکن اختصاصی مشخص شده توسط کاربر

معیارهای تشخیص: شناسایی رزونانس بر اساس مقدار q، دامنه تابع انتقال یا هر دو

اقامت داشتن

حالت تست: دو حالت: 1) ماندن در حالی که جستجو رزونانس.2) پس از تکمیل جستجو، مطابق با لیست اقامت بمانید، این حالت به کاربر اجازه می دهد لیست اقامت را تغییر دهد.

حالت ساکن: توقف با فرکانس ثابت، توقف ردیابی

زمان ماندن فرکانس ثابت: زمان، تعداد چرخه ها.یا نرخ رانش دامنه

معیارهای اقامت ردیابی: رسیدن به زمان یا تعداد چرخه مشخص.افست فرکانس ارتعاش رزونانس (فرکانس هرتز یا درصد)؛نرخ انحراف دامنه تشدید (تغییر کل یا افست در یک دوره زمانی معین)

طرح اجرای آزمایشی

جستجوی تشدید: تعریف و اجرای رویدادهای جستجوی رزونانس

سکونت تشدید: تعریف و اجرای رویدادهای ساکن، مربوط به جستجوی ارتعاش هارمونیک

جستجوی سکونت: بلافاصله پس از جستجو برای نقطه ارتعاش تشدید، dwell را اجرا کنید

نمایش سیگنال

رکوردهای جستجو: همان جستجوی ارتعاش هارمونیک و سوابق عملیات مربوط به اقامت

لیست ساکن: تمام نقاط فرکانس ساکن و دامنه متناظر، فاز، مقدار q و غیره را فهرست کنید.

نمودار دامنه: دامنه تابع انتقال در مقابل منحنی تغییرات فرکانس

نمودار فاز: منحنی فاز تابع انتقال در مقابل فرکانس

ایمنی

وقفه دستی: کاربر می تواند اجرای آزمایشی را از طریق دکمه "توقف" در کنترل پنل و دکمه "ABORT" در پانل جلوی جعبه کنترل متوقف کند.سریعترین راه این است که "ABORT" را فشار دهید تا مستقیماً آزمایش از طریق سخت افزار قطع شود.

مقادیر حد جدول ارتعاش: حداکثر شتاب، سرعت، جابجایی.

تست: تشخیص حلقه باز خودکار مداوم، بازرسی اضافه بار، زنگ هشدار، بازرسی باند تحمل وقفه، شروع، توقف و تغییر بزرگی با نرخ مشخص شده توسط کاربر، محدودیت سیگنال درایو.

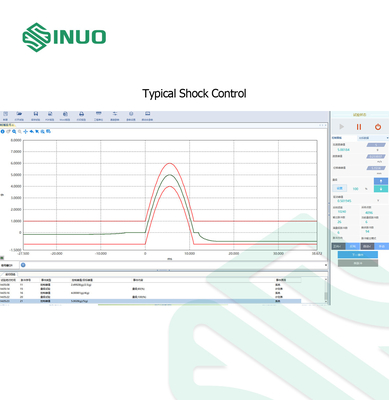

کنترل شوک معمولی

کنترل شوک معمولی تابع تست شوک شکل موج شوک کلاسیک را ارائه می دهد، الگوریتم کنترل تطبیقی ​​را بر اساس تابع انتقال اتخاذ می کند، می تواند به سرعت به غیر خطی بودن سیستم و تغییر بار دینامیکی پاسخ دهد و دارای سازگاری قوی سیستم و بالا است. دقت کنترل

روش کنترل

روش تساوی: تابع انتقال

حلقه کنترل: کنترل تطبیقی ​​مبتنی بر به روز رسانی تابع انتقال، که می تواند به سرعت به غیر خطی بودن سیستم و تغییر بار دینامیکی پاسخ دهد.

عملکرد را کنترل کنید

محدوده دینامیکی: 90dB

تعریف نبض

نوع نبض: نیم سینوسی، دندانه اره ای قله جلو، دندان اره اوج پشتی، مثلث، مستطیل، ذوزنقه، هارسینه.

مدت زمان پالس: 0.5 تا 3000 میلی ثانیه

دامنه پالس: کاربر می تواند دامنه پالس را با توجه به نیاز وارد کند

محدوده فرکانس: 0 تا 18750 هرتز

واحد: امپراتوری، متریک

جبران نبض

روش جبران: جبران پالس جلو و عقب، جبران پالس جلو، جبران نبض پس از

شکل موج جبرانی: نیم سینوسی، مستطیلی، هارمونیک مستطیلی

دامنه پیش پالس: 1 تا 100٪

بعد از دامنه پالس: 1 تا 100٪

تحمل

نوع: MIL-STD810G، IEC60068227، GJB150A، استاندارد ISO، محدودیت کنترل وقفه تعریف شده توسط کاربر.

پارامترهای کنترل

حالت عملکرد: دستی، اتوماتیک

کانال کنترل: کنترل تک کانال، کنترل وزنی

فاصله پالس: فاصله زمانی بین دو پالس را مشخص می کند

میانگین: 1 تا 10

پیش آزمون

سطح پیش آزمون: 0.1 تا 100%

سرعت شروع: سریع، آهسته

درایو اولیه: ولتاژ شروع اولیه تعریف شده توسط کاربر

حداکثر محدودیت درایو: حداکثر ولتاژ درایو تعریف شده توسط کاربر برای پیش آزمون

اجرای طرح آزمایشی

رویدادهای آزمایشی: بزرگی و تعداد پالس ها

بررسی وقفه: خاموش، روشن

حلقه کنترل: حلقه باز، حلقه بسته

نتایج ذخیره: بیت مپ صفحه، صفحه فعال، تمام پنجره ها، به طور خودکار محتوای تعریف شده را ذخیره می کند

ایجاد گزارش تست: گزارش ساده، گزارش کامل

آزمایش مکث: زمان مکث را تنظیم کنید

حلقه: شروع و پایان حلقه و تعداد حلقه ها را تنظیم کنید

قطبیت پالس: رو به جلو، معکوس

ایمنی

تشخیص حلقه باز: تشخیص خودکار حلقه باز حلقه کنترل

سیگنال ورودی: حلقه باز کانال ورودی، بررسی اضافه بار

بررسی قطعی خط: به طور خودکار تعداد خطوط خارج از تحمل را بررسی کنید و با مقدار مجاز مقایسه کنید، نرخ قطعی خط 0~1 است.

تحمل: MIL-STD810 (استاندارد نظامی ایالات متحده)، استاندارد ISO، محدودیت کنترل وقفه تعریف شده توسط کاربر.

دکمه وقفه: آزمایش وقفه مستقیماً از طریق سخت افزار اجرا می شود

محدودیت تکان دهنده: حداکثر شتاب، سرعت، جابجایی

محدودیت سیگنال درایو: مقدار پیک سیگنال درایو را محدود کنید

حساسیت حلقه باز: غیر حساس، عادی، حساس.

عملکرد دستی در حین آزمایش

اجرای کنش‌های باز: توقف یا شروع آزمایش، مکث یا از سرگیری آزمایش

تنظیم بزرگی: به صورت دستی برای افزایش یا کاهش قدر، به طور مستقیم مقدار را تنظیم کنید

Run Jump: به صورت دستی روی رویداد بعدی در برنامه تنظیم کنید

عملیات کنترل اجرا: معتبر یا نامعتبر برای تشخیص وقفه، کنترل حلقه باز یا حلقه بسته

عملکرد نمایش: افزودن/حذف مکان نما، افزودن/حذف پنجره، تغییر محتوای نمایش یا گزارش رابط و غیره.

گزارش تست: گزارش تست WORD/PDF تولید کنید

پالس شوک: پالس شوک خروجی به صورت دستی، قطبیت پالس را تغییر دهید

نمایش وضعیت آنلاین

پارامترهای کلیدی: مقدار جریان، مقدار پیک ولتاژ درایو، مقدار پیک شتاب هدف و کنترل شده و مقدار RMS

زمان: تعداد پالس های خروجی، تعداد پالس های باقی مانده، تعداد پالس های سطح فعلی، تعداد پالس های سطح کامل

وضعیت فعلی: مکث، پیش آزمون، اجرای آزمایشی، زنگ هشدار و وقفه تست و غیره.
