سیستم تست جامع ضد آب IPX1-8 خودروی الکتریکی

سیستم تست جامع ضد آب IPX1-8 خودروی الکتریکی

نام تجاری:	Sinuo
شماره مدل:	SN4418
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	1 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

IEC 62196-1Ed.4CDV:2020

بندهای کاربردی:

بند 20.2

قطر سوراخ قطره ای IPX1/2:

Φ 0.4 میلی متر

فاصله سوراخ قطره ای IPX1/2:

20×20 میلی متر

توزیع سوراخ سوزنی IPX3:

120 درجه

توزیع سوراخ پین‌هول IPX4:

180 درجه

نازل اسپری آب IPX5:

Ф6.3 میلی متر

نازل اسپری آب IPX6:

Ф12.5 میلی متر

مخزن غوطه وری IPX7:

500 لیتر

جعبه آب تحت فشار IPX8:

Ф600×1200 میلی متر

جزئیات بسته بندی:

بسته صادراتی

قابلیت ارائه:

1 مجموعه در ماه

برجسته کردن:

سیستم تست جامع ضد آب IPX1-8

سیستم تست جامع ضد آب خودروی الکتریکی

توضیحات محصول

سیستم تست جامع ضد آب IPX1-8 خودروی الکتریکی

استانداردها و بندهای منطبق

IEC 62196-1Ed.4CDV:2020 بند 20.2.

IEC60598-1:2014 Luminaries-Part1: الزامات و آزمایشات عمومی

IEC60529: 2013 درجات حفاظتی ارائه شده توسط محفظه (کد IP) IPX1، IPX2، IPX3، IPX4، IPX5، IPX6، IPX7 و IPX8.

پارامترهای فنی

1. پارامترهای فنی کابینه کنترل الکتریکی هوشمند و مخزن غوطه وری
کابینت کنترل برق	◆ تشخیص جریان: بازخورد سیگنال جریان فلومتر الکترونیکی توربین. ◆ تنظیم جریان: تنظیم صفحه نمایش کابینت را کنترل کنید. ◆ کنترل کننده: Mitsubishi PLC. ◆ رابط انسان و ماشین: 7 اینچ، صفحه نمایش لمسی رنگی. ◆ عملکرد کنترل: منبع آب جریان ثابت، تامین آب فشار ثابت، کنترل عمل باران عمودی، کنترل عمل باران لوله نوسان، کنترل عمل اسپری آب، کنترل عمل مرحله، کنترل زمان تست. ◆ عملکرد حفاظت: حفاظت از نشت، حفاظت از اضافه بار، حفاظت از اتصال کوتاه.
دامنه کاربرد	مناسب برای تامین و کنترل آب تست ضد آب IPX1-6، تست غوطه وری در آب IPX7، تست سفتی آب تحت فشار IPX8
روش تامین آب	تامین آب جریان ثابت، تامین آب با فشار ثابت
فرآیند کنترل تامین آب	پس از اینکه کاربر مقدار جریان یا فشار را روی صفحه لمسی تنظیم کرد، دبی سنج الکترونیکی یا فشارسنج دیجیتالی مقدار فعلی را در زمان واقعی نظارت می کند.از طریق تبدیل داده به PLC بخوانید.سپس سرعت پمپ را از طریق مبدل فرکانس تنظیم کنید.این سیستم دارای دو کانال آبرسانی است، یک شاخه جریان بزرگ و یک شاخه جریان کوچک.
شعبه پر تردد	◆ برای تست اسپری آب قوی IPX5/6 اعمال می شود. ◆ محدوده جریان: 10-100 لیتر در دقیقه. ◆ دقت جریان: ± 0.5 لیتر در دقیقه. ◆ فلومتر: دنده کرم جریان سنج الکترونیکی. ◆ پمپ آب: پمپ آب از جنس استنلس استیل.
شانت ترافیکی کوچک	◆ برای ضد آب IPX1/2/3/4 اعمال می شود. ◆ محدوده جریان: 0.6-6L/min. ◆ دقت جریان: ± 5% L/min. ◆ فلومتر: دنده کرم جریان سنج الکترونیکی. ◆ پمپ آب: پمپ آب گریز از مرکز فولاد ضد زنگ. ◆ محدوده فشار: 0.1-3Kg/cm2. ◆ نمایشگر دیجیتال فشار، با استفاده از فشارسنج دیجیتال
مخزن غوطه وری / مخزن ذخیره سازی	◆ می توان از آن برای تامین آب آزمایشی IPX1-6، غوطه وری در آب IPX7، تست فشار آب IPX8 استفاده کرد. ◆ حجم: 500L; ◆ اندازه کابینت: W600mmXD650mmXH1400mm. ◆ پنجره مشاهده: پنجره پلکسی شفاف. ◆ اندازه پنجره: W200mmXH1250mm. ◆ مقیاس عمق: مقیاس فولاد ضد زنگ. ◆ طول خط کش: 1300 میلی متر، دقت 1 میلی متر. ◆ کنترل سطح مایع: سوئیچ شناور + لوله سرریز
لوله تامین آب	تامین آب تجهیزات از شیلنگ لاستیکی PVC استفاده می کند که با توجه به طرح سایت به هر تجهیزات توزیع می شود.به طور جداگانه توسط شیر الکترومغناطیسی آب در هر تجهیزات کنترل می شود.لوله آبرسانی مجهز به شیر تخلیه است و آب انباشته شده در لوله آب پس از اتمام آزمایش به طور خودکار حذف می شود.
فیلتر کنید	پوسته فولادی ضد زنگ، عنصر فیلتر ریز.
2. پارامترهای فنی مکانیزم قطره عمودی IPX1/2
منطقه آزمایش قطره ای	WD = 1000 × 1000 میلی متر، اندازه های دیگر را می توان سفارشی کرد
ارتفاع قطره	فاصله بین سوزن و نمونه 200 میلی متر است که به طور خودکار توسط سنسور مادون قرمز اندازه گیری می شود
سرعت قطره/جریان آب	1+0.5 0mm/min یا 3+0.5 0mm/min با استفاده از فناوری کنترل دیجیتالی بارندگی قابل تغییر است.
قطر سوراخ چکه	Φ0.4 میلی متر
فاصله سوراخ قطره ای	20mm×20mm
بلند کردن مخزن قطره ای	رانده شده توسط موتور، قابل تنظیم 1100-1800 میلی متر، ریل راهنمای پیچ، بلند شدن پایدار و خود قفل شدن را تضمین می کند
زمان تست	0-99999.9S، می تواند از پیش تنظیم شود
3. پارامترهای فنی مکانیزم باران لوله نوسان IPX3/4
مشخصات لوله نوسانی	مجهز به یک لوله نوسان R1000mm، ساخته شده از فولاد ضد زنگ
دیافراگم سوراخ سوزنی باران	Φ0.4 میلی متر
توزیع سوراخ سوزنی	زاویه IPX3: 120 درجه؛IPX4: 180 درجه، فاصله سوراخ ها 50 میلی متر
سوئیچینگ IPX3/4	جابجایی بین سوزن های مسدود شده و سوزن های سوراخ شده، تست های مختلف از IPX3 تا IPX4 را بدون تغییر لوله نوسانی امکان پذیر می کند.
زاویه نوسان	IPX3: 120 درجه (±60 درجه)؛IPX4: 350 درجه (±175 درجه)
سرعت نوسانی	IPX3: 4 ثانیه در زمان (2×120 درجه)؛
جریان آب باران لوله نوسانی	IPX4: 12 ثانیه در زمان (2×350 درجه)؛
صفحه گردان ضد آب	0.6-6L/min قابل تنظیم، با استفاده از فناوری کنترل دیجیتالی بارندگی
زمان تست	قطر: Φ600 میلی متر، می تواند 15 درجه کج شود، سرعت چرخش 1r/min، مجهز به قاب پشتیبانی قابل حمل، تحمل بار ≤ 50 کیلوگرم
4. پارامترهای فنی مکانیزم اسپری دستی IPX3/4
پارامترهای سر اسپری Ipx3/4	قطر بیرونی Ф102 میلی متر، قطر کروی SФ75.5 میلی متر، 1 سوراخ وسط، 24 سوراخ در دو دایره داخلی با زاویه 30 درجه، 96 سوراخ در چهار دایره بیرونی با زاویه 15 درجه، مجموعا 121 سوراخ، قطر Ф0 0.5 میلی متر، ساخته شده از برنج
جریان آب	10 لیتر در دقیقه ± 5 درصد، تنظیم صفحه لمسی، کنترل تبدیل فرکانس خودکار، مقدار جریان نمایشگر دیجیتال
فشار	50 × 150 کیلو پاسکال، محدوده فشار سنج 0 تا 0.16 مگاپاسکال
فلپر	قابل جدا شدن
جهت آب	براکت می تواند زاویه پاشش را تنظیم کند و یک براکت را با مکانیسم اسپری آب به اشتراک بگذارد
زمان تست	0~99999.9S، می تواند از پیش تنظیم شود
5. پارامترهای فنی مکانیزم پاشش آب دستی IPX5/6
پارامترهای نازل اسپری آب IPX5/6	IPX5: Ф6.3 میلی متر؛IPX6: Ф12.5 میلی متر
جریان اسپری	IPX5: 0.625±12.5 لیتر در دقیقه؛IPX6: 100±5 لیتر در دقیقه، تنظیم صفحه لمسی، کنترل تبدیل فرکانس خودکار، مقدار جریان نمایشگر دیجیتال
فاصله اسپری	2.8 متر (فاصله بین نازل و مرکز صفحه گردان، استاندارد 2.5-3 متر نیاز دارد)
جهت اسپری	براکت می تواند زاویه اسپری را تنظیم کند
روش ثابت	سر اسپری و نازل اسپری آب به صورت مکانیکی روی براکت ثابت می شوند
فشار سنج	0~0.16MPa، می تواند نمایش داده شود
زمان تست	0~99999.9S، می تواند از پیش تنظیم شود
6. پارامترهای فنی مخزن غوطه وری IPX7
حجم و اندازه مخزن آب	جعبه داخلی WDH=600×650mm×1400mm، 500L
حداکثر عمق آب آزمایشی	1200 میلی متر، با صفحه نمایش مقیاس، حداقل مقیاس 1 میلی متر است
روش تنظیم عمق آب	صفحه لمسی را روشن کنید و مقیاس سطح آب را مشاهده کنید
اندازه سبد	سبد آویز استیل ضد زنگ WD=500×500mm
کنترل آسانسور	بالابر برقی بلند کردن سبد آویزان را کنترل می کند
زمان تست	توسط مشتری کنترل می شود
پنجره مشاهده	پنجره شیشه ای ماشین سکوریت، اندازه پنجره: W200mmXH1200mm
7. پارامترهای فنی مکانیزم تست فشار آب IPX8
روش عملیات	پارامترهای از پیش تعیین شده، فشار خودکار، و آزادسازی فشار خودکار پس از رسیدن به زمان
اندازه مخزن	جعبه داخلی Ф600×1200 میلی متر
محدوده آزمایش عمق آب	0-50 متر
محدوده تنظیم فشار	0-0.5MPa، دقت 0.001MPa
روش کنترل فشار	تحت فشار آب، فشار تنظیم شده روی صفحه لمسی، تنظیم خودکار تبدیل فرکانس، نمایشگر مقدار فشار صفحه نمایش دیجیتال
فشار تخلیه سوپاپ ایمنی	0.55 مگا پاسکال
زمان تست	0-99999.9S قابل تنظیم است
حفاظت ایمنی	حفاظت توالی فاز، حفاظت در برابر نشت، حفاظت در برابر کمبود آب، حفاظت غیر عادی، حفاظت از فشار بیش از حد شیر اطمینان

بررسی اجمالی تجهیزات

نمونه ها و محدودیت ها: محصولات الکتریکی و الکترونیکی، قطعات خودرو و موتور سیکلت، محصولات ارتباطی، لوازم خانگی، روشنایی و سیگنال در فضای باز و غیره.

هدف آزمایش: آزمایش اینکه آیا محصولات الکترونیکی و الکتریکی، خودروها، قطعات موتورسیکلت، لوازم خانگی، مهر و موم و لامپ ها می توانند عملکرد خوب تجهیزات و قطعات را در محیط چکه، ریختن، پاشش، کوتاه مدت یا بلند مدت عمیق تضمین کنند. غوطه وری در آبهدف بررسی عملکرد حفاظت پوسته محصول در سطوح IPX1، IPX2، IPX3، IPX4، IPX5، IPX6، IPX7 و IPX8 از چکیدن آب، پاشش آب، پاشش آب یا غوطه وری کوتاه مدت است.

اصل تست: با کنترل جریان آب برای اطمینان از رسیدن چکه، دوش یا پاشش آب به سرعت استاندارد مورد نیاز.فشار معادل استاندارد با کنترل عمق نمونه در آب و زمان غوطه وری به دست می آید.تجهیزات آزمایش را قادر می سازد تا جریان یا فشار آب یکنواخت را در کل سطح محفظه نمونه ایجاد کند.

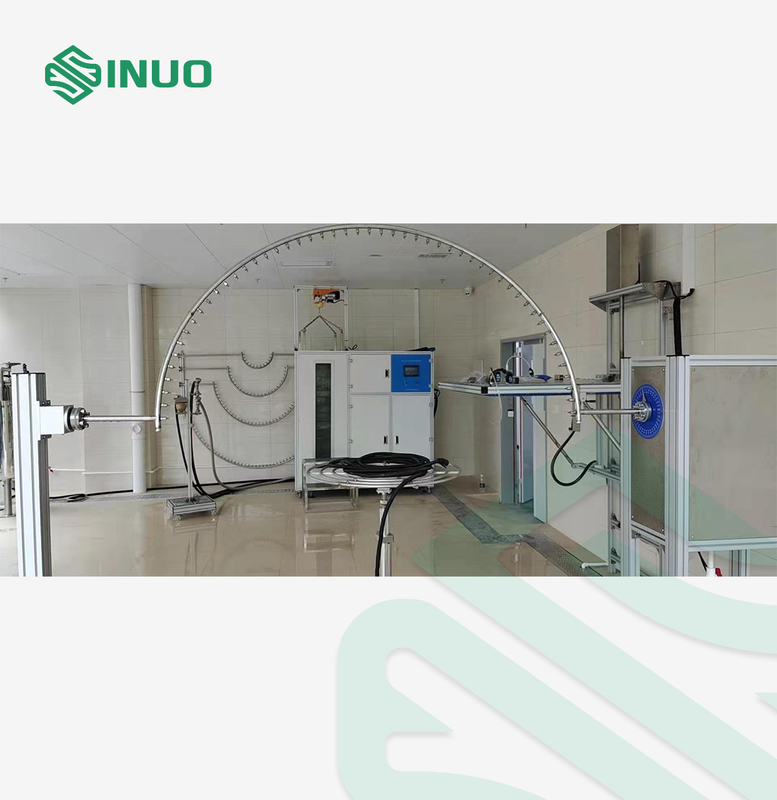

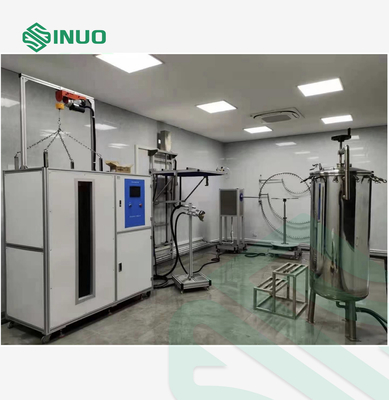

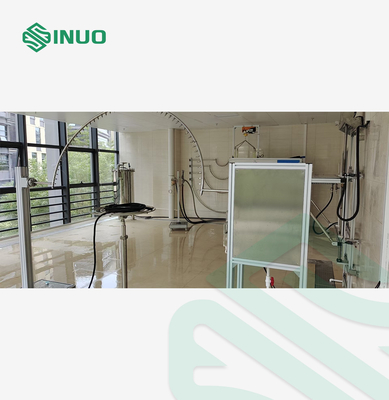

ساختار و مشخصات تجهیزات: دستگاه از مکانیزم قطره چکان، مکانیزم باران لوله نوسانی، مکانیزم پاشش آب، مخزن غوطه وری آب، مخزن آب تحت فشار، صفحه گردان و کابینت کنترل الکتریکی تشکیل شده است.براکت مخزن قطره ای از نوع دیواری است که به طور خودکار توسط کنترل موتور بالا و پایین می شود و عملکرد ضد سقوط دارد.یک مجموعه قاب پشتیبانی کف برای نصب لوله نوسانی وجود دارد، لوله نوسانی توسط یک موتور به سمت چپ و راست نوسان می شود.مکانیسم پاشش آب روی براکت نصب شده است.مخزن غوطه وری و همراه با کابین کنترل الکتریکی به صورت یکپارچه ساخته شده و سبد آویزان حامل نمونه توسط بالابر برقی بلند و پایین می آید.مخزن آب تحت فشار به طور جداگانه قرار می گیرد و با کابین کنترل و مخزن آب متصل می شود.مجهز به یک میز چرخان بارگیری با سرعت قابل تنظیم، می توان آن را 15 درجه در طول تست IPX2 کج کرد.مجهز به دستگاه تمیز کننده فیلتر آب برای جلوگیری از گرفتگی سوراخ سوزن.این سیستم یک ساختار باز است.

محیط استفاده: منبع تغذیه: AC380V±5%/50Hz، 5KW.

محل استفاده: دما 15-35 درجه سانتیگراد، رطوبت نسبی 25٪ -75٪، فشار اتمسفر 86-106kpa (860mbar-1060mbar).زمین باید صاف باشد.روشنایی، سوئیچ نشت ضد آب (یا سوکت)، ورودی آب خوب و عملکردهای زهکشی وجود دارد.

از منبع آب استفاده کنید: آب زلال یا آب لوله کشی بدون ناخالصی و دستگاه فیلتر را با آب تمیز کنید.

جزئیات:

سیستم تست جامع ضد آب IPX1-8 خودروی الکتریکی 0
