روش عملیات	بالابر الکتریکی، رهاسازی آهنربا
انرژی ضربه ای	20J (انرژی 2،5،10،50J را می توان سفارشی کرد)
جرم معادل عنصر ضربه	1±5 کیلوگرم
لوله چرخش	یک لوله فولادی به طول 1000 میلی متر، قطر خارجی 15.9 میلی متر و ضخامت دیواره 1.5 میلی متر
موقعیت ارتفاع ضربه نمونه	قابل تنظیم برقی بالا و پایین، سکته مغزی 200-1200 میلی متر، ارتفاع قابل تنظیم است

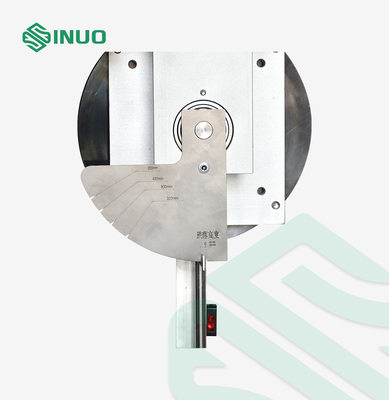

قطره ارتفاع	0-500 میلی متر، صفحه نمایش مقیاس
رفع و رهاسازی عنصر mpact	تثبیت و رهاسازی آهنربا از نوع پین
بشقاب پایین	کف فولادی باربر ضخیم شده
راه حرکت	با پایه های تکیه گاه و غلتکی می توان آن را به نقطه برخورد نمونه منتقل کرد
ویژگی های اختیاری	عملکرد ضد ضربه ثانویه
ضمیمه	مرجع انتخاب عنصر ضربه و انرژی ضربه

نمونه ها و محدودیت ها	شمع شارژ خودروی برقی
هدف تست	برای تست مقاومت مکانیکی شمع های شارژ خودروهای الکتریکی برای شارژ وسایل نقلیه

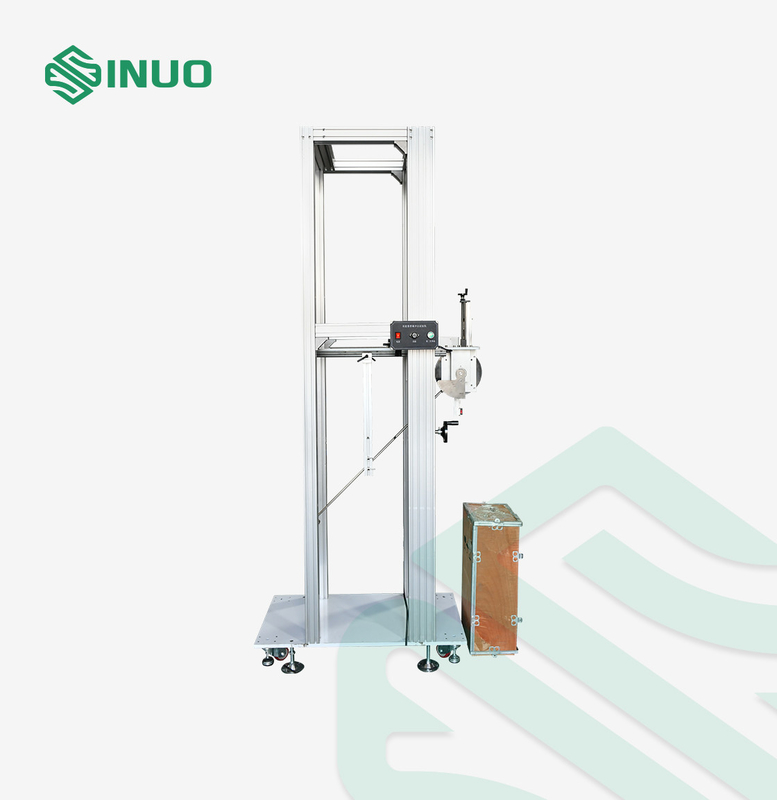

اصل تست	طبق آزمایش Eha: آونگ، عنصر ضربه آزادانه در ارتفاع معینی از طریق یک لوله آونگی 1 متری آزاد می شود.نمونه را در پایین ترین نقطه در جهت عمودی ضربه بزنید.از طریق تبدیل انرژی پتانسیل گرانشی به انرژی جنبشی، هدف از آزمایش ضربه بر روی نمونه حاصل می شود.

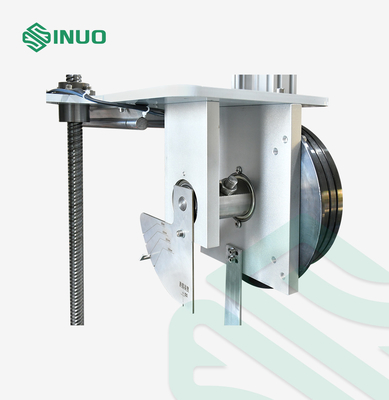

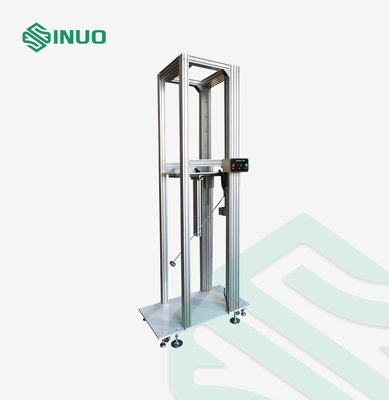

ساختار و ویژگی ها	با استفاده از ساختار چرخ دستی، براکت نصب را می توان به بالا و پایین تنظیم کرد، و زاویه ضربه را می توان برای مطابقت با الزامات ارتفاع شمع های شارژ در اندازه های مختلف و نقاط ضربه مختلف شمع های شارژ تنظیم کرد.
از محیط استفاده کنید	ابعاد: حدود W1300 * D600 * H2350mm;وزن: حدود 250 کیلوگرم

جدول 1 ویژگی های جزء ضربه ای
انرژی/جی	≤1 ± 10%	2 ± 5٪	5 ± 5٪	10 ± 5٪	20 ± 5٪	50 ± 5٪
جرم معادل ± 2% کیلوگرم	0.25 (0.2)	0.5	1.7	5	5	10
مواد	نایلون	فولاد
R/mm	10	25	25	50	50	50
D/mm	18.5 (20)	35	60	80	100	125
f/mm	6.2 (10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	با توجه به تنظیم جرم معادل، به پیوست A مراجعه کنید

جدول 2 ارتفاع سقوط
انرژی/جی	0.14	0.2		(0.3)	0.35	(0.4)	0.5		0.7	1	2	5	10	20	50
جرم معادل در کیلوگرم	0.25	(0.2)	0.25	(0.2)	0.25	(0.2)	(0.2)	0.25	0.25	0.25	0.5	1.7	5	5	10
ارتفاع افت ± 1% میلی متر	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
نکته 1: به تبصره 3.2.2 مراجعه کنید. نکته 2: واحد انرژی ژول (J) در این قسمت از شتاب گرانشی استاندارد (g) به دست می‌آید و مقدار گرد شده g برابر 10 متر بر ثانیه است.

جدول 3 مطابقت بین کدهای IK و انرژی های برخورد متناظر آنها
کد IK	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
انرژی برخورد/J	آ	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20
نکته 1. در صورت نیاز به انرژی برخورد بالاتر، مقدار توصیه شده 50J است. نکته 2. برخی از استانداردهای ملی از یک رقم برای نمایش انرژی برخورد مشخص شده استفاده می کنند.برای جلوگیری از سردرگمی با آن، عدد مشخصه با دو رقم نشان داده می شود.
طبق این استاندارد هیچ حفاظتی وجود ندارد
