| نام تجاری: | Sinuo |
| شماره مدل: | SN5515-3M |
| مقدار تولیدی: | 1 |
| قیمت: | Customized |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1 ست در ماه |

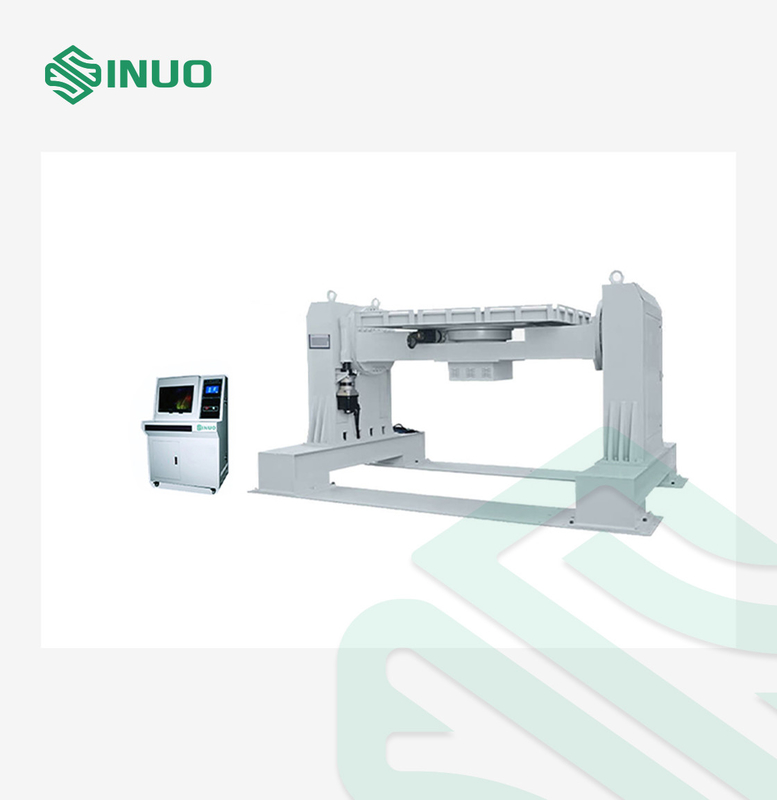

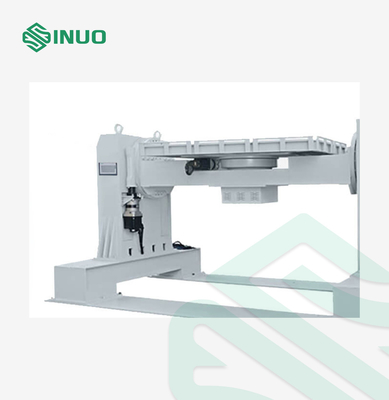

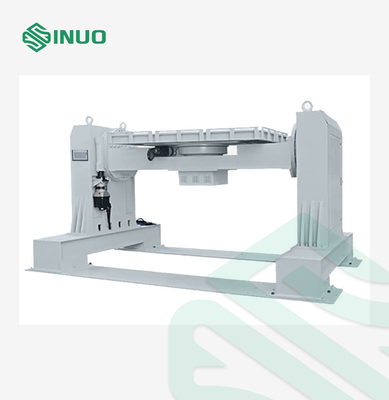

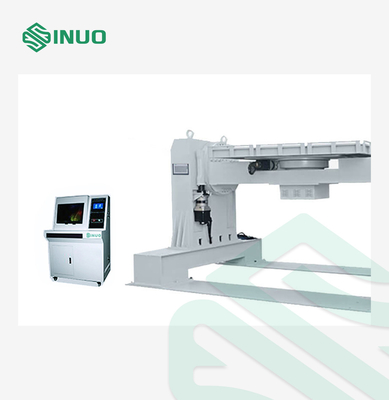

UL 2580 EV سیستم آزمایش چرخش بسته باتری با قدرت بزرگ
خلاصه تجهیزات
این دستگاه آزمایش مطابق با UL2580:2020 بند 34، GB/T 31467 است.3، ISO 12405-3 و غیره
پارامترهای فنی
| کنترل و عملیات | سیستم کنترل هوشمند PLC، عملکرد دو سیستم صفحه لمسی و کامپیوتر از راه دور |
| درایو | موتور سرو |
| اندازه پلتفرم |
طول 3500mm* عرض 2500mm* ضخامت 30mm، مواد: آلومینیوم. می تواند نمونه های تا 3200mm* 2400mm را نگه دارد، و ارتفاع کمتر از 1000mm است، می تواند با نمونه های کوچک و بزرگ سازگار باشد
|
| ارتعاش سینوسایدالجهت |
تغییر محور X/Y/Z به طور خودکار، همانطور که در شکل زیر نشان داده شده است، جهت چپ در اطراف محور X و جهت راست در اطراف محور Z به ترتیب می چرخد. ارتعاش سینوسایدال محور Yآزمایش: نمونه را ابتدا 90 درجه دور محور Z و سپس دور محور X چرخش دهید.
|
| سرعت چرخش |
1°/s ~ 12°/s، می تواند از قبل بر روی صفحه لمسی و کامپیوتر به طور مستقیم تنظیم شود
|
| زاویه چرخش | 0~360°، می تواند از قبل بر روی صفحه لمسی و کامپیوتر به طور مستقیم تنظیم شود |
| افزایش زاویه چرخش | 90°، می تواند در صفحه لمسی و کامپیوتر به طور مستقیم تنظیم شود |
| دقت چرخش زاویه | ¥0.5° |
| چسباندن نمونه | قفل های مکانیکی |
| فرآیند آزمایش | کنترل خودکار برنامه |
| حفاظت از ایمنی |
1. آژیر خطای و علت، پردازش فوری عملکرد 2- نمایش خطا و عملکرد خود تشخیصی 3. آژير اضافه بار موتور 4. آلارم نشت برق 5. آژير دود 6محافظت از خاموش کردن برق، حافظه اتوماتیک 7. رله ي امنيتي را ادغام کنيد 8. شبكه امنيتي را به هم متصل کنيد |
| مانیتور | دو مجموعه از دوربین های خاص با وضوح بالا تصاویر را در زمان واقعی نظارت می کنند و ضبط و ذخیره می کنند. |
| پیکربندی اصلی |
1کامپیوتر: ماشین صنعتی همه در یک، با عملکرد WIFI، 1 مجموعه 2صفحه لمسی: WEINVIEW، 1 مجموعه 3کنترل کننده: Mitsubishi، 1 مجموعه 4موتور: هويچوان، 2 مجموعه 5-تخفیف دهنده: 6بخش مکانیکی: سینو 7نرم افزار: سينو 8اتاق تست اختصاصی، باید توسط مشتریان فراهم شود 9مکانیسم بارگذاری باتری، مانند جرثقیل یا جرثقیل، باید توسط مشتری ارائه شود. |
ویژگی ها و مزایا
استانداردهای کاربردی:
UL2580 باتری برای استفاده در وسایل نقلیه الکتریکی بند 18:
1بسته باتری را 360 درجه در اطراف محور X با سرعت چرخش 90 درجه/5 ثانیه چرخش دهید، سپس برای مدت زمان مشخصی متوقف شوید و مشاهده کنید.
2بسته باتری را 360 درجه در اطراف محور Y با سرعت چرخش 90 درجه/5 ثانیه چرخش دهید، سپس برای مدت زمان مشخصی متوقف شوید و مشاهده کنید.
3بسته باتری را 360 درجه در اطراف محور Z با سرعت چرخش 90 درجه / 5 ثانیه چرخش دهید، سپس برای مدت زمان مشخصی متوقف شوید و مشاهده کنید.
4استاندارد پذیرفته شده: بسته باتری یا سیستم هیچ نشت الکترولیت، هیچ شکستگی در مورد، هیچ آتش و یا انفجار ندارد.
Gb/T31467.3-2015 بسته های باتری و سیستم های کششی لیتیوم یون برای وسایل نقلیه الکتریکی بخش 3: الزامات ایمنی و روش های آزمایش بند 7.4:
1بسته باتری را 360 درجه در اطراف محور X با سرعت چرخش 6 درجه در ثانیه چرخش دهید؛ دوم آن را 90 درجه 180 درجه 270 درجه 360 درجه چرخش دهید و پس از هر حرکت برای یک ساعت باقی بمانید. سپس برای 2 ساعت متوقف شوید و مشاهده کنید.
2. بسته خمیر را 360 درجه در اطراف محور Y با سرعت چرخش 6 درجه / ثانیه چرخش دهید؛ دوم آن را 90 درجه 180 درجه 270 درجه 360 درجه چرخش دهید و پس از هر حرکت برای یک ساعت باقی بمانید. سپس برای 2 ساعت متوقف شوید و مشاهده کنید.
3. استاندارد را بپذیرید: بسته باتری یا سیستم هیچ نشت الکترولیت، هیچ شکستگی در مورد، هیچ آتش و یا انفجار. و باقی می ماند اتصال قابل اعتماد، ساختار دست نخوردهمقدار مقاومت عایق حداقل 100 امگا / ولت.
ISO12405-3:2014 وسایل نقلیه جاده ای الکتریکی ️ مشخصات آزمایش برای بسته های باتری و سیستم های کشش لیتیوم یون ️ بخش 3: الزامات عملکرد ایمنی NEQ و غیره
نمونه ها و محدودیت ها:
بسته های باتری و سیستم های لیتیوم یون برای وسایل نقلیه الکتریکی
کاربرد:
دستگاه آزمایش چرخش بسته باتری برای شبیه سازی بسته باتری یا سیستم نصب شده در خودروهای الکتریکی است. در شرایط خاص زاویه بالا، پایین، سرپیچی، سرپیچی و غیره،برای مشاهده شرایط مختلف که بسته باتری یا سیستم ممکن است در طول روند رانندگی رخ دهد. استفاده واقعی از بسته های باتری یا سیستم ها را در آزمایشگاه معرفی کنید، مشکلات را پیدا کنید و حل کنید، طراحی محصول را بهینه کنید و کیفیت محصول را بهبود ببخشید.دستگاه آزمایش چرخش باتری یک ابزار آزمایش ویژه برای آزمایش ایمنی باتری یا سیستم است.این بهترین انتخاب برای تولید کنندگان بسته باتری لیتیوم، تولید کنندگان وسایل نقلیه الکتریکی و واحدهای تحقیقاتی و آزمایشی علمی است.
اصول آزمایش:
استفاده از صفحه لمسی و کنترل هوشمند PLC برای کار نزدیک، کامپیوتر برای کار از راه دور و کنترل مکانیسم چرخش برای دستیابی به چرخش 360 ° در اطراف محور X / Y / Z به ترتیب.سرعت آزمایش، زاویه آزمایش، زمان فواصل و زمان آزمایش کل را می توان در کامپیوتر و صفحه لمسی تنظیم کرد.
ساختار و ویژگی های تجهیزات:
1. اتخاذ ساختار پشتیبانی ستون دوتایی تقویت شده، عمل چرخش پایدار و قابل اعتماد است
2پلت فرم آلومینیوم سوراخ شده بزرگ می تواند نمونه های 3200mm * 2400mm را نگه دارد و حداکثر بار 1500kg است.
3جهت چرخش: X/Y/Z سه محور
4. کنترل دو سیستم از صفحه لمسی و کامپیوتر. صفحه لمسی می تواند برای تنظیم دستگاه آزمایش استفاده شود و کامپیوتر بیرونی می تواند در طول آزمایش کار کند.
محیط استفاده:
منبع برق: AC380V±10%/50Hz 15KW، دمای محیط: 5°C+35°C
رطوبت نسبی: 85٪ RH نباید گرد و غبار غلظت بالا، گاز های خوردنی و جو قابل احتراق و انفجاری در اطراف وجود داشته باشد.
