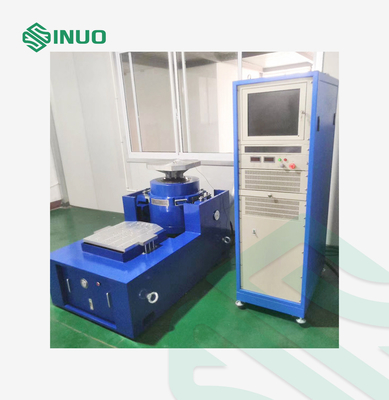

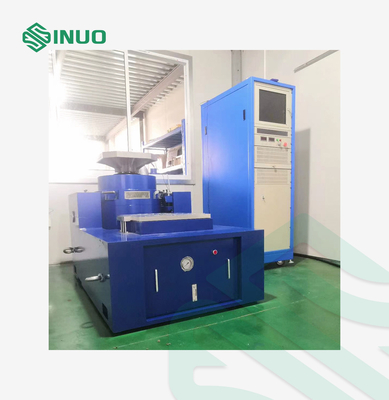

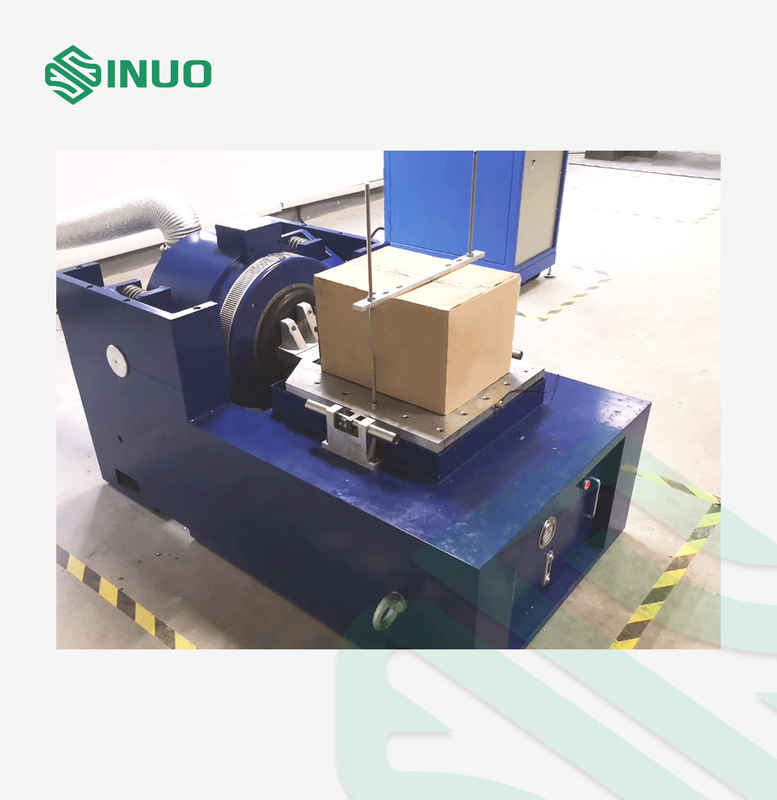

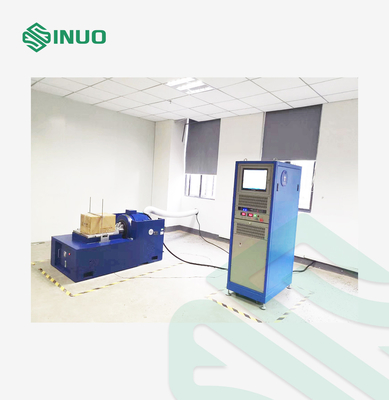

تجهیزات تست میز لرزش بسته باتری خودروی الکتریکی 1000 هرتز

تجهیزات تست میز لرزش بسته باتری خودروی الکتریکی 1000 هرتز

نام تجاری:	Sinuo
شماره مدل:	SN553
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	1 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

اندازه میز ویبره:

2000mm×2000mm

محدودیت فرکانس:

1000 هرتز

ماژول برق:

دستگاه های پاور IGBT Infineon آلمان

تقویت کننده ولتاژ:

تقویت کننده ولتاژ بالا واقعی

اعوجاج هارمونیک تقویت کننده:

≤1%

بهره وری قدرت:

≥92%

عدم تعادل اشتراک جریان موازی:

≤3٪

وزن تقویت کننده (بدون بسته بندی):

1200 کیلوگرم

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

1 ست در ماه

برجسته کردن:

تجهیزات تست میز لرزش بسته باتری

تجهیزات تست میز لرزش 1000 هرتز 1000 هرتز

توضیحات محصول

تجهیزات تست میز ارتعاش بسته باتری خودروی الکتریکی

نمای کلی تجهیزات

این سیستم از قطعات قابل اعتماد و با استاندارد بالا استفاده می کند و تقویت کننده قدرت به یک لایه محافظ ضد تشعشع الکترومغناطیسی مورد نیاز CE مجهز شده است.در داخل کشور پیشرو است.

پارامترهای فنی

خیر	نام	مدل	واحد	تعداد
1	جدول تست ارتعاش
1.1	بدنه میز ویبره	H1248A	تنظیم	01
1.2	تقویت کننده برق سوئیچینگ دیجیتال	IPA180L	تنظیم	01
1.3	دستگاه خنک کننده آب هوشمند	CU-1	تنظیم	01
1.4	دستگاه سروو مرکزی موقعیت اصلی	OPCS	تنظیم	01
1.5	دستگاه تراش اتوماتیک عمودی و افقی	DH-2	تنظیم	01
1.6	اسلاید افقی	BT2000M	تنظیم	01
1.7	جدول گسترش عمودی (با پشتیبانی کمکی)	HE2000SQ/A	تنظیم	01
2	سیستم کنترل لرزش
2.1	کنترل کننده ارتعاش دیجیتال وارداتی	RL-C21 سخت افزار: ورودی 8 کانال، خروجی 1 کانال توابع نرم افزار: سینوسی، تصادفی، رزونانس جستجو و ساکن، شوک معمولی، سینوسی و تصادفی، تصادفی و تصادفی.	تنظیم	01
2.2	سنسور شتاب وارداتی (از جمله کابل سنسور)	DJB	تنظیم	08
2.3	کامپیوتر را کنترل کنید	کامپیوتر مارک، یک مجموعه مانیتور LCD، صفحه کلید، ماوس، یک چاپگر رنگی.	تنظیم	01
3	تجهیزات جانبی
3.1	قطعات یدکی، قطعات پوشیدنی و ابزار مخصوص	برای جزئیات بیشتر به لیست قطعات یدکی، قطعات پوشیدنی و ابزارهای ویژه مراجعه کنید	تنظیم	01
3.2	لوازم جانبی تصادفی و داده های فنی	راهنمای دستورالعمل تجهیزات، نمودار شماتیک الکتریکی و پنوماتیک، دستورالعمل های بهره برداری و نگهداری و غیره.	تنظیم	01
4	دیگران
4.1	نصب، راه اندازی و پذیرش	تعمیر و نگهداری و پشتیبانی فنی در طول دوره تضمین کیفیت	/	/
4.2	بسته بندی، حمل و نقل و بیمه	/	/	/
4.3	خدمات فنی و آموزش	آموزش تست ارتعاش، استرس و محیطی.پشتیبانی تخصصی در هر زمان در طول استفاده.	/	/

ویژگی ها و مزایا

خیر	فهرست مطالب	مزایا و ویژگی ها
1	راهنمای پویا	سیستم کویل متحرک تعلیق از فنرها و غلتک های U شکل تشکیل شده است.این جدیدترین طراحی LDS در انگلستان است.گشتاور بار جزئی بالایی دارد و در عین حال نسبت ارتعاش جانبی سیم پیچ متحرک کم و اعوجاج شکل موج کم است.الزامات سطح بین المللی را برآورده می کند.(شکل 1)
2	اجزای کلیدی	دستگاه های برق، سیم پیچ های متحرک و سیم های تحریک همگی وارداتی هستند.(شکل 7)
3	ماژول برق	این دستگاه از دستگاه های برق IGBT Infineon آلمان استفاده می کند و حداکثر توان خروجی یک جعبه ماژول قدرت 60KVA است، با ساختار ساده، حفاظت جامع و قابلیت اطمینان بالا.
4	تقویت کننده ولتاژ بالا واقعی	ولتاژ یک ماژول قدرت منفرد 320 ولت است و شکل خروجی ولتاژ بالا و جریان کم باعث کاهش تلفات توان در فرآیند انتقال و تطبیق امپدانس موثر و معقول می شود.
5	ماژول منطقی برای تقویت کننده های قدرت	ماژول منطق کنترل PLC، عملکرد نمایش صفحه نمایش لمسی را می پذیرد (صفحه نمایش لمسی از محصولات فرانسوی اشنایدر استفاده می کند).می تواند داده های مختلف سیستم را با جزئیات نمایش دهد (مقدار RMS واقعی خروجی تقویت کننده توان، نمایش داده های اضافی)، وضعیت عملکرد و قضاوت خطا.(شکل 2)
6	تقویت کننده قدرت گواهینامه CE	سری تقویت کننده های قدرت همگی دارای گواهینامه CE هستند. تقویت کننده توان بالا تنها محصولی در چین است که با استانداردهای مربوطه سازگاری الکترومغناطیسی CE/EMC مطابقت دارد و در چین پیشرو است. تقویت کننده قدرت دومین نمایش TUV Rheinland (گواهی پیوست) دستورالعمل ولتاژ پایین CE/LVD (ایمنی) را گذرانده است. دستورالعمل سازگاری الکترومغناطیسی CE/EMC سازگاری الکترومغناطیسی به دو بخش تقسیم می‌شود: حذف تداخل هدایت شبکه، منبع تغذیه و فیلتر مرتبه دوم خاصی را اتخاذ می‌کند.(شکل 6) تداخل تشعشع از طراحی کابینت کاملاً محافظت شده استفاده می کند.دارای یک لایه محافظ ضد تشعشع الکترومغناطیسی برای محافظت از بدن انسان در برابر آسیب تشعشع است که در چین پیشرو است.(تصاویر فیزیکی اقدامات درمانی که مطابق با استانداردهای مربوطه است، شکل 3) سازگاری الکترومغناطیسی EMC یک مشخصات اجباری در اروپا و ایالات متحده است.در چین نیز بیشتر و بیشتر مورد توجه قرار گرفته است. تقویت کننده های توان تولید شده توسط همتایان داخلی به طور جدی از استاندارد EMC فراتر رفته و تقویت کننده های توان بالا به طور جدی بر استفاده از ابزارهای دیگر در آزمایشگاه از طریق انتشار هدایت و تشعشع در حین کار تأثیر می گذارد.
7	لایه محافظ تابش الکترومغناطیسی	تقویت کننده قدرت به یک لایه محافظ ضد تشعشع الکترومغناطیسی مورد نیاز CE برای محافظت از بدن انسان در برابر آسیب تشعشع مجهز شده است.(شکل 3)
8	خنک کننده تقویت کننده قدرت	خنک کننده تقویت کننده قدرت تجربه LDS بریتانیا، UD آمریکا و سایر شرکت ها را جذب می کند.این سیستم ورودی هوا و خروجی بالایی را برای اطمینان از اتلاف حرارت بالا و اطمینان از اتلاف گرمای خوب در جعبه زمانی که تقویت کننده برق برای مدت طولانی کار می کند، اتخاذ می کند.(شکل 4)
9	عملکرد حفاظت تقویت کننده قدرت کامل است	کل تقویت کننده برق دارای: اضافه ولتاژ شبکه، کم ولتاژ شبکه، افت فاز شبکه، خطای منطقی، حفاظت از ماژول قدرت، دمای ماژول قدرت، جریان اضافه خروجی، اضافه ولتاژ خروجی، قدرت درایو، جابجایی پلت فرم، دمای پلت فرم، قفل خارجی و غیره عملکردهای حفاظتی دارد.هنگامی که هر گونه خطا رخ می دهد، خروجی بسته می شود و صدا و نور به طور همزمان هشدار می دهند. علاوه بر حفاظت فوق، تراشه نمونه برداری با مقدار موثر واقعی برای ایجاد کنترل سینوسی و پاس تصادفی مقدار موثر واقعی (مقدار RMS) معرفی شده است که دارای ویژگی های ایمنی و قابلیت اطمینان است.این فناوری بالغ است و چنین فناوری در صنعت داخلی، پیشرو در چین وجود ندارد.
10	کنترل از راه دور	رابط ارتباطی RS485، کنترل از راه دور اختیاری تا 1000 متر، با عملکرد حفاظتی تقویت کننده قدرت مشابه واحد کنترل منطقی تقویت کننده قدرت را بپذیرید.
11	سروو مرکزی موقعیت اصلی (OPCS)	سیم پیچ متحرک میز ارتعاشی الکتریکی را می توان به طور خودکار در مرکز قرار داد، عمدتاً از طریق سنسور غیر تماسی برای نظارت بر موقعیت مرکزی سیم پیچ متحرک میز ارتعاشی الکتریکی و با تنظیم خودکار حجم هوای فنر هوای متحرک. سیم پیچ میز ارتعاشی الکتریکی برای حفظ مرکز بالای میز میز ارتعاشی الکتریکی، به طوری که سیستم می تواند به طور خودکار سیم پیچ متحرک را در حالت استاتیک و پویا متمرکز کند.این میز مجهز به عملکرد حفاظتی سوئیچ اضطراری برای محافظت و قطع خروجی تقویت کننده قدرت است که در چین پیشرو است.(شکل 4)
12	محدوده دینامیکی تست تصادفی	محدوده دینامیکی تست تصادفی تا 42 دسی بل، توانایی ضد تداخل قوی و شکل موج بدون تحریف را هنگام آزمایش سیگنال‌های سیگنال کوچک فرکانس پایین تضمین می‌کند.(سطح بین المللی 50 دسی بل و سطح داخلی به طور کلی 40-39 دسی بل است) (شکل 8)
