اتاق آزمایش دوش اسپری باران در فضای باز برای وسیله نقلیه جاده ای اتومبیل مسافربری اتوبوس
جزئیات محصول:
محل منبع: | چین |
نام تجاری: | Sinuo |
گواهی: | Calibration Certificate (Cost Additional) |
شماره مدل: | SNQC1001-20M |
پرداخت:
مقدار حداقل تعداد سفارش: | 1 |
---|---|
قیمت: | Customized |
جزئیات بسته بندی: | دیگر |
زمان تحویل: | 60 روز |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 1 ست / ماه |
اطلاعات تکمیلی |
|||
منطقه تست: | تقریباً 20*5.2*6 میلیون یا سفارشی | نوع وسیله نقلیه: | اتوبوس/ماشین مسافربری |
---|---|---|---|
نوع قاب سیستم: | نوع درایو در | اندازه مجاز خودرو: | 3500*1400*1400mm~13700*2600*4200mm |
شدت باران جلو: | 7-12±1mm/min | شدت باران عقب: | 7-8±1mm/min |
فشار اسپری آب: | 150kPa±10kPa | جریان کل آب: | 0 تا 150 متر مکعب در ساعت |
برجسته کردن: | اتاق تست دوش اسپری باران اتوبوس |
توضیحات محصول
اتوبوس مسافران اتومبیل جاده خودرو در فضای باز باران اسپری دوش اتاق آزمایش
هدف سیستم
عمدتاً با استاندارد QC/T 476-2007 "حد مقادیر مهر و موم ضد باران و روش های آزمایش برای اتومبیل های مسافرتی" مطابقت دارند.و مطابق با استاندارد GB 29753-2013 ′′تقاضیهای ایمنی و روش های آزمایش برای وسایل نقلیه یخچال برای حمل و نقل جاده ای مواد غذایی و محصولات بیولوژیکی′′.
از آن برای بررسی اینکه آیا مونتاژ بدن، درب، پنجره و سقف معمولی است، آیا عملکرد مهر و موم قابل اعتماد است و آیا روش نصب درست است، استفاده می شود.
پارامترهای فنی
1عملکرد تجهیزات: برای آزمایش بارندگی اتومبیل های شخصی استفاده می شود. ابعاد خارجی خودرو مربوطه از 3500 × 1400 × 1400mm تا 13700 × 2600 × 4200mm است.
2شدت باران: متوسط جلو 7 ~ 12 ± 1mm / min است و میانگین هر دو طرف، بالا، پایین و عقب 7 ~ 8 ± 1mm / min است. شدت باران هر بخش را می توان تنظیم کرد.
3منبع برق: AC سه فاز پنج سیم 380V ± 5٪ 50Hz یا مطابقت با نیازهای محلی سه فاز مصرف کننده.
4فشار تزریق نوزل: 150kPa±10kPa
5فشار سنج: فشار سنج را در خروجی پمپ آب نصب کنید، فشار: 0 ~ 0.5MPa.
6- اندازه گيري جريان: بعد از فيلتر خود شستشويي در خروجي پمپ آب، اندازه گيري جريان الكترونيک كامل را نصب كنيد.لوله شاخه ای یک جریان سنج بصری را اتخاذ می کند و پس از دریچه تنظیم جریان نصب می شود.
7، زمان بارندگی: 1 ~ 60 دقیقه

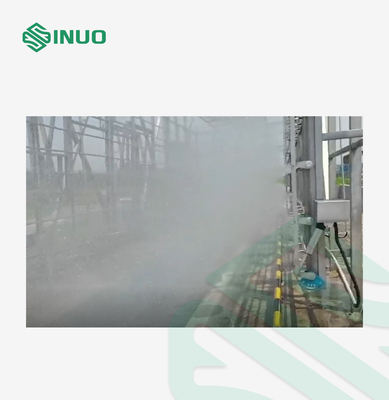

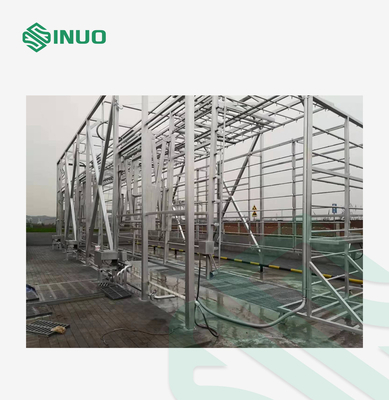

8ابعاد چارچوب اتاق تشخیص باران (طول × عرض × ارتفاع): حدود 20000 × 5200 × 6000mm.

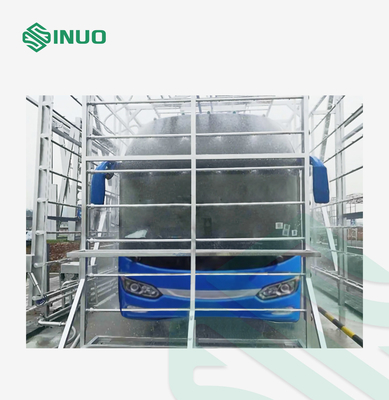

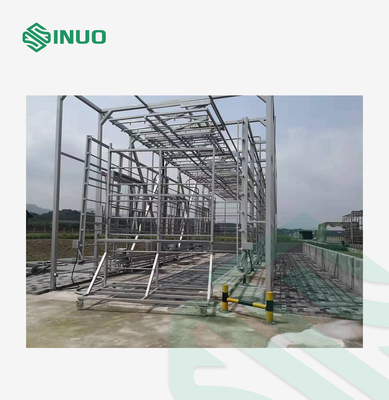

9. اتاق تشخیص باران یک نوع اسکلت بیرونی است، بدون سقف و پانل های محافظتی اطراف. قاب رابط و فضا را برای ساخت یک بوم در آینده ذخیره می کند.
سیستم کنترل
سیستم کنترل | سیستم مطابق با الزامات فنی آزمایش باران طراحی شده است. سیستم عملکرد کنترل دستی را تنظیم می کند.کنترل عملیات توسط دکمه های روی پانل کابینت کنترل تحقق می یابد |
کنترل دستی سیستم | عملکرد هر قطعه الکتریکی در سیستم اسپریکر توسط برنامه نویسی PLC کنترل می شود. زمان اسپری با تنظیم سوئیچ زمان به دست می آید.و مدت زمان می تواند با توجه به نیازهای تنظیم شود (قابل تنظیم در 1-480 دقیقه). |
سیستم PLC | حفاظت از برنامه PLC برای هر عمل باید با هم متصل و قابل اعتماد باشد و مدارهای محیطی آن باید حفاظت قابل اعتماد برای خروجی PLC داشته باشند.,باید حفاظت از خاموش شدن، نمایش سیگنال و عملکرد هشدار وجود داشته باشد. یک فیوز در نقطه خروجی PLC وجود دارد. |
کابینت کنترل |
1کابینت کنترل شامل PLC وارداتی، تبدیل فرکانس وارداتی و قطع کننده مدار است و لوازم الکتریکی برند شنایدر را اتخاذ می کنند. دکمه ها، صفحه نمایش LCD،چراغ های شاخص و ترمینال های اتصال از مارک های شناخته شده استفاده می کنند، و غیره چراغ های نشان دهنده سی رنگ و زنگ ها در بالای کابینت نصب شده اند، به طوری که در اولین بار اخطار های هشدار دهنده را ارسال کنند. |
کنترل سطح استخر |
1در مخزن آب، اندازه گیری سطح مایع وجود دارد. دو نقطه کنترل سطح مایع برای سطح مایع تنظیم شده است: حد بالایی از سطح آب؛ حد پایین سطح آب.سنسور الکتریکی سه موقعیت با سیم زمین ایمنی مجهز استمقدار سطح مایع را می توان تنظیم کرد. |
دستگاه دوش باران
دستگاه های دوش باران عمدتا شامل: پمپ آب، شیر تنظیم فشار خودکار، فشار سنج آب (یا سنسور فشار آب) ، خط لوله اصلی، خط لوله شاخه، خط لوله شاخه،اندازه گیری جریان (یا سنسور جریان)، دریچه تنظیم جریان، نوزل، نگهدارنده لوله نوزل، سیستم حرکت لوله و سیستم کنترل الکتریکی و غیرهتنظیم فشار آب پمپ آب باید اطمینان حاصل کند که فشار خروجی آب از نوزل 150kPa±10kPa است.مقدار، ارتفاع، سرعت جریان و قطر لوله پمپ آب باید با الزامات سیستم مطابقت داشته باشد.هر سطح اسپری باید ماشین را با بزرگترین ابعاد خارجی مورد استفاده در آزمایش باران و هر قسمت بازرسی شده از هر ماشین پوشش دهد.سطح باران جلو و وسط باید قابل حرکت باشد تا با تغییرات شکل و اندازه خودرو سازگار شود.
دستگاه دوش باران باید اطمینان حاصل کند که آب از سمت جلو، عقب، پایین، سمت و سمت بالا روی ماشین پاشیده می شود، و از نقاط مرده اسپری آب جلوگیری می کند.و اطمینان حاصل کنید که فشار و جریان اسپری آب با قسمت های مختلف ماشین مطابقت دارد تا الزامات استاندارد QC/T 476-2007 را برآورده کند. ساختار قاب لوله دوش باران ساده و زیبا است در حالی که ضد زنگ و ضد ضربه را تضمین می کند. کل تجهیزات قابل اعتماد و ساده برای کار است،و برای تعمیر و نگهداری قطعات مناسب است.
فنجان ها
1. از نوزل فولاد ضد زنگ استفاده می شود و می توان آن را به راحتی جدا و تمیز کرد. حالت اسپری مخروط جامد است و زاویه مخروط 60 درجه است. زاویه اسپری،نوزل بالا عمودی با هواپیما افقی است (همچنین می تواند به 45 درجه تنظیم شود)، و طراحی نوزل مطابق با استاندارد ملی است. نوزل ها در یک شبکه مربع ترتیب داده شده اند، هیچ منطقه خالی در منطقه اسپری وجود ندارد و قطر سوراخ نوزل 2.5mm تا 3.0mm است.فاصله افقی و عمودی نوزل ها 400mm است.
2فاصله بین نوزل و سطح بیرونی بدن مربوطه خودرو: 700mm±200mm. نوزل پایین 200mm زیر زمین قرار دارد.
3محور نوزل های بالا و پایین عمودی به هواپیما افقی هستند.و محور نوزل چپ و راست قابل تنظیم از 15 تا 90 درجه عمودی به جهت طولی خودرو است، با استفاده از تنظیم خودکار و تنظیم دستی. جلو و عقب زاویه تنظیم دستی 90, 45, 30, 15 درجه است.
