سیستم تست باران خودرو کامیون حمل و نقل خودکار تجهیزات تست خودرو الکتریکی

سیستم تست باران خودروی حمل و نقل کامیون تجهیزات تست وسیله نقلیه الکتریکی

هدف سیستم

هدف آزمایش این سیستم آزمایشی عمدتاً توانایی محصول برای جلوگیری از نفوذ آب باران و عملکرد ضد باران هنگام یا پس از قرار گرفتن در معرض باران تحت شرایط باران است.

بررسی کنید که آیا مونتاژ بدنه، درها، پنجره ها و سانروف طبیعی است، آیا عملکرد آب بندی قابل اعتماد است و آیا روش نصب صحیح است یا خیر.

این سیستم تست عمدتا برای عملکرد ضد باران و آب بندی انواع وانت ها استفاده می شود.

پارامترهای فنی

1. عملکرد تجهیزات: برای آزمایش باران اتومبیل استفاده می شود.ابعاد خارجی خودروی قابل اجرا از 3500×1400×1400 میلی متر تا 13700×2600×4200 میلی متر است.

2. شدت باران: میانگین جلو 7~12±1mm/min و میانگین هر دو طرف بالا، پایین و عقب 7~8±1mm/min است.شدت باران هر قسمت قابل تنظیم است.

3. منبع تغذیه: AC سه فاز پنج سیم 380 ولت ± 5٪ 50 هرتز یا مطابقت با نیازهای منبع تغذیه سه فاز محلی مشتری.

4. فشار تزریق نازل: 150kPa±10kPa

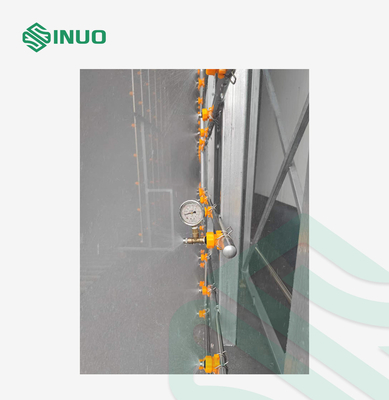

5. گیج فشار: یک گیج فشار در خروجی پمپ آب نصب کنید، فشار: 0~0.5MPa.

6. فلومتر: یک فلومتر الکترومغناطیسی کل بعد از فیلتر خود فلاشینگ در خروجی پمپ آب نصب کنید.دبی کل 0-150m3/h است.لوله انشعاب از یک فلومتر بصری استفاده می کند و بعد از شیر تنظیم جریان نصب می شود.

7، زمان باران: 1 تا 60 دقیقه.

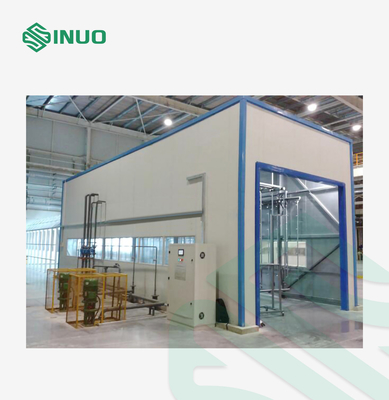

8. ابعاد طرح قاب اتاق تشخیص باران (طول × عرض × ارتفاع): حدود 15000×5200×6000 میلی متر.

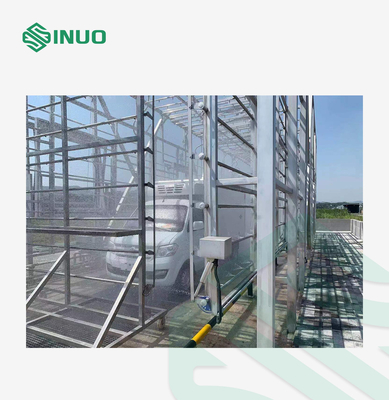

9. اتاق تشخیص باران از نوع اسکلت بیرونی، بدون سقف و پانل های محافظ اطراف است.قاب رابط و فضا را برای ساختن یک سایبان در آینده در نظر می گیرد.

معرفی ساختار

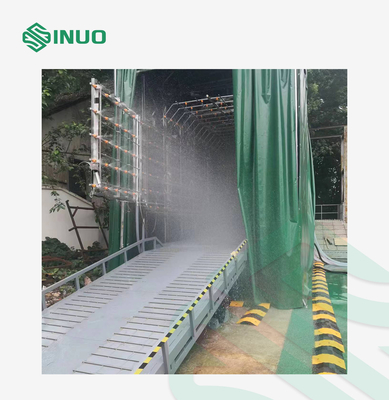

1 ساختار اصلی این است که خودرو در جهت جلو وارد منطقه آزمایش شده و در جهت معکوس خارج می شود.با توجه به انواع مختلف خودرو، بدنه اصلی باید به سه قسمت جلو، میانی و عقب تقسیم شود.ساختار اصلی و لوله های آب از فولاد ضد زنگ ساخته شده است.این می تواند تضمین کند که همه نوع وسایل نقلیه می توانند به تنهایی عبور کنند.

2 طول لوله های شاخه اسپری بالا و جانبی به سه قسمت تقسیم می شود که طول هر قسمت 5000 میلی متر است و فاصله عمودی و افقی نازل ها 400 میلی متر است.ساختار بالابر با فاصله بین نازل بالا و زمین 2100 میلی متر ~ 4600 میلی متر است، با استفاده از سیم فولادی و مکانیزم نورد، ظاهر کلی قابلیت اطمینان بالایی دارد، فاصله بین هر قسمت از یک طرف 2100 میلی متر ~ 3300 میلی متر است، سکته مغزی قابل تنظیم است. با استفاده از میله فشار الکتریکی و براکت بازوی قیچی، که پایداری قوی است.

3 لوله انشعاب اسپری آب با ساختار چرخشی در قسمت جلویی معمولاً ثابت است.اگر برای باز شدن نیاز به چرخش کامل داشته باشد، می تواند عبور وسایل نقلیه مختلف را تضمین کند.هنگامی که کاملا بسته است، فاصله بین بالای نازل و بالا (بالاترین موقعیت) و نازل های جانبی 900 میلی متر است.

4 قسمت عقب ساختار واگن برقی متحرک برای لوله انشعاب اسپری آب است که می تواند در سوله باران به جلو و عقب حرکت کند تا اطمینان حاصل شود که می تواند الزامات طول ها و اندازه های مختلف وسایل نقلیه مختلف را برآورده کند.هنگامی که به موقعیت مورد نظر رسید، چرخ دستی را می توان ثابت کرد و لوله آب را می توان به سرعت به برق وصل کرد. عرض چرخ دستی بیشتر از 2600 میلی متر نیست.

5 پاشش پایین در وسط جهت طولی قرار دارد.سه گروه از لوله های پاشش نیز به کنترل سه قسمت جلو، میانی و عقب تقسیم می شوند تا طول های مختلف پاشش را تشکیل دهند.سطح با توری با روکش کروم ضخیم شده است.

6 برای قطعاتی که محل پاشش باید جابجا شود، توصیه می شود از نوع انتقال میله مکانیکی کاملاً مطمئن استفاده شود.قدرت محرکه بالایی می تواند یک مکانیزم وینچ الکتریکی دستی باشد و طرف آن می تواند یک سیلندر فشار الکتریکی باشد.
