UL 2594 بند 8.2 شکل 6 نایلون و مواد فلزی پروب مفصلی

UL 2594 بند 8.2 شکل 6 نایلون و مواد فلزی پروب مفصلی

نام تجاری:	Sinuo
شماره مدل:	SN2210-35
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	100 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

UL 2594

بند کاربردی:

بند 8.2

شکل کاربردی:

شکل 6

ویژگی پروب:

کاوشگر مشترک

نمونه تست:

قطعات زنده/مکانیکی

مواد پروب:

نایلون و فلز

تابع تست:

حفاظت از محوطه

نوع بسته:

جعبه آلومینیومی

جزئیات بسته بندی:

جعبه آلومینیومی و جعبه کارتن

قابلیت ارائه:

100 عدد در ماه

برجسته کردن:

شکل 6 کاوشگر مفصلی

بند 8.2 کاوشگر مفصلی

کاوشگر مفصلی نایلونی

توضیحات محصول

UL 2594 بند 8.2 شکل 6 پروب مفصلی

بررسی اجمالی تجهیزاتبرایUL 2594 بند 8.2 شکل 6 پروب مفصلی

استاندارد: UL 2594 بند 8.2 شکل 6.

کاربرد: به طور گسترده در تست حفاظت از محفظه تجهیزات الکتریکی استفاده می شود.

نمونه آزمایشی: قطعات زنده یا قطعات مکانیکی محفظه با دسترسی آسان.

ویژگی: دسته نایلونی + پروب، مطابق شکل استاندارد ساخته شده است.

پارامترهای فنیبرایUL 2594 بند 8.2 شکل 6 پروب مفصلی

مواد پروب	فولاد ضد زنگ
دسته مواد	نایلون
نیروی اعمال شده	بدون نیروی داخلی، باید با یک نیروسنج کار کرد
استانداردهای کاربردی	UL 2594 بند 8.2 شکل 6

شرح استانداردهای مربوطهبرایUL 2594 بند 8.2 شکل 6 پروب مفصلی

8 حفاظت از کاربران - دسترسی و خدمات کاربر

8.1 عمومی

8.1.1 الزامات این بخش برای قطعاتی اعمال می شود که در دسترس کاربر هستند.برای حفاظت از نیازهای پرسنل خدماتی، به حفاظت از پرسنل خدمات، 32 مراجعه کنید.

8.2 دسترسی

8.2.1 برای کاهش خطر تماس ناخواسته که منجر به شوک الکتریکی ناشی از یک قطعه زنده غیرعایق یا سیم پوشش داده شده با فیلم می شود، یک دهانه در یک محفظه باید با یکی از موارد زیر مطابقت داشته باشد:

الف) برای بازشو که ابعاد جزئی کمتر از 25.4 میلی متر (1 اینچ) دارد.چنین قطعه یا سیمی نباید توسط پروب نشان داده شده در شکل 6 تماس داشته باشد. یا

ب) دهانه فوران که دارای ابعاد جزئی 25.4 میلی متر (1 اینچ) یا بیشتر است، چنین قطعه یا سیمی باید مطابق جدول 8 از دهانه فاصله داشته باشد.

جدول 8

حداقل فاصله لازم از دهانه تا قسمتی که خطر برق گرفتگی دارد
ابعاد جزئی باز شدن^{الف، ب}		حداقل فاصله از دهانه تا قطعه^ب
میلی متر	اینچ	میلی متر	اینچ
25.4	(1)	165.0	(6-1/2)
31.8	(1-1/4)	190.0	(7-1/2)
38.1	(1-1/2)	318.0	(12-1/2)
47.6	(1-7/8)	394.0	(15-1/2)
54.0	(2-1/8)	444.0	(17-1/2)
ج		762.0	(30)
^آ8.2.4 را ببینید ^ببین 19.1 و 54 میلی متر (3/4 و 2-1/8 اینچ)، درون یابی باید برای تعیین مقدار بین مقادیر مشخص شده در جدول استفاده شود. ^جبیش از 54 میلی متر (2-1/8 اینچ) و نه بیشتر از 152.0 میلی متر (6 اینچ).

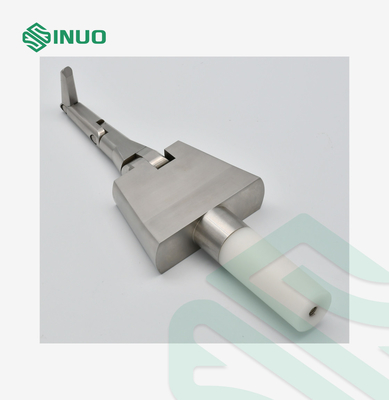

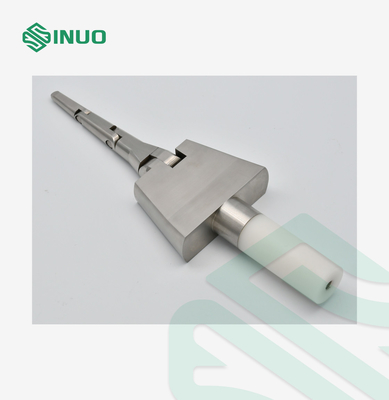

تصاویر برایUL 2594 بند 8.2 شکل 6 پروب مفصلی

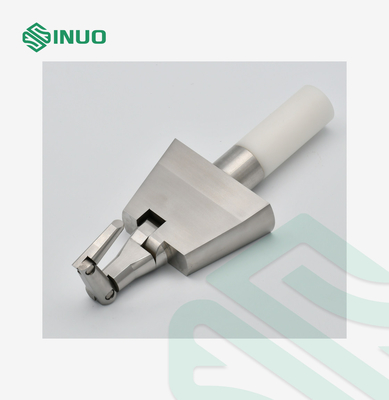

UL 2594 بند 8.2 شکل 6 نایلون و مواد فلزی پروب مفصلی 0

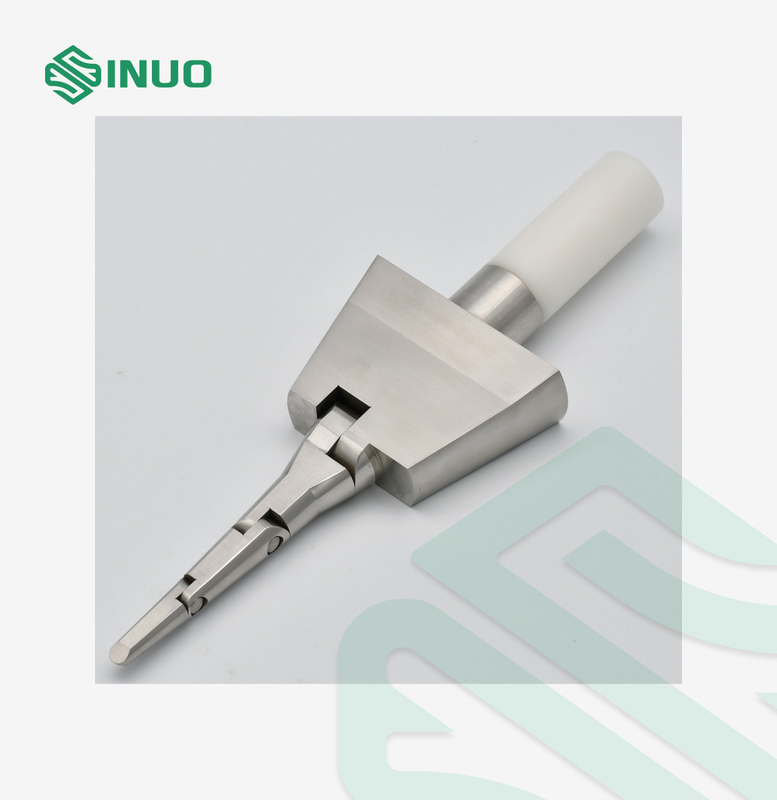

UL 2594 بند 8.2 شکل 6 نایلون و مواد فلزی پروب مفصلی 1
