قدم زدن در اتاق تست محیطی
Created with Pixso.

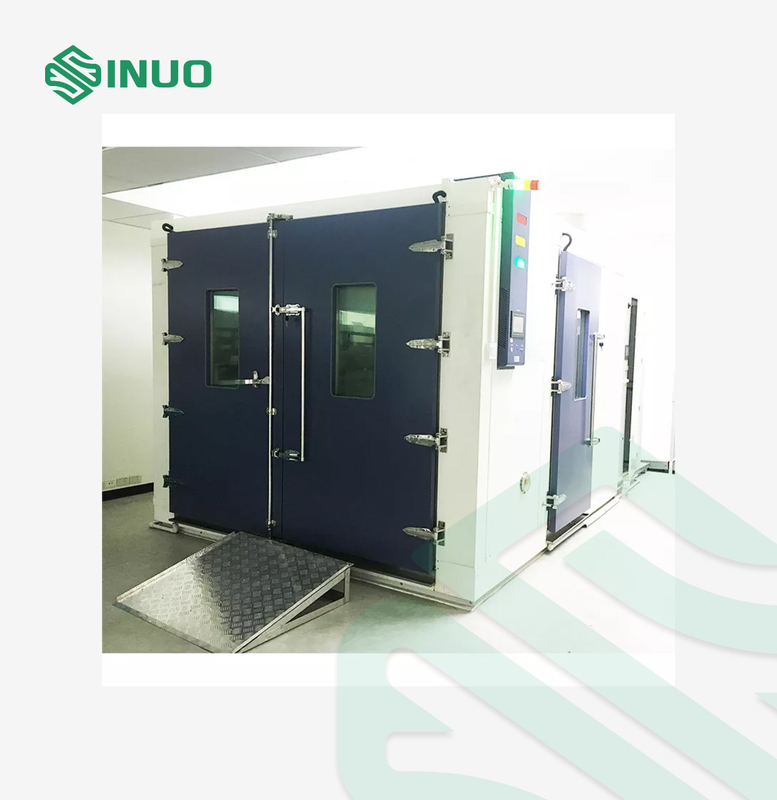

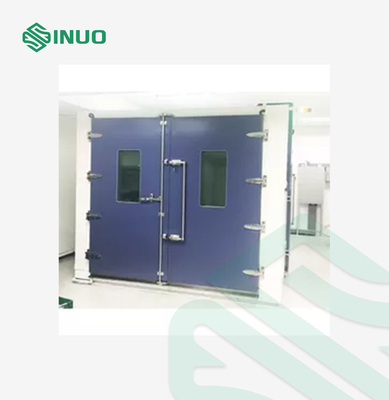

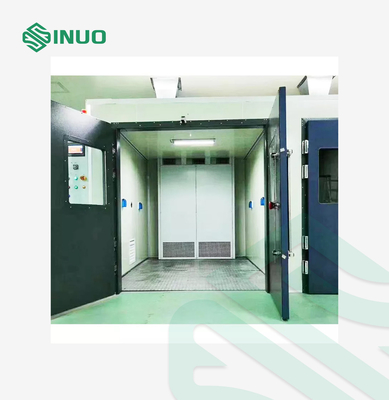

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی

نام تجاری: Sinuo
شماره مدل: SN886-19m³
مقدار تولیدی: 1
قیمت: Customized
شرایط پرداخت: T/T
توانایی عرضه: 10 ست در ماه
اطلاعات دقیق
محل منبع:
چین
گواهی:
Calibration Certificate (Cost Additional)
استاندارد کاربردی:
IEC60068
حجم موثر:
19 متر مربع
محدوده دما:
-40 درجه تا 60 درجه سانتیگراد
یکنواختی دما:
± 2 ℃
محدوده رطوبت:
20% RH ~ 95% RH
دقت رطوبت:
0.01 RH
زمان گرمایش:
RT~90℃≤90 دقیقه
زمان خنک شدن:
RT~-40℃≤130 دقیقه
جزئیات بسته بندی:
مورد تخته سه لا
قابلیت ارائه:
10 ست در ماه
برجسته کردن:

19 متر مکعب پیاده روی در اتاق آزمایش محیطی

,

0.01 RH پیاده روی در اتاق آزمایش محیطی

توضیحات محصول





19 متر مکعب پیاده روی در اتاق آزمایش محیطی با رطوبت بالا با دمای پایین



استانداردها و بندهای منطبق برای19 متر مکعب پیاده روی در اتاق آزمایش محیطی با رطوبت بالا با دمای پایین




IEC60068-2-1:2007 "تست محیطی-بخش 2-1: تست ها- تست A: سرد، IDT"



IEC60068-2-2:2007 "تست محیطی-بخش 2-1: تست ها- تست B-حرارت خشک، IDT"



IEC60068-2-30:2005 "تست محیطی-بخش 2-30: تست ها- تست Db: حرارت مرطوب، چرخه ای (سیکل 12 ساعت + 12 ساعت)، IDT"



IEC60068-2-78:2012 "تست محیطی - قسمت 2-78: تست ها - کابین آزمایشی: گرمای مرطوب، حالت پایدار، IDT"



پارامترهای فنیبرای19 متر مکعب پیاده روی در اتاق آزمایش محیطی با رطوبت بالا با دمای پایین




1. نام محصول اتاق تست ثابت دما و رطوبت
حالت SN886-19m³
2. دستورالعمل های کاربردی
2.1.محدوده قابل اجرا این تجهیزات برای آزمایش‌های قابلیت اطمینان شبیه‌سازی محیطی محصولات مختلف الکتریکی و الکترونیکی و سایر محصولات، قطعات و مواد مانند دمای ثابت بالا و پایین، تغییر تدریجی و آزمایش‌های چرخه مناسب است.
2.2.محدودیت های تست ایمنی

الف) آزمایش و نگهداری نمونه های مواد قابل اشتعال، مواد منفجره و فرار

ب) آزمایش نمونه های مواد خورنده، آزمایش و ذخیره سازی نمونه های بیولوژیکی

ج) آزمایش و ذخیره سازی نمونه های منبع انتشار الکترومغناطیسی قوی

3. حجم و اندازه
3.1.حجم موثر 19 متر مربع
3.2.اندازه جعبه داخلی W2500 mm * H2200 mm * D3500 mm
3.3.اندازه جعبه بیرونی

حدود W3100 mm*H3700 mm*D2400 mm (به استثنای اندازه واحد)

یادآور:لطفا به طرح نهایی مراجعه کنید و سه نما را برای ابعاد خارجی تایید کنید

4. عملکرد
4.1.روش خنک کننده خنک کننده آب
4.2.محدوده دما -40 درجه تا 60 درجه سانتیگراد
4.3.محدوده رطوبت

محدوده استاندارد: 20٪ - 95٪ RH

محدوده رطوبت کم: 5% RH ~ 95% RH (با هوای خشک)

4.4.نوسانات دما/رطوبت ± 2 ℃ / ± 2.0٪ RH
4.5.دقت تفکیک دما 0.01 ℃
4.6.دقت تفکیک رطوبت 0.01 RH
4.7.یکنواختی دما ≤2℃
4.8.یکنواختی رطوبت <75% RH:±3٪ RH -> 75٪ RH±5% RH
4.9.زمان گرم شدن RT~90℃≤90 دقیقه
4.10.زمان خنک شدن RT~-40℃≤130 دقیقه
4.11.افزایش و کاهش دما بیش از حد افزایش می یابد ≤±1℃
4.12.وضعیت بار 4 کیلو وات (گرمای نمونه)
4.14.استانداردهای تست

GB-2423.1-2008 (IEC68-2-1) تست A: روش تست دمای پایین.

GB-2423.2-2008 (IEC68-2-2) تست B: روش تست دمای بالا.

GB2423.3-2008 (IEC68-2-3) تست Ca: روش تست گرمای مرطوب ثابت.

GB2423.4-2008 (IEC68-2-30) Test Db: روش تست گرمای مرطوب متناوب.

GB 11158 "شرایط فنی اتاق آزمایش با دمای بالا"

GB10586-1 "شرایط فنی اتاق تست رطوبت و حرارت"

4.15.نمودار شماتیک دما و رطوبت

 19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 0

PS: رطوبت استاندارد 20٪ ~ 95٪ HR



5. ساختار و مواد
5.1 مواد جعبه بیرونی رنگ نانو پخت غیر استاتیک ورق فولادی سرد و گرم پیشرفته را بپذیرید
5.2.مواد جعبه داخلی ورق فولادی ضد زنگ SUS304
5.3.مواد عایق حرارتی فوم پلی یورتان سفت و سخت با درجه حرارت بالا و مقاوم در برابر آتش
5.4.نوار آب بندی چارچوب درب نوار آب بندی لاستیکی سیلیکونی
5.5.درب جعبه درهای دو لنگه بیرون باز می شوند، چارچوب در و لبه پانل در مجهز به وسایل گرمایش الکتریکی و خندق سرریز است.
5.6.پنجره مشاهده شیشه ای گرمایش الکتریکی

تعداد: 2

مکان: روی درب اتاق تست (یا مکانی که مشتری تعیین کرده است)

فرم: شیشه تقویت شده با خلاء 3 لایه با المنت حرارتی ضد مه داخلی

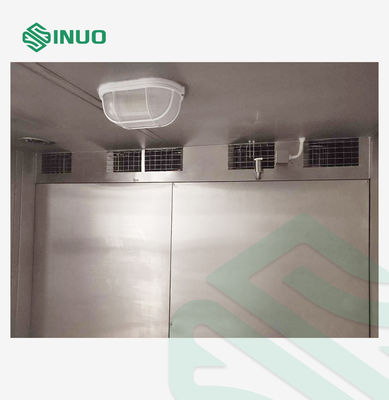

5.7.نورپردازی لامپ کم مصرف ضد انفجار مقاوم در برابر حرارت بالا و پایین
5.8.پورت تعادل فشار تمام آلیاژ آلومینیوم با خط ضد تعریق 4 ست پنجره فشار خود تنظیم شونده
5.9.تحمل وزن بار آزمایشگاهی: 1000 کیلوگرم
5.10.سوراخ نمونه

سوراخی به قطر φ100 میلی متر بر روی دیوار محفظه سمت چپ و مجهز به پلاگ جداسازی لاستیکی و پوشش لاستیکی به طور همزمان.

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 1

5.11.کف غیر لغزنده

کف از یک طراحی ضد لغزش 4.0 میلی متری فولاد ضد زنگ برای جلوگیری از آسیب دیدن پرسنل در حین عملیات داخلی استفاده می کند.

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 2

5.12 زهکشی

کف با مخزن زهکشی طراحی شده است و محفظه آزمایش پس از پایان دما و رطوبت بالا فاقد آب است.

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 3

5.13 فنجان پا

فنجان پای جعبه الکتریکی از پد سیلیکا ژل برای جذب ضربه و محافظت از کمپرسور و جوش لوله مس استفاده می کند.

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 4

5.15.صدای کل دستگاه ≦80dB
6-سیستم تهویه مطبوع
6.1.روش دمای ثابت روش تعادل سرد را اتخاذ کنید
6.2.اصل کار صرفه جویی در انرژی

روش معمولی رطوبت ثابت:هنگامی که دمای واقعی به دمای تنظیم شده می رسد، ظرفیت خنک کننده کمپرسور بدون تغییر باقی می ماند و از روش گرمایش برای جبران ظرفیت خنک کننده کمپرسور برای دستیابی به تعادل دمایی در جعبه استفاده می شود.

روش تعادل سرد:هنگامی که دمای واقعی به مقدار تنظیم شده می رسد، خروجی شیر برقی سرد توسط PID کنترل کننده کنترل می شود و دمای داخل جعبه از طریق خروجی خنک کننده کنترل شده متعادل می شود.در مقایسه با روش معمولی رطوبت ثابت، خروجی گرمایش برای ساخت کل واحد کاهش می یابد در مقایسه با روش معمولی، تجهیزات می توانند 40٪ صرفه جویی در انرژی داشته باشند.

6.3.روش خنک کننده هوا سردخانه کمپرسور آبشاری
6.4.موتور گردشی موتور القایی ولتاژ پایین تایوان تاتونگ
6.5.سنسور

دارای سنسور و کنترلر اندازه گیری رطوبت

سنسور مقاومت پلاتین PT100

6.6.چرخ باد فن گردشی گریز از مرکز چند بال، تیغه آلیاژ آلومینیوم مقاوم در برابر درجه حرارت بالا و پایین
7-سیستم برودتی
7.1.روش خنک کننده کمپرسور اصلی وارداتی آبشاری بی صدا، کمپرسور با راندمان بالا و صرفه جویی در مصرف انرژی
7.2.کمپرسور

کمپرسور نیمه هرمتیک Bitzer آلمان اصل وارداتی.

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 5



7.3.مبرد

حفاظت از محیط زیست بدون فلوئور HFC404A (Honeywell) و مبرد DuPont R23

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 6



7.4.کندانسور

نوع پوسته و لوله با راندمان بالا (خنک کننده با آب)

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 7





مجهز به برج آب خنک کننده (مارک معروف) و خط لوله

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 8



7.5.اواپراتور

اواپراتور پره ای چندبخشی با راندمان بالا با غشای آبدوست (باله ضخیم شده)

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 9



7.6.جدا کننده روغن

امرسون AW

 19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 10

7.7.شیر انبساط

شیر انبساط حرارتی دانفوس

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 11

7.8.شیر برقی

ژاپن ساگینومیا و دانفوس

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 12

7.9.لوازم جانبی دیگر

کلیه محصولات باکیفیت اولین برند بین المللی (تصویر سمت راست: فیلتر خشک کن)

 19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 13

7.10.رطوبت زدایی

انجماد و رطوبت زدایی توسط سیستم تبرید (هوای داخل جعبه از اواپراتور زیر دمای نقطه شبنم عبور می کند و آب رسوب می کند).

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 14

*پره های اواپراتور با عملیات غشای آبدوست، عملکرد رطوبت زدایی بهتر را انتخاب کنید، زیرا کشش آب پره های آلومینیومی غشای آبدوست کوچک است، قطرات آب ناشی از تراکم هوا به راحتی از بین می روند، و ایجاد پل های آب انسدادی در آب کار آسانی نیست. شکاف بالهدر نتیجه راندمان رطوبت زدایی را تا حد زیادی بهبود می بخشد!

8. سیستم گرمایش و رطوبت
8.1.روش گرمایش گرمایش الکتریکی
8.2.روش تامین بخار تزریق مستقیم باز، داخل ژنراتور مستقیماً به محفظه آزمایش متصل است و فشار داخلی را نزدیک به صفر نگه می دارد.
8.3.لوله گرمایش

لوله گرمایش برقی پره دار از جنس استنلس استیل آلیاژی نیکل کروم، لوله گرمایش با طراحی ضد چسبندگی MC، اتصال بخاری، سیم مقاوم در برابر حرارت استفاده شده است، بخاری در مجرای هوای گردشی بالای جعبه قرار می گیرد و مقاوم در برابر آتش و در اطراف آن مواد عایق حرارت اضافه می شود

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 15

8.4.لوله رطوبت ساز

الف) برای مرطوب سازی از سیلندر رطوبت ساز (روش دیگ بخار) استفاده می شود که سریعتر از رطوبت سازی سطحی سنتی (نوع تشت آب) بوده و دقت کنترلی بالاتری دارد.

درون جعبه

این آلودگی ناخالصی مانند رسوب ایجاد نمی کند، عملکرد خوبی در رطوبت کم دارد و به راحتی تمیز می شود.

ب) لوله رطوبت تمام بدنه بدون درز فولاد ضد زنگ را می پذیرد، مقاومت عایق بیشتر از 50MΩ است و دارای یک کنترل کننده جلوگیری از سوختگی خشک است.

ج) سیلندر رطوبت ساز از فولاد ضد زنگ ساخته شده و دارای پنجره مشاهده سطح آب می باشد.

د) دمای پایین با هوای خشک

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 16

8.5.روش کنترل

کنترل غیر تماسی سیگنال خروجی کنترلر از طریق رله حالت جامد SSR به دقت بالایی دست می یابد.

کنترل سوئیچ غیر تماسی

8.6.دیگ رطوبت ساز داخل ماشین آلات نصب می شود
8.7.تصفیه آب مرطوب مجهز به دستگاه نرم کننده آب اختصاصی، که می تواند به طور موثر ناخالصی های موجود در آب را حذف کند (1 مجموعه دستگاه سیستم بازیابی آب خالص، با فیلتر کربن فعال برای فیلتر کردن ناخالصی های آب).
9-سیستم کنترل
9.1.کنترل کننده این کنترلر دارای صفحه نمایش چینی است، عملکرد خود تشخیصی، علت شکست و روش درمان را اعلام می کند و داده ها و فرآیند تست را ثبت می کند.
9.2.رابط گفتگو صفحه نمایش رنگی LCD با معماری کنترل صنعتی، حالت گفتگوی منوی چینی
9.3.دقت تنظیم دما 0.1 ℃، زمان 0.1 دقیقه، رطوبت 1% RH
9.4.ورودی دما سنسور با دقت بالا
9.5.ورودی رطوبت سنسور رطوبت خازن الکترواستاتیکی با دقت بالا
9.6.روش کنترل کنترل PID
9.7.حالت کاربری حالت عملیات برنامه، حالت عملیات ثابت، عملیات راه اندازی منظم
9.8.ظرفیت سیستم 1000 گروه برنامه * 100 بخش در هر گروه (1000 بار می تواند به طور جداگانه چرخه شود)، تعداد بخش های مورد نیاز هر گروه از برنامه ها را می توان به صورت دلخواه تقسیم کرد و هر گروه از برنامه ها را می توان آزادانه به یکدیگر پیوند داد.
9.9.نمایش داده های آزمایشی تنظیم دما، دمای اندازه گیری شده، کل زمان کارکرد، زمان کارکرد بخش، زمان باقیمانده بخش، وضعیت گرمایش، زمان تقویم و غیره.
9.10.عملکرد PLC داخلی می تواند مستقیماً هر قسمت اجرایی را هدایت کند و عملیات منطقی توسط نرم افزار PLC تکمیل می شود
9.11.انتخاب خودکار شرایط کار یخچال با توجه به شرایط مختلف تست، حالت کار یخچال را به طور خودکار انتخاب کنید
9.12.رابط ارتباطی مجهز به رابط RS485، می تواند به یک کامپیوتر خارجی برای کنترل دما از راه دور متصل شود و دارای عملکرد تشخیص از راه دور کامپیوتر است.این می تواند عملکرد تجهیزات، برنامه ها، دستورالعمل ها و نرم افزار را از طریق شبکه Inter تنظیم و نظارت کند.
10. اجزای اصلی مدار کنترل

اجزای اصلی مدار کنترل همه برندهای باکیفیت هستند

19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 17

11. عملکرد حفاظت ایمنی

1. تست حفاظت محصول در برابر دما (مستقل)

2. بدون سوئیچ محافظ فیوز

3. سوئیچ محافظ گرمایش بیش از حد

4. کمپرسور بیش از حد بارگذاری شده و بیش از حد گرم شده است

5. حفاظت کمپرسور فشار بالا و پایین

6. دستگاه حفاظت بیش از حد جریان سیستم

7. کنترل کننده خود عیب را تشخیص داده و آن را نمایش می دهد

8. فشار آب خنک کننده حفاظت بسیار کم است

9. حفاظت از نشت، حفاظت از اتصال کوتاه، حفاظت از دست دادن فاز / فاز اشتباه، حفاظت از اضافه بار فن، حفاظت از دمای مستقل، حفاظت از کمبود آب، حفاظت از قطع آب، نشانگر عملیات، زنگ صدا و نور، خاموش شدن خودکار پس از زنگ هشدار و غیره.

12. شرایط استفاده

1. دمای محیط: -5℃~+28℃;

2. رطوبت نسبی: ≤85% RH.

3. فشار اتمسفر: 80kPa~106kPa

4. بدون لرزش قوی در اطراف

5. منبع تغذیه تجهیزات: (توجه داشته باشید که منبع تغذیه آزمایشی شامل نمی شود)

5.1 اتصال به منبع تغذیه 380 ولت AC (± 10%)، سیم سه فاز + سیم زمین محافظ، مقاومت زمین ≤ 4Ω.

5.2 توان کل: حدود 100 کیلو وات

5.3 حداکثر جریان کاری: حدود 152A



بررسی اجمالی تجهیزات




برنامه های کاربردی:این محفظه تست دما و رطوبت ثابت برای تست دماهای بالا و پایین و حرارت مرطوب قطعات الکتریکی، الکترونیکی، مکانیکی، قطعات بزرگ، محصولات نیمه تمام و محصولات نهایی مناسب است.کیفیت فرآیند و قابلیت اطمینان محصولات، قطعات و موارد دیگر را تحت شرایط دما و رطوبت شبیه سازی شده تست کنید.



اصل آزمون:سیستم گرمایش، رطوبت و تبرید برای کنترل و تغییر دما و رطوبت محیط در محفظه، شبیه سازی دما / رطوبت محیط و روش های متناوب مورد نیاز آزمایش استفاده می شود.



ساختار:ساختار اتاق بسته را می پذیرد.



تصویر برای مرجع




19 متر مکعب پیاده‌روی در اتاق آزمایش محیطی با رطوبت بالا و دمای پایین تستر محیطی 18
