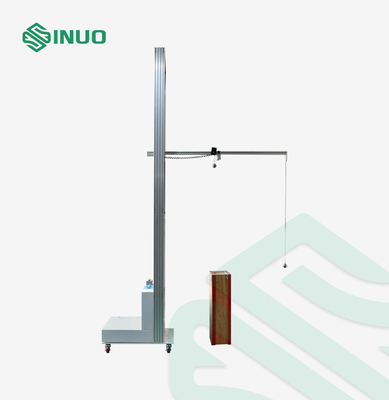

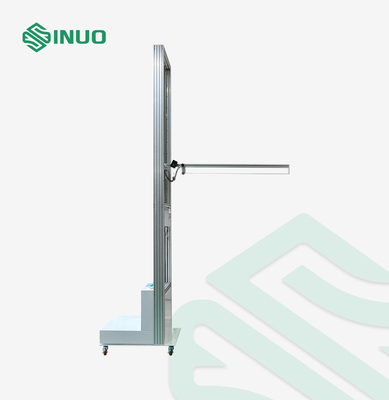

دستگاه تست ضربه توپ فولادی 50 میلی متری تجهیزات تامین وسایل نقلیه الکتریکی UL 2594

دستگاه تست ضربه توپ فولادی برایتجهیزات تامین وسایل نقلیه الکتریکی

استانداردها و بندهای منطبق برایدستگاه تست ضربه توپ فولادی

این دستگاه تست ضربه توپ فولادی خودروی الکتریکی مطابق با آن است UL 2594 بند 57 شکل 18 و 19 و غیره.

پارامترهای فنی برایدستگاه تست ضربه توپ فولادی

منبع تغذیه: AC220 50 هرتز

روش کنترل: دکمه + کنترل از راه دور مادون قرمز

توپ فولادی ضربه ای: قطر 50 میلی متر، 25±500 گرم، با حلقه.جنس فولاد بلبرینگ: GCr15، سختی بالاتر از HRC60.

سیم طناب فولادی: Ф1 میلی متر، جنس فولاد ضد زنگ 304، روکش لاستیکی، طول 1.3 متر، قابل تنظیم

محدوده ارتفاع نمونه: 0.5 ~ 2.0 متر، طول و عرض نمونه محدود نیست

محدوده ارتفاع نقطه ضربه توپ فولادی: 0.5 ~ 2.0 متر

روش بلند کردن بازوی متقاطع آزاد کننده تجهیزات: توسط مکانیزم بالابر موتوری تنظیم می شود

صفحه نمایش ارتفاع: خط کش فولادی ضد زنگ با ضخامت 2 متر، حداقل مقیاس 1 میلی متر

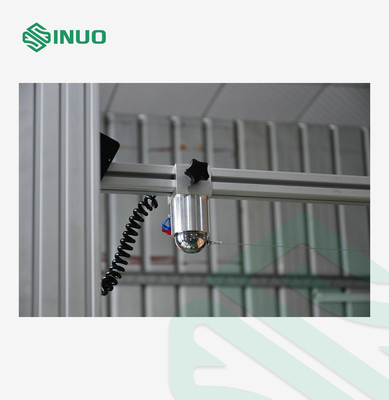

روش رهاسازی: رهاسازی الکترومغناطیس


بررسی اجمالی تجهیزاتبرایدستگاه تست ضربه توپ فولادی


این برنامه دستگاه تست ضربه توپ فولادی خودروی الکتریکی: برای آزمایش ضربه سقوط برای محفظه تجهیزات مناسب است.

نمونه آزمایشی: ایستگاه شارژ وسایل نقلیه الکتریکی، لامپ ها، دستگاه های الکترونیکی صوتی، تصویری و مشابه، تجهیزات فناوری اطلاعات

ویژگی:

1. تست ضربه افت عمودی: این سیستم مغناطیس الکتریکی را کنترل می کند تا یک توپ فولادی جامد Ф50 میلی متری، 25±500 گرم را آزاد کند، به طوری که بتواند آزادانه از ارتفاع 1.3 متری به سطح بالای ایستگاه شارژ بیفتد و آزمایش انرژی ضربه 6.5J بر روی نمونه تولید می شود.

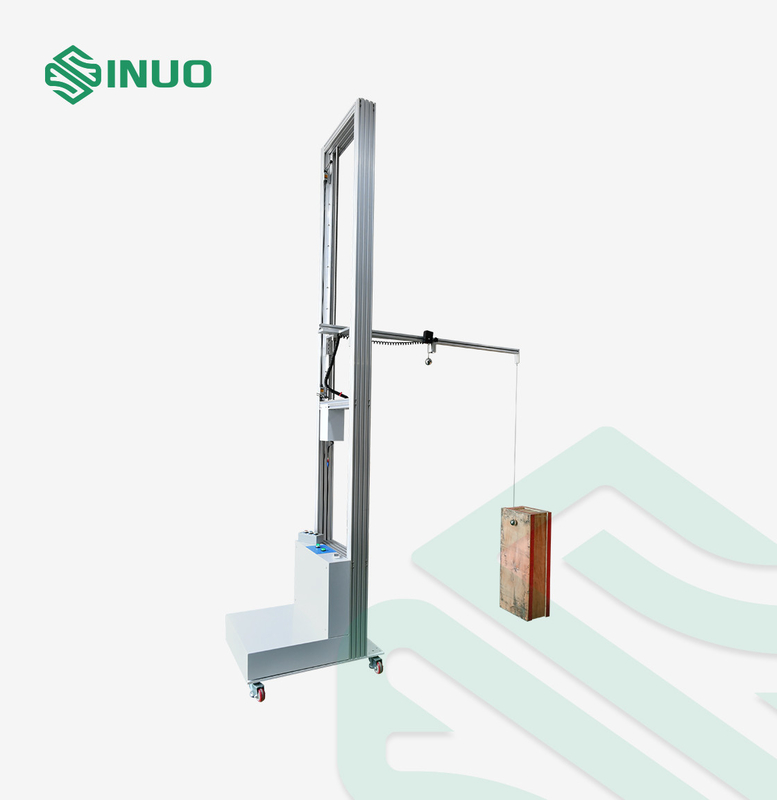

2. تست ضربه نوسانی: سیستم آهنربای الکتریکی را کنترل می کند تا توپ فولادی جامد Ф50 میلی متری، 25±500 گرم را آزاد کند، به طوری که آزادانه از موقعیت 0 درجه افقی در امتداد طناب فولادی 1.3 متری حرکت کند تا به سمت ایستگاه شارژ ضربه بزند. تست انرژی ضربه 6.5J بر روی نمونه تولید می شود.ضربه را می توان در طرفین چهار جهت 90 درجه نمونه انجام داد.
3. با استفاده از ساختار چرخ دستی، می توان آن را متحرک و در اطراف نمونه قرار داد و طرف های مختلف نمونه را آزمایش کرد.
4. ساختار بالابر الکتریکی اتخاذ شده است، نصب توپ های فولادی صرفه جویی در کار است و ضربه بر روی سطوح بالایی و جانبی نمونه در ارتفاعات مختلف برآورده می شود.
5. توسط آهنربا الکترومغناطیسی آزاد می شود که می تواند توسط کنترل از راه دور مادون قرمز با ضریب ایمنی بالا کنترل شود.
6. دو روش ضربه وجود دارد: ضربه عمودی و ضربه چرخشی که به طور کامل الزامات استاندارد را برآورده می کند
7. تجهیزات می توانند آزمایش را به دو شکل سقوط عمودی و ضربه نوسان انجام دهند


مراحل عملیاتبرایدستگاه تست ضربه توپ فولادی


آماده سازی آزمون
1. نمونه را در موقعیت عادی ثابت کنید تا اطمینان حاصل کنید که سطح حمایت کننده یک سطح حمایت کننده سفت و سخت است و زمین و دیوار به عنوان سطح نگهدارنده ترجیح داده می شوند.
2. دستگاه را به منبع تغذیه 220 ولت وصل کنید و روش افت را مطابق نمونه انتخاب کنید: افت عمودی یا ضربه نوسانی.

تست ضربه عمودی
1. تجهیزات را طوری حرکت دهید که میله نگهدارنده توپ فولادی بالای نمونه قرار گیرد و موقعیت آهنربای الکتریکی و توپ فولادی عمودی را به خوبی تنظیم کنید تا توپ فولادی بر موقعیتی که نمونه باید ضربه بخورد تأثیر بگذارد.پیچ ها را محکم کنید تا موقعیت الکترومغناطیس و توپ فولادی ثابت شود و برای جلوگیری از حرکت تجهیزات، دستگاه ترمز را روی چرخ تجهیزات ثابت کنید.
2. طناب فولادی توپ فولادی ضربه عمودی را به بیش از 1.3 متر دراز کنید، توپ فولادی را روی آهنربای الکتریکی قرار دهید و دکمه رها کردن یا 5 کنترل از راه دور بی سیم را فشار دهید.چراغ نشانگر دکمه روشن است و آهنربای الکتریکی برای جذب توپ فولادی فعال می شود.
3. دکمه بالا (کنترل از راه دور بی سیم 3) یا پایین (کنترل از راه دور بی سیم 4) را فشار دهید، به طوری که فاصله بین پایین توپ فولادی و سطح نمونه به ارتفاع 1.3 متر باشد.
4. دکمه رها کردن را دوباره فشار دهید تا دکمه جهش کند یا دکمه 6 کنترل از راه دور بی سیم، آهنربای الکتریکی خاموش می شود و توپ فولادی آزاد می شود و توپ فولادی برای ضربه زدن به نمونه در سقوط آزاد است.

تست ضربه نوسانی
1. تجهیزات را طوری حرکت دهید که توپ فولادی نوسانی در تماس عمودی با سطح نمونه باشد.
2. توپ فولادی را روی آهنربای الکتریکی قرار دهید و دکمه رها یا 5 کنترل از راه دور بی سیم را فشار دهید.چراغ نشانگر دکمه روشن است و آهنربای الکتریکی برای جذب توپ فولادی فعال می شود.
3. پیچ تورکس روی آهنربای الکتریکی را باز کرده و به سمت چپ حرکت دهید تا سیم بکسل توپ فولادی در حالت مستقیم قرار گیرد و پیچ تورکس روی آهنربای الکتریکی را مانند شکل زیر قفل کنید.
4. برای تعیین نقطه ضربه نمونه، دکمه بالا (ریموت بی سیم 3) یا پایین (کنترل از راه دور بی سیم 4) را فشار دهید.
5. دکمه رها کردن یا دکمه 6 کنترل از راه دور بی سیم را دوباره فشار دهید تا توپ فولادی آزاد شود.توپ فولادی در یک حرکت سقوط آزاد به نمونه ضربه می زند.پس از ضربه، توپ فولادی را با دست بگیرید تا از ضربه ثانویه جلوگیری شود.

نمونه را بررسی کنید
پس از آزمایش، موقعیت ضربه نمونه را بررسی کنید و قضاوت کنید که آیا نمونه مطابق با الزامات استاندارد واجد شرایط است یا خیر.
