تجهیزات تست باتری EV ECE-R100 با جریان بالا محفظه ضد انفجار 100 میلی آمپر

نام تجاری:	Sinuo
شماره مدل:	SN5512
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	2 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

ECE-R100 و غیره

محدوده دما:

-40 تا 800 ℃

نرخ کسب:

دقت دما:

≥0.5℃

کسب ولتاژ:

0-100 ولت

دقت ولتاژ:

± 0.1% FS

اندازه گیری ولتاژ:

0 تا 10000 آمپر

قطعنامه فعلی:

100 میلی آمپر

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

2 ست در ماه

برجسته کردن:

تجهیزات تست باتری ECE-R100 EV

تجهیزات تست باتری EV 100mA

محفظه ضد انفجار ECE-R100

توضیحات محصول

ECE-R100 EV اتصال کوتاه جریان بالا و محفظه ضد انفجار کنترل دما

استانداردها و بندهای منطبق

این محفظه ضد انفجار مطابق با استانداردهای ECE-R100، UL1642-2012، UN38.3، QC/T743-2006 و GB/T 31485-2015 است.

پارامترهای فنی

حداکثر جریان اتصال کوتاه	≥10000A
دقت اندازه گیری	≤5A
روش کنترل	لمس رنگی PLC + کنترل از راه دور توسط حالت نظارت بر کامپیوتر از راه دور + با استفاده از کنترل از راه دور با فاصله طولانی و دو حالت کنترل در محل، فرآیند اتصال کوتاه با کنترل خودکار تکمیل می شود.
جعبه خاموش کننده قوس	W500 X H500 X D500mm
ابعاد تجهیزات	W700 X H1750 X D800mm
محدوده خلاء	0 ~ -60 کیلو پاسکال (قابل تنظیم)
مقاومت مدار دستگاه	≤5mΩ
ولتاژ ضربه ای	AC 1kv/1.2-50μs (اوج) 1 دقیقه
زمان پاسخگویی DC	≤5μs
زندگی ماشینی	300000 بار
عمر الکتریکی	بار مقاومتی 50000 بار، بار القایی: بار مقاومتی 60% le، 20000 بار
با استفاده از برق	AC 220 ولت
طول سیم	4 متر
قدرت	1.0 کیلو وات
کنتاکتور	خاموش کننده قوس، ضد خوردگی
زمان نگه داشتن اتصال کوتاه	بیش از 48 ساعت
زمان پاسخ	20 میلی‌ثانیه
قدرت بار	5 کیلو وات
مقاومت بار	0.5mΩ
تابش می کند	باد سرد
سیستم مانیتورینگ کنترل از راه دور	تنظیم تمام پارامترهای کنترلی، اکتساب داده و ضبط ویدئو را می توان توسط یک کامپیوتر در فاصله 20 متری دستگاه اجرا کرد.اسیلوسکوپ ضبط با سرعت بالا جریان کل را جمع آوری می کند و جمع کننده داده 5 کانال تک ولتاژ و ولتاژ کل را جمع آوری می کند.
رابط داده	یو اس بی
کابل اتصال کوتاه	مجهز به کابل اتصال کوتاه ثابت نسوز و مقاوم در برابر درجه حرارت بالا، طول آن کمتر از 5M نیست
وسایل حفاظتی نصب کنید	دارای عملکردهای حفاظتی مانند اضافه ولتاژ، گرمای بیش از حد و جریان اضافی و همچنین محافظت در برابر اتصال کوتاه ناشی از عملکرد نادرست تستر، اتصال مثبت و منفی الکترودهای باتری و ... می باشد.
سوئیچ توقف اضطراری	مجهز به دکمه "ایست اضطراری" در واحد اصلی

بررسی اجمالی تجهیزات

هدف آزمایش: دستگاه اتصال کوتاه با جریان بالا کنترل از راه دور بر اساس الزامات استانداردهای مختلف تست اتصال کوتاه باتری طراحی شده است.دستگاه اتصال کوتاه باید محدوده مقاومت داخلی <5mΩ را داشته باشد تا حداکثر جریان اتصال کوتاه مورد نیاز آزمایش را بدست آورد.

نمای کلی طراحی: طراحی مدار دستگاه اتصال کوتاه نیز باید بتواند در برابر ضربه جریان های بزرگ مقاومت کند، بنابراین ما کنتاکتورهای الکترومغناطیسی DC درجه صنعتی، پایانه های تمام مسی و انحراف صفحه مسی داخلی و داخلی را انتخاب می کنیم. فن جریان محوری توپ فعال حفاظت از اتلاف گرما را فراهم می کند، که باعث می شود دستگاه اتصال کوتاه با جریان بالا ایمن تر باشد، به طور موثری از دست دادن تجهیزات تست را کاهش می دهد و دقت داده های آزمایش را تضمین می کند.

امکانات

کنتاکتور جریان بالا	روشن و خاموش کردن ولتاژ کار DC از راه دور تا 750 ولت
	جریان کار نامی 10000A، با استفاده از سیستم خاموش کننده قوس خلاء.
	مقاومت کم کنتاکت ها و پاسخ سریع.
	کنتاکتور دارای عملکرد قابل اعتماد، ایمنی، عمر طولانی و نگهداری راحت است.
جمع آوری دما	محدوده دما: -40 ℃ تا 800 ℃
	سنسور دما: ترموکوپل
	میزان جذب: 1 ثانیه
	دقت دما: ≥0.5℃
	2 کانال
کسب ولتاژ	جذب ولتاژ: 0-100 ولت،
	دقت ولتاژ: ± 0.1% FS
	وضوح ولتاژ 10mV
	میزان جذب: 1 ثانیه
	دریافت ولتاژ کمکی: 1 کانال
	رابط داده: USB
کسب فعلی	ولتاژ اندازه گیری: 0 ~ 10000A
	دقت جریان:≤5A
	وضوح فعلی: 100 میلی آمپر
	روش عمل: روش ادغام دوگانه
	میزان جذب: 1 ثانیه
	1 کانال

سیستم اکتساب ولتاژ و دما

محدوده ثبت دما	-40 ~ 800 ℃
محدوده ثبت ولتاژ	0 ~ 100 ولت، با سنسور ولتاژ DC 1 کانال
محدوده ثبت ولتاژ	0 ~ 10000A، با سنسور ولتاژ DC 1 کانال
زمان نمونه برداری	1s
صفحه نمایش لمسی برای عملکرد بصری	صفحه لمسی جدید کنترل‌های تند کشیدن، بزرگ‌نمایی و ضربه و کشیدن را برای پیمایش سریع در عملکرد حالت نمایش جهانی فعال می‌کند.
شرح عملکرد	رابط کاربری انعطاف پذیر؛ ساختار فشرده؛ ماژول های ورودی/خروجی را برای پشتیبانی از کانال های بیشتر اضافه کنید

معرفی PLC S7-200CN

سرعت پردازش	0.2 ~ 12.ms
واحد حافظه	2K
دیجیتال	248
آنالوگ	35
امکانات	PLC عملکرد بالایی دارد.دارای ویژگی های برنامه نویسی ساده، عملکرد راحت، نگهداری آسان و غیره است و به طور کلی مستعد خطاهای عملیاتی نیست.عملیات PLC شامل عملیات ورودی برنامه و تغییر برنامه است.ورودی برنامه را می توان مستقیماً نمایش داد و همچنین عملیات تغییر برنامه را می توان مستقیماً شماره آدرس یا شماره تماس مورد نیاز را برای جستجو یا جستجوی برنامه دنبال کرد و سپس تغییرات را اعمال کرد.PLC ها در انواع زبان های برنامه نویسی موجود هستند.برای نمودار نردبانی استفاده می شود و نمودار شماتیک الکتریکی نزدیکتر است.PLC دارای عملکرد خود تشخیصی است که الزامات مربوط به مهارت های تعمیر و نگهداری پرسنل تعمیر و نگهداری را کاهش می دهد.هنگامی که سیستم از کار می افتد، پرسنل تعمیر و نگهداری می توانند به سرعت محل خطا را از طریق خود عیب یابی سخت افزاری و نرم افزاری پیدا کنند.

میزبان

اندازه میزبان	W700 X H1700 X D1000mm
اندازه جعبه داخلی	500500500
مواد جعبه داخلی	45# جوش ورق فولادی
کنتاکتور جعبه داخلی	ساخته شده از مس قرمز، سطح تماس با نیکل اندود شده است تا مقاومت تماس را کاهش دهد

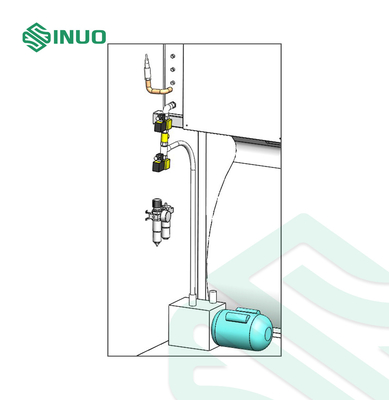

سیستم کنترل خلاء	کنترل دقیق فشار داخل جعبه از طریق پمپ های خلاء، دریچه های خلاء، سنسورهای فشار، لوله های گاز فشار بالا، اتصالات و سایر رابط های خلاء

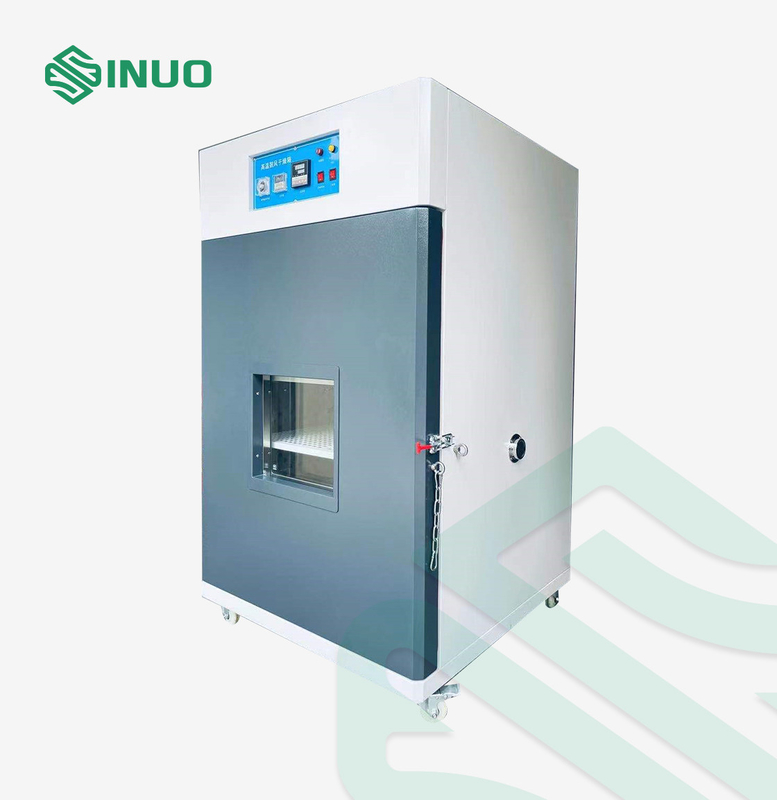

محفظه ضد انفجار کنترل دمای اتصال کوتاه

اندازه جعبه داخلی	W1000 X D1000 X H1000 MM;
مواد جعبه داخلی	فولاد ضد زنگ SUS201 ضخامت 2·0mm.
اندازه کارتن	W1200 X D1200 X H1500 MM;ضخامت 1.5 میلی متر
محدوده دما	RT+10℃~150℃
نوسان دما	≤±0.5℃ (فشار اتمسفر بدون بار)
یکنواختی دما	≤2℃ (فشار اتمسفر بدون بار)
انحراف دما	≤±2℃ (فشار اتمسفر بدون بار)
نرخ گرمایش	3 ℃ در دقیقه، غیر خطی
پنجره مشاهده	شیشه سکوریت دو لایه + سیم خاردار

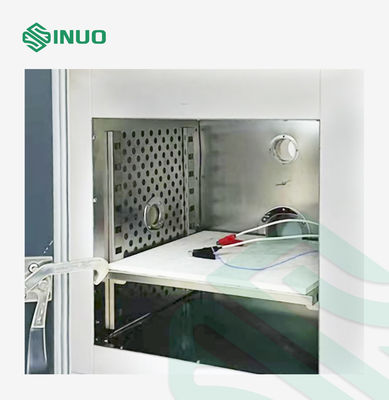

پایین جعبه داخلی	منطقه آزمایش مجهز به تخته مرمری است که در ضد شعله و مقاومت در برابر خوردگی موثر است و به راحتی تمیز می شود.
پایین جعبه	4 چرخ یونیورسال و 4 پایه ثابت نصب کنید که نه تنها جابجایی آسان است، بلکه می توان آن را به طور پایدار پارک و ثابت کرد.
سیستم اگزوز	کنترل مستقل، هنگامی که نمونه آزمایشی دود تولید می کند، تجهیزات می توانند به طور خودکار دود را از طریق خط لوله شناسایی و تخلیه کنند
سیستم کاهش فشار اتوماتیک ضد انفجار	دارای عملکرد اگزوز است، یعنی مقدار زیادی از گاز خروجی تولید شده در آزمایش به بیرون تخلیه می شود.دارای یک عملکرد کاهش فشار ضد انفجار است، یعنی یک درب فشار جذب آهنربا (مشخصات: 300 * 300 میلی متر) در پشت جعبه محافظ وجود دارد.هنگامی که جریان هوای قوی ضربه می زند، کاهش فشار درب به طور خودکار باز می شود و تاثیر انفجار را کاهش می دهد.
اطراف جعبه ضد انفجار	مجهز به سوراخ کاهش فشار، فشار را می توان به موقع آزاد کرد
درب جعبه	توسط لولاهای با استحکام بالا ثابت می شود و حداقل 3 مجموعه قفل ضد انفجار را می توان روی در نصب کرد تا ثابت شود.
اصل جعبه ضد انفجار	ساختار فشار دولایه ضد انفجار پذیرفته شده است و سوراخ های فشار لایه داخلی و لایه بیرونی جابجا شده و از هم جدا می شوند که اثر بافری ایفا می کند و از پرتاب قطعات انفجاری جلوگیری می کند که در ایمنی نقش دارد. حفاظت.

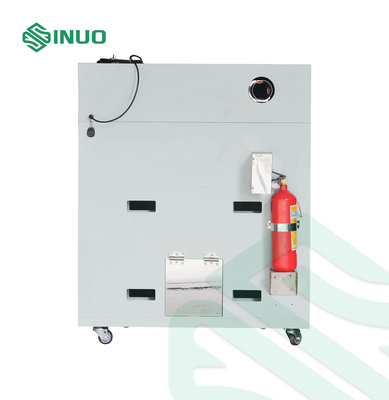

دستگاه اطفاء حریق	جعبه ضد انفجار مجهز به دستگاه اطفاء حریق است.هنگامی که باتری منفجر شد، آتش را می توان با کنترل از راه دور خاموش کرد و دستگاه و سیستم اطفاء حریق را می توان با کنترل از راه دور باز کرد.
سیستم روشنایی	یک سوراخ شیشه ای 400X400 در بالای محل آزمایش، شیشه سکوریت شده با ضخامت 20 میلی متر باز کنید و گروهی از چراغ های LED با روشنایی بالا را در بالای شیشه نصب کنید تا کل فضای آزمایش را روشن کند.
طراحی درب ضد انفجار	درب جلوی جعبه آزمایش طراحی تقویت شده ای دارد که می تواند به طور موثر آسیب ناشی از آتش سوزی و انفجار را در طول آزمایش جدا کند.پانل در از طراحی دو لایه با نیم طبقه استفاده می کند و لولا و قفل در از قطعات استاندارد تجهیزات تقویت شده استفاده می کنند.پنجره روی در دارای طراحی دولایه ضد انفجار (لایه داخلی مش ضد پرتابه) است.درب ضد انفجار مجهز به قفل ضد انفجار بوده و برای محافظت مضاعف روی درب ضد انفجار زنجیر ضد انفجار تعبیه شده است.
