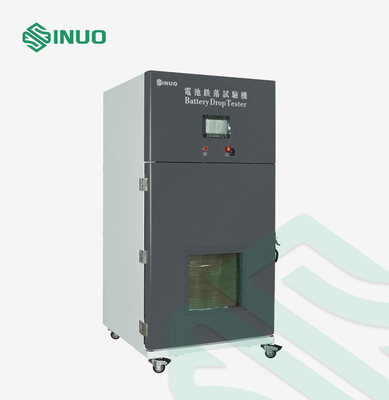

دستگاه تست باتری گوشه ای لبه UL2580 200mm - 1600mm Drop Test

1) روش انتشار: خودکار / دستی.بالابر آزمایشی توسط یک موتور (که توسط یک موتور پله ای اشنایدر آلمان کنترل می شود) رانده می شود.

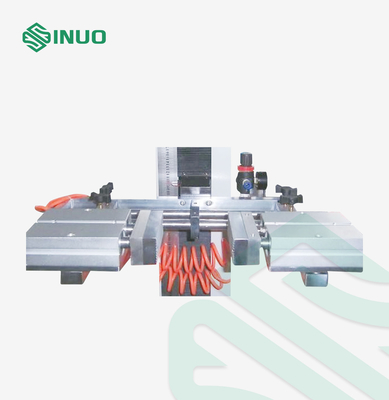

2) دستگاه بستن فیکسچر: درایو سیلندر (یا بستن دستی)

3) ارتفاع قطره: 200 میلی متر تا 1600 میلی متر (قابل تنظیم)؛

4) افتادن به کف: 2 قطعه بتن سیمانی به ضخامت 200 میلی متر (یکی از آنها زاپاس است).

5) خطای مجاز ارتفاع افت (mm): ± 3mm;

6) بار آزمایش (حداکثر نیروی گیره): 0 تا 500 کیلوگرم (حداکثر وزن نمونه)؛

7) روش تست: لبه، صورت، لبه و افت گوشه در همه جهات.

8) زمان پاسخ: 1S;

9) حداکثر اندازه نمونه قطره: (W * D * H) 1000 * 1000 * 600 میلی متر;

10) اندازه پلت فرم: 1500 * 1500 میلی متر (W * D)؛

11) ارتفاع پوشش محافظ: 300 میلی متر؛

12) صدای عملیاتی تجهیزات: <70db.

13) منبع تغذیه: AC220V (+10٪) 50Hz

14) اندازه دستگاه: طول حدود 1000 میلی متر * عرض 780 میلی متر * H2000 میلی متر

جزئیات تجهیزات

الزامات کنترل الکتریکی:

1. الزامات کنترل

1) دستگاه حالت کنترل PLC را اتخاذ می کند، می تواند عملکردهای عملیاتی در محل مانند تنظیم مقدار فشار، عمل رهاسازی قطره و اگزوز دود دستی را تحقق بخشد.

2) عملکرد حفاظت سوئیچ محدود برای درایو سکته مغزی بخش انتقال ارائه شده است.

3) رابط تعامل انسان و رایانه از صفحه نمایش لمسی LCD رنگی 7 اینچی استفاده می کند.

2. ایمنی الکتریکی

این سیستم دارای یک سیستم محافظت از خود (شامل حفاظت های ایمنی مانند قطع برق، ولتاژ بیش از حد، گرمای بیش از حد، خرابی کامپیوتر و غیره؛ حفاظت در برابر ولتاژ و جریان بیش از حد از خود تجهیزات؛ حفاظت برای جلوگیری از اتصال کوتاه ناشی از عملکرد نادرست تسترها و الکترودهای باتری است. نادرست وصل شده اند.)

3. الزامات نصب

خریدار باید دودکش اگزوز را تهیه کند.یا با توجه به الزامات خاص، تامین کننده واحد تصفیه گاز اگزوز و لوله اگزوز را به طور جداگانه طراحی، تولید و نصب می کند (هزینه اضافی است).

ویژگی های شاسی:

1. مواد عایق مقاوم در برابر خوردگی برای پوشش داخلی محفظه کار قطره استفاده می شود.گوشه های محفظه کار همگی با خطوط گرد طراحی شده اند و گوشه ها با درز به هم متصل نیستند.محفظه کار دارای سوراخ های زهکشی و صافی برای تمیز کردن آسان است.

2. اتاق کار قطره دارای عملکردهای ضد انفجار و تخلیه فشار خودکار و تامین هوا است.به دلیل احتمال آتش سوزی یا حتی انفجار در حین تست باتری، انرژی آزاد شده از انفجار تک باتری: 52078J;اگر منفجر شود، ممکن است در طول آزمایش به افراد و اشیاء اطراف آسیب برساند.عملکرد ضد انفجار باید مورد نیاز باشد.عملکرد ضد انفجار با جدا بودن نسبتاً از سایر قسمت های بدنه تجهیزات تحقق می یابد.آزاد شدن آنی فشار انفجار (مانند ساختار فلپ صفحه نازک مخرب) از طریق پیوند ضعیف استحکام مکانیکی طراحی از پیش تعیین شده محفظه کار تحقق می یابد.لوله اگزوز دود قوی تجهیزات برای تحقق بخشیدن به انتشار نقطه ثابت دود و گرد و غبار مضر فعال می شود.

3. یک پنجره مشاهده برای مشاهده فرآیند آزمایش و یک روشنایی ضد انفجار داخلی در اتاق کار فراهم کنید.پنجره مشاهده ساختار شیشه ای دولایه دارد، لایه داخلی شیشه ای است، هوا در وسط جدا شده است و لایه بیرونی شیشه ای ضد گلوله است.شیشه سکوریت روی لایه داخلی به راحتی قابل تعویض است.

4. چهار چرخ گوشه (دو چرخ یونیورسال و دو چرخ جهت یابی) در پایین دستگاه تعبیه شده و پایه های ثابت با ارتفاع قابل تنظیم نیز تعبیه شده است.
