تجهیزات تست باتری EV نوع کنترل شده 30MΩ 0.3s تستر اتصال کوتاه خارجی

نام تجاری:	Sinuo
شماره مدل:	SN551-30 mΩ
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	30 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

IEC 62619:2017 و غیره

بند کاربردی:

بند 7.2.1 و غیره

محدوده دما:

0 تا 80 ℃

زمان پاسخگویی DC:

≤5μs

مقاومت پیکربندی شده:

30±10mΩ

رک بلبرینگ:

≥50 کیلوگرم

کانال اکتساب فعلی:

1 کانال

محدوده اکتساب فعلی:

0-1000 آمپر DC

دقت اکتساب فعلی:

± 0.5% F. اس

نرخ اکتساب فعلی:

0.3 ثانیه

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

30 ست در ماه

برجسته کردن:

تجهیزات تست باتری EV 30MΩ

تجهیزات تست باتری EV 0.3s

تستر اتصال کوتاه 0.3s

توضیحات محصول

نوع کنترل شده دمای باتری تستر اتصال کوتاه خارجی 30 mΩ

استانداردها و بندهای منطبق

IEC 62619:2017 بند 7.2.1

باتری های UL2580 برای ایمنی باتری هایی برای استفاده در وسایل نقلیه الکتریکی پیوست B2.7 و D3.1

IEC 62133-2012بند 7.3.2

GB31241-2014بند 6.1، 6.2

UN38.3، UL 2054، QC/T 744-2006، QC/T 743-2006 و غیره.

بررسی اجمالی تجهیزات

مطابق با استاندارد IEC 62619:2017 بند 7.2.1، UN38.3 بند 4.5 و غیره است. تستر اتصال کوتاه اضافی باتری نوع کنترل شده با دما مطابق با الزامات استاندارد اتصال کوتاه باتری چند نوع، در الزامات استاندارد طراحی شده است. ، دستگاه اتصال کوتاه باید با محدوده مقاومت داخلی ≤5mΩ مطابقت داشته باشد تا حداکثر جریان اتصال کوتاه مورد نیاز آزمایش را به دست آورد، علاوه بر این، طراحی مدار دستگاه اتصال کوتاه نیز باید بتواند در برابر ضربه مقاومت کند. جریان های زیاد، بنابراین ما کنتاکتورهای الکترومغناطیسی DC درجه صنعتی و پایانه های تمام مسی و انحراف صفحه مسی داخلی، صفحه مسی ضخیم را برای بهبود موثر اثر خنک کننده انتخاب کرده ایم، به طوری که یک دستگاه اتصال کوتاه جریان بزرگ ایمن تر است و به طور موثر از دست دادن تست را کاهش می دهد. تجهیزات و اطمینان از صحت داده های تست.

پارامترهای فنی

خیر	نام پروژه	مشخصات فنی
1	نام محصول	تستر اتصال کوتاه کنترل شده با دما
2	نمونه محصول	SN551-30 mΩ
پارامتر فنی اتصال کوتاه
3	حداکثر جریان بار	1000A
4	زمان پاسخگویی DC	≤5μs
5	مقاومت پیکربندی شده	(30±10mΩ)
6	فضای تست	W500mmD500mmH500mm.
7	روش کنترل	کنترل صفحه نمایش لمسی PLC.
8	دندانه دار کردن	بلبرینگ ≥50 کیلوگرم؛دارای 1 قفسهجنس فولاد ضد زنگ SUS304.
9	مواد جعبه داخلی	فولاد ضد زنگ SUS304.
10	نوار آب بندی	سیلیکون مقاوم در برابر خوردگی
11	کنترل دما	دمای معمولی RT+10℃~80℃ نرخ افزایش دما 3 درجه در دقیقه نوسان دما 0.5 درجه سانتیگراد یکنواختی دما: ± 2℃
12	شرط توقف تست	1) دمای باتری تا 20٪ کمتر از مقدار اوج کاهش می یابد. 2) زمان اتصال کوتاه
13	دمای سطح باتری	تغییرات دما را در طول آزمایش سطح باتری کنترل می کند.
14	نورپردازی	محفظه آزمایش با نورپردازی LED با روشنایی بالا طراحی شده است که برای مشاهده شرایط آزمایش در اتاق آزمایش راحت است.
15	دستگاه کاهش فشار ضد انفجار	این عملکرد اگزوز، ضد انفجار و کاهش فشار را دارد.یک درب کاهش فشار جذب آهنربا (200 * 200 میلی متر) در پشت جعبه محافظ وجود دارد.هنگامی که جریان هوای قوی تحت تأثیر قرار می گیرد، درب کاهش فشار به طور خودکار باز می شود و به طور خودکار به داخل می کشد تا تأثیر انفجار کاهش یابد.
16	زنجیر ضد انفجار	2 زنجیر ضد انفجار روی در تعبیه شده تا از انفجار درب و آسیب رساندن به افراد جلوگیری شود.
17	اگزوز دود	فن خروجی دود: مقاومت در برابر دمای بالا، قطر خروجی دود اگزوز پشتی 100 میلی متر است.
18	طراحی ایمنی پنل کنترل	کنترل پنل تعبیه شده است و صفحه نمایش لمسی و دکمه ها به طور تصادفی توسط اجسام یا اجسام خارجی فشار داده نمی شوند یا با آن برخورد نمی کنند.ایمن تر است.
19	پنجره شیشه ای سکوریت	درب محفظه تست مجهز به پنجره شیشه ای دولایه 300*300 میلی متری است که می تواند شرایط تست را در محفظه آزمایش به وضوح مشاهده کند.
20	طراحی پایین	4 چرخ چرخدار جهانی برای جابجایی و جابجایی آسان وجود دارد.در عین حال مجهز به فنجان های 4 فوتی برای قرارگیری و تثبیت آسان تجهیزات می باشد.
21	طراحی نور ضد انفجار	درب با چراغ های LED ضد انفجار با روشنایی بالا طراحی شده است تا کل فضای آزمایش را روشن کند.
22	کانال خرید فعلی	1 کانال
23	محدوده اکتساب فعلی	0-1000 آمپر DC
24	دقت اکتساب فعلی	± 0.5% F.اس
25	نرخ اکتساب فعلی	0.3 ثانیه
26	کانال جذب ولتاژ	1 کانال
27	محدوده اکتساب ولتاژ	0 تا 100 ولت
28	دقت کسب ولتاژ	± 0.2% FS
29	نرخ جذب ولتاژ	0.3 ثانیه
30	کانال جذب دما	1 کانال
31	محدوده جذب دما	0 تا 800 ℃
32	دقت جذب دما	±1℃
33	نرخ جذب دما	0.3 ثانیه
34	اتصال کوتاه کنترل از راه دور	تست اتصال کوتاه کنترل از راه دور.
35	سوراخ تست	دو سوراخ آزمایشی با قطر 50 میلی متر در کنار دستگاه در نظر گرفته شده است.
36	ابعاد	W1050 X D1000 X H1650mm (موضوع طراحی).
37	وزن تجهیزات	حدود: 250 کیلوگرم
38	منبع تغذیه	AC 220 ولت 50 هرتز
39	حداکثر قدرت	3.5 کیلووات

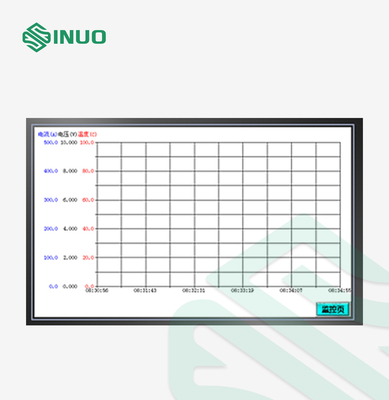

صفحه نمایش
صفحه نمایش			صفحه پارامتر

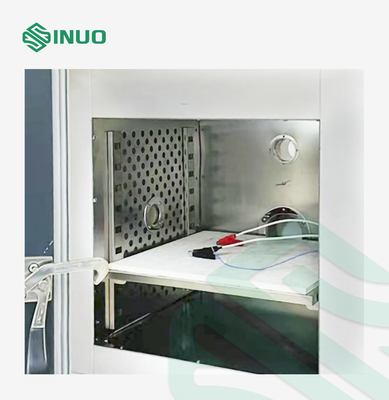

جزئیات

ویژگی ها و الزامات تجهیزات:

1	عملکرد پایه	1: عملیات و کنترل ساده: رابط انسان و ماشین صفحه لمسی، ویرایش و کنترل لمسی.باتری در قفسه ترموستات قرار می گیرد.در را ببندید و دکمه تست صفحه نمایش لمسی را فشار دهید تا آزمایش به طور خودکار تکمیل شود. 2: ایمنی و ضد انفجار: طراحی جعبه های داخلی و خارجی تقویت شده است. 3: طراحی کلی زیبایی شناسی: ظاهر زیبا و سخاوتمندانه است. 4: جابجایی آسان در محل: قسمت زیرین دستگاه با چرخ های جهانی و پایه های تراز طراحی شده است که برای حرکت و ثابت شدن دستگاه مناسب است.
2	ترکیب اصلی	1: کنترل کنترل صفحه نمایش لمسی PLC + Weinview 2: سیستم گرمایشی سیم گرمایش سرامیکی گرما تولید می کند و چرخ باد موتور گردشی مجبور می شود هوا را به صورت افقی به گردش درآورد و هوای گرم به یکنواختی در گردش می رسد.عملکرد محافظت در برابر دمای بیش از حد و عملکرد خاموش شدن خودکار در هنگام بارگذاری بیش از حد را دارد. 3: عملکردهای کمکی با پنجره های شیشه ای ضد انفجار قابل مشاهده.نورپردازی؛اگزوز دود؛ضد فشار ضد انفجار;عملکردهای جابجایی و تعمیر تجهیزات
3	الزامات و مراحل تست	1. پس از ورود تجهیزات به آزمایشگاه، فاصله بین جلو، عقب، چپ و راست تجهیزات را تنظیم کنید، پایه های تراز را برای ایجاد سطح پایه تنظیم کنید و کاپ های ریخته گری را ثابت کنید. 2. سیم برق دستگاه را برای تست دستگاه وصل کنید.فقط پس از عدم وجود مشکل می توان محصول را تست کرد. 3. پارامترهای تست را تنظیم کنید، باتری را در قفسه جعبه داخلی تست قرار دهید و در را ببندید تا آزمایش شروع شود. 4. در حین آزمایش به میل خود درب را باز نکنید، تا زمانی که تست کامل نشده است، پس از اتمام زمان مشاهده، می توانید درب را برای بررسی باتری باز کنید.
4	شرایط نصب تجهیزات	1. نصب در محل: تجهیزات را می توان با لیفتراک 2 تنی تخلیه کرد.پس از انتقال به آزمایشگاه، فاصله بین پشت و سمت چپ و راست تجهیزات را از دیوار ≥ 600 میلی متر تنظیم کنید و فضای کار در جلو ≥ 1000 میلی متر است که برای آزمایش باتری مناسب است.پس از تعمیر تجهیزات، سیم برق و لوله اگزوز دود را وصل کنید: φ100 میلی متر، و آزمایشگاه باید یک لوله اگزوز مخصوص درمان دود داشته باشد. 2. بلبرینگ زمین ≥300kg/㎡. 3. آزمایشگاه: کل آزمایشگاه باید دارای یک سیستم تهویه باشد که بتواند دود نشت شده در طول آزمایش را تخلیه کند.نور خوب است و تماشای تجهیزات عملیاتی راحت است. 4. کانال آزمایشگاه باید برای حمل و نقل باتری ها و وسایل حمل و نقل مربوطه مناسب باشد.در مواقع اضطراری خاص، پرسنل را می توان به موقع تخلیه کرد. 5. آزمایشگاه باید مجهز به امکانات آتش نشانی مربوطه باشد تا استفاده از ابزار آتش نشانی آن تسهیل شود.

تجهیزات تست باتری EV نوع کنترل شده 30MΩ 0.3s تستر اتصال کوتاه خارجی 2
